65WIKA Mode d‘emploi transmetteur de pression, type S-11
F
14043046.01 06/2012 GB/D/F/E
6. Mise en service, exploitation
6.1 Montage mécanique
■
N'enlevez le couvercle de protection que juste avant l'installation.
■
Assurez-vous que la membrane du raccord process n'est pas endom-
magée pendant l'installation.
■
Les surfaces d'étanchéité sur le transmetteur de pression et le point de
mesure doivent être propres.
■
Ne vissez ou ne dévissez jamais l'instrument que par les surfaces de
clé. Ne jamais utiliser le boîtier ou l'élément de refroidissement comme
surface de travail.
■
Le couple correct dépend des dimensions du raccord process et du
joint utilisé (forme/matériau).
■
Lorsque vous vissez, ne pas croiser les lets.
■
Pour obtenir des informations concernant les trous taraudés et les
embases à souder, voir les Informations techniques IN 00.14 sur www.wika.fr.
■
Attachez le connecteur et vissez-le à fond à la main. L'assemblage du connecteur coudé est décrite
au chapitre 6.2 "Montage électrique".

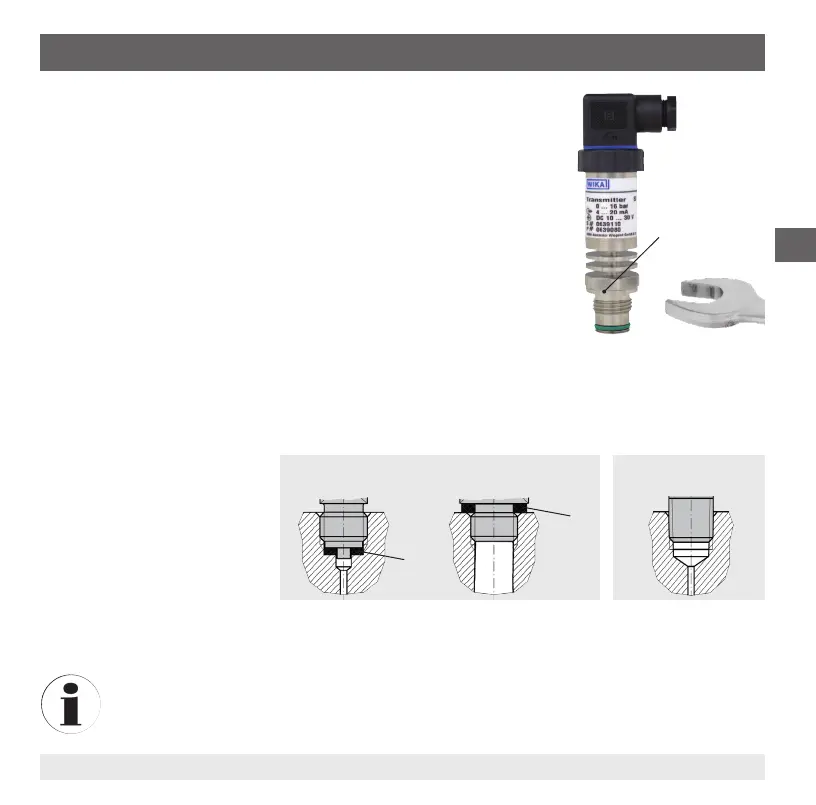

Etanchéité
Pour assurer l'étanchéité des
raccords process avec letages
parallèles à la surface d'étan-
chéité , il faut utiliser des joints
plats, des bagues d'étanchéité
ou les joints à écrasement WIKA.
Pour les letages coniques (par
exemple letage NPT) l'étanchéité
sur le letage se fait en utilisant en plus un matériau d'étanchéité comme par exemple la bande PTFE
(selon EN 837-2).
Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou
sous www.wika.fr.
Surface de clé
Filetage parallèle Filetage conique
Selon EN 837 Selon DIN 3852-E
NPT, R et PT
