安装及电气连接 zh-CHS
安装及操作说明 Wilo Motor T 17.3, 20.2:, EMU FA, Rexa SUPRA, Rexa SOLID 23
来，采用这种安装方式时，就能将水泵随意放在运行空间/安装地点的任意位置。
安装地点必须使用硬底座，避免软底座发生下沉事故。出口侧连接压力软管。如果
水泵需要长时间运行，则将水泵固定安装在地面。这样可以避免振动，保证水泵安
静且低磨损地运行。
工作步骤

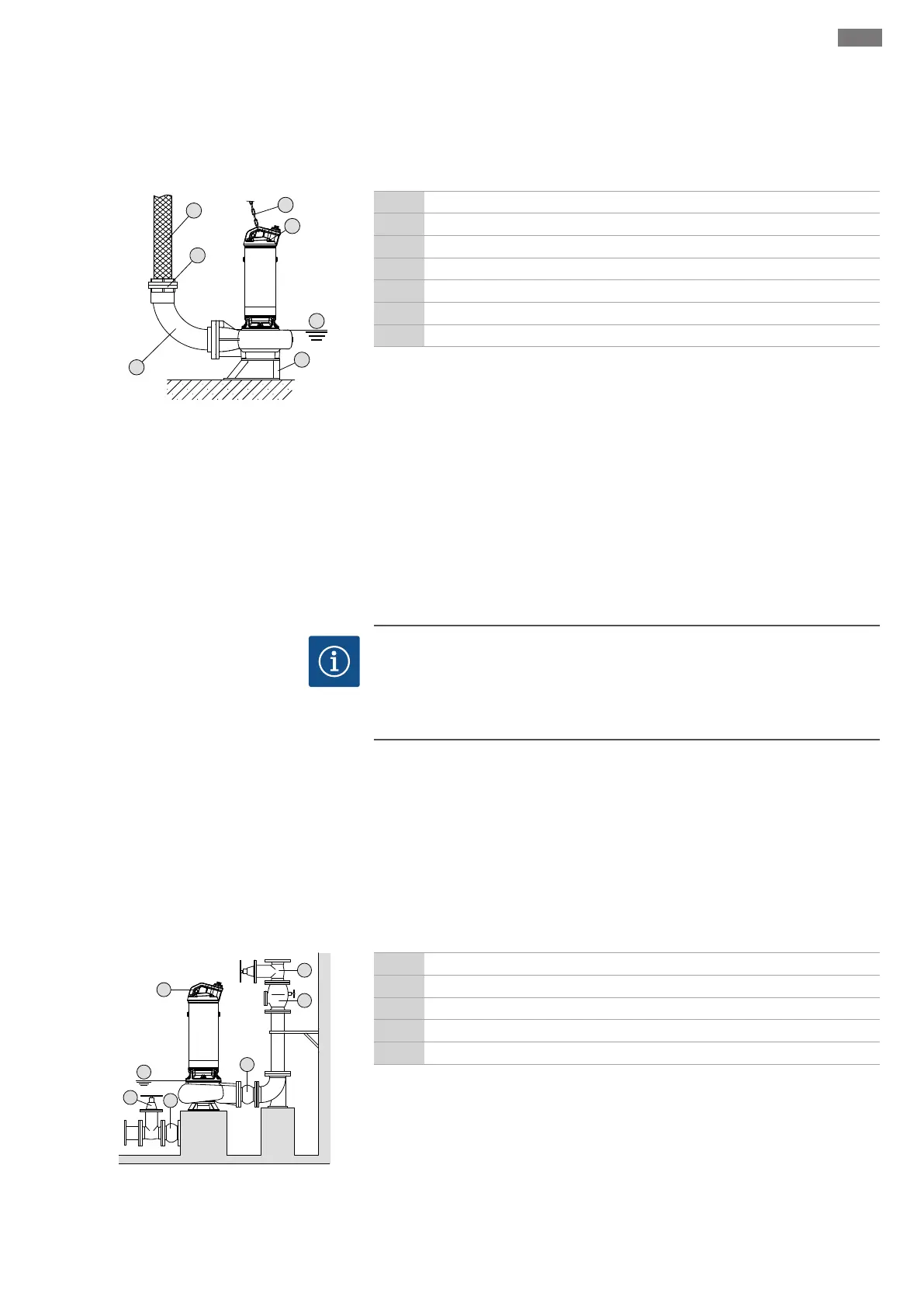

Fig.7: 移动湿式安装
1 水泵支脚
2 弯管
3 Storz 联轴器
4 压力软管
5 提升设备
6 提升设备吊装孔
7 最低水位
‡ 已安装水泵支脚。
‡ 压力连接准备工作已完成：已安装带软管连接的弯管或者带 Storz 联轴器的弯
管。
1. 将提升设备通过一个卸扣固定在水泵吊装孔上。
2. 提升水泵，将其放在指定的工作位置（集水坑、凹陷部分）。
3. 将水泵放在坚固的基底上。小心！必须注意避免下沉！
4. 铺设压力软管并在指定位置（比如排出口）进行固定。危险！一旦压力软管崩
落或崩裂，可能导致人员（重度）受伤！必须把压力软管牢牢固定在出口。
5. 专业铺设接线电缆。小心！切勿损坏接线电缆（无弯折位置，注意弯曲半
径）！
▶ 水泵安装完毕，专业电工可以开始进行电气连接。
6.4.5 固定干式地坑安装
注意
水位过低导致输送问题
如果流体降至过低的液位，可能导致输送断流。继而在水力部件中形成气垫，
导致出现不允许的运行行为。允许的最低水位必须至少达到水力部件外壳的上
边缘！
采用干式地坑安装方式时，需要将运行空间划分为收集空间和机器空间。收集空间
流通和收集流体，机器空间则安装水泵设备。水泵安装在机器空间，进水侧和出口
侧与管道系统连接在一起。安装时注意下面几点：
ƒ 进水侧和出口侧的管道系统必须能够自行支撑。水泵不可支撑管道系统。
ƒ 将水泵无张力、无振动地连接在管道系统上。建议使用弹性连接件（补偿
器）。
ƒ 水泵不是自吸式产品，即流体必须自动进入或者在一定的供给压力下进入。收
集空间的最低水位必须与水力部件外壳的上边缘等高！
ƒ 最高环境温度：40°C (104°F)
工作步骤
Fig.8: 干式地坑安装
1 截止阀
2 止回阀
3 补偿器
4 提升设备吊装孔
5 收集空间的最低水位
‡ 机器空间/安装地点已准备完毕，可以开始安装。
‡ 已按规定安装管道系统且管道系统能自行支撑。
1. 将提升设备通过一个卸扣固定在水泵吊装孔上。
2. 提升水泵并在机器空间内定位。小心！定位水泵时，使接线电缆保持略微拉紧
的状态！
3. 将水泵正确地固定在底座上。
