x1
x1
x2
4B 4C
x1
x2
3A
3B
6
6
5
15
26
26

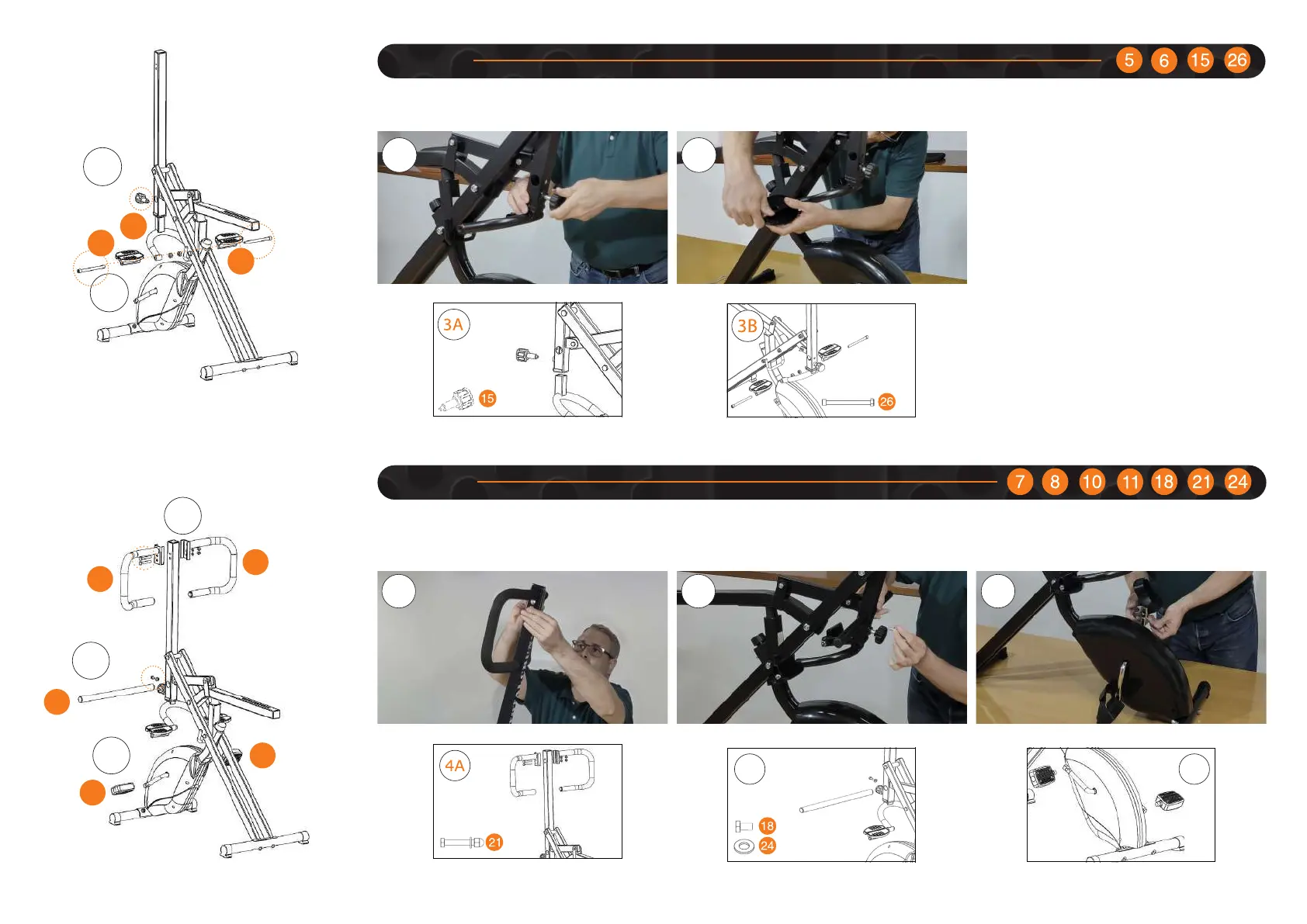

PASO 4
- Fije cada manillar (10 / 11) en la barra vertical (4A) con el tornillo 21 (2 uds.):
- Fije el tubo de pedal superior (8) a la barra vertical (4B) con el tornillo 18 (1 ud.) y la arandela 24 (1 ud.).
- Monte los pedales de la bicicleta (7) al soporte delantero (4C); apriete los tornillos.
4B4A 4C
PASO 3
- Fije el tubo de pedal crunch (5) a la barra vertical (3A) con la rueda de ajuste (15).
- Monte los pedales crunch (6) al tubo de pedal crunch (3B) con el tornillo 26 (2 uds.).
3A 3B
4A
4C
4B
11
10
8
7
7
18
24
21
