2A
x1
2B
x1
2C
x1
x1
x2
x1
x2
1C
1B
1A
1
3
2
4
20
19
25
2A
2B
2C
9
13
12
25
25
22
23

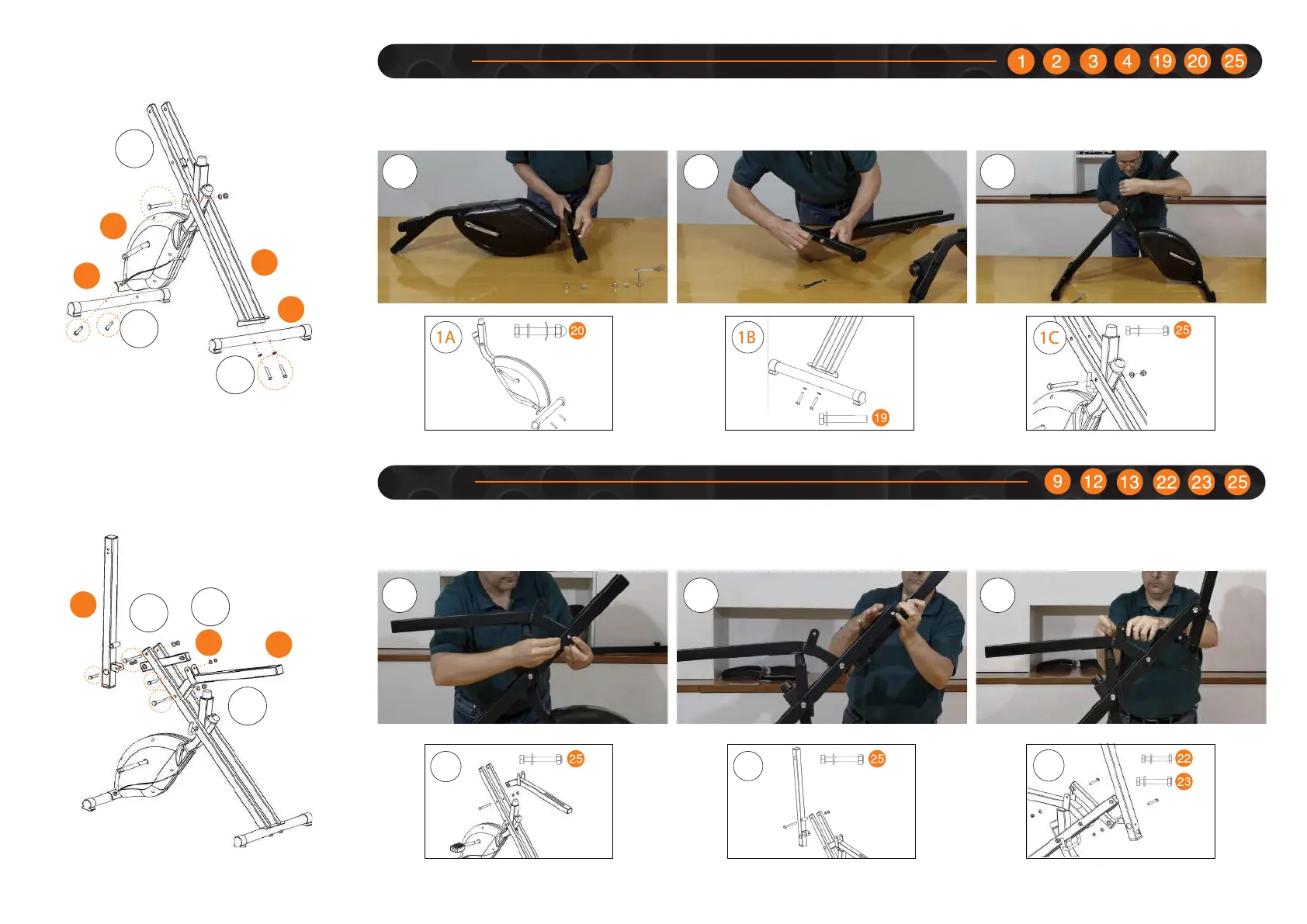

PASO 1
- Fije el estabilizador frontal (4) al soporte delantero (1A) usando el tornillo 20 (2 uds.).
- Fije el estabilizador trasero (3) al soporte trasero (2) (1B) usando el tornillo 19 (2 uds.).
- Monte el soporte delantero al trasero (1C) con el tornillo 25 (1 ud.).
1A 1B 1C
PASO 2
- Monte el tubo del sillín (12) al soporte trasero (2A) con el tornillo 25 (1 ud.).
- Monte la barra vertical (9) al soporte trasero (2B) con el tornillo 25 (1 ud.).
- Monte la pieza de unión (13) al tubo del sillín y a la barra vertical (2C) con el tornillo 22 (1 ud.) y el tornillo 23 (1 ud.).
2A 2B 2C
