2A
x1
2B
x1
2C
x1
x1
x2
x1
x2
1C
1B
1A
1
3
2
4
20
19
25
2A
2B
2C
9
13
12
25
25
22
23

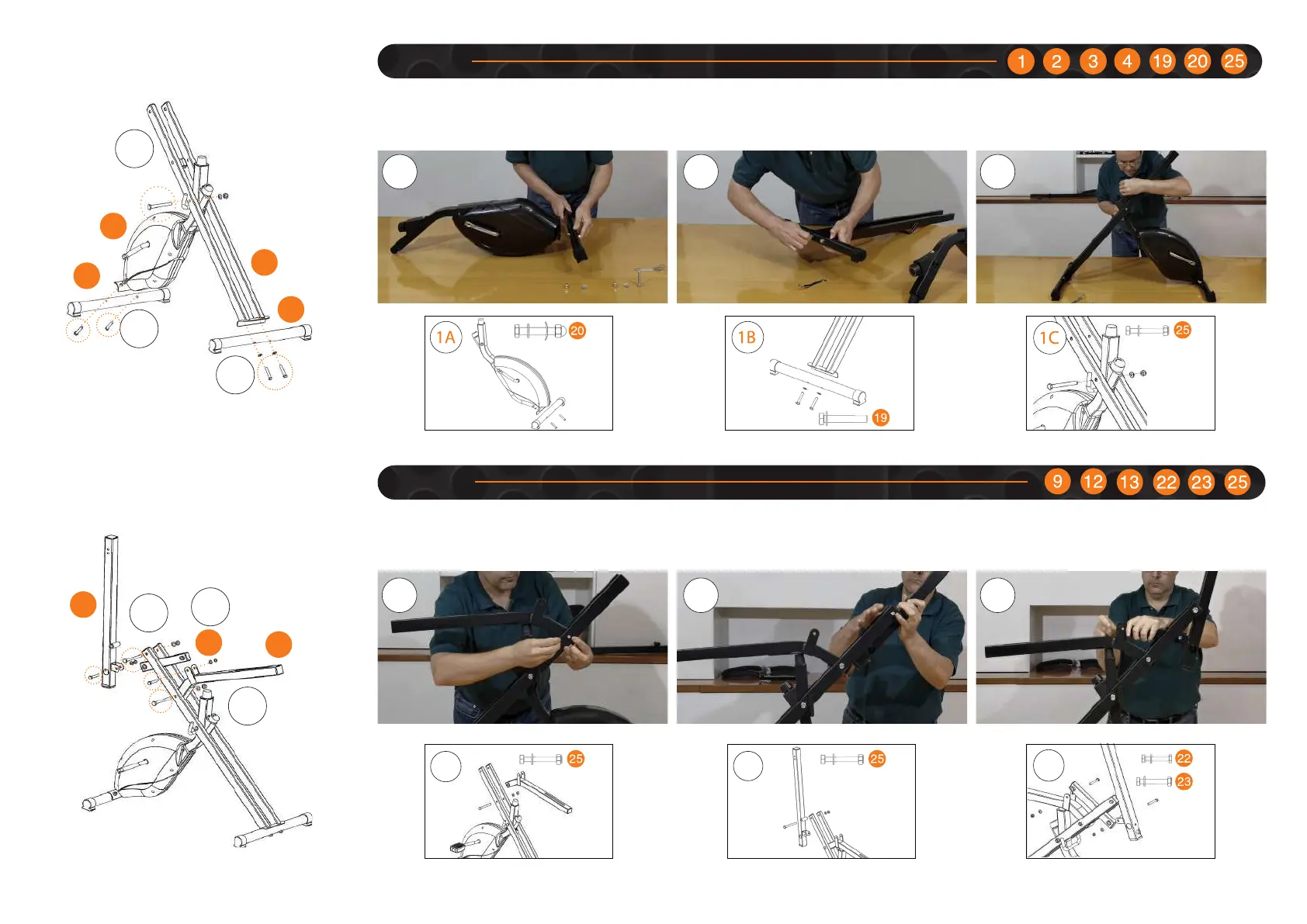

FASE 1
- Fissare lo stabilizzatore anteriore (4) alla staffa anteriore (1A) usando la vite 20 (2 pezzi).
- Fissare lo stabilizzatore posteriore (3) alla staffa posteriore (2) (1B) con la vite 19 (2 pezzi).
- Montare la staffa anteriore sulla staffa posteriore (1C) usando la vite 25 (1 pz.).
1A 1B 1C
FASE 2
- Montare il tubo sella (12) sulla staffa posteriore (2A) con la vite 25 (1 pz.).
- Montare la barra verticale (9) sulla staffa posteriore (2B) con la vite 25 (1 pezzo).
- Montare il pezzo di collegamento (13) al tubo della sella e alla barra verticale (2C) con la vite 22 (1 pezzo) e la vite 23 (1 pezzo).
2A 2B 2C
