windirect TOTAL CRUNCH EVOLUTION - Page 15





x1
x1


x2
4B 4C


x1


x2

3A
3B
6
6
5
15
26
26

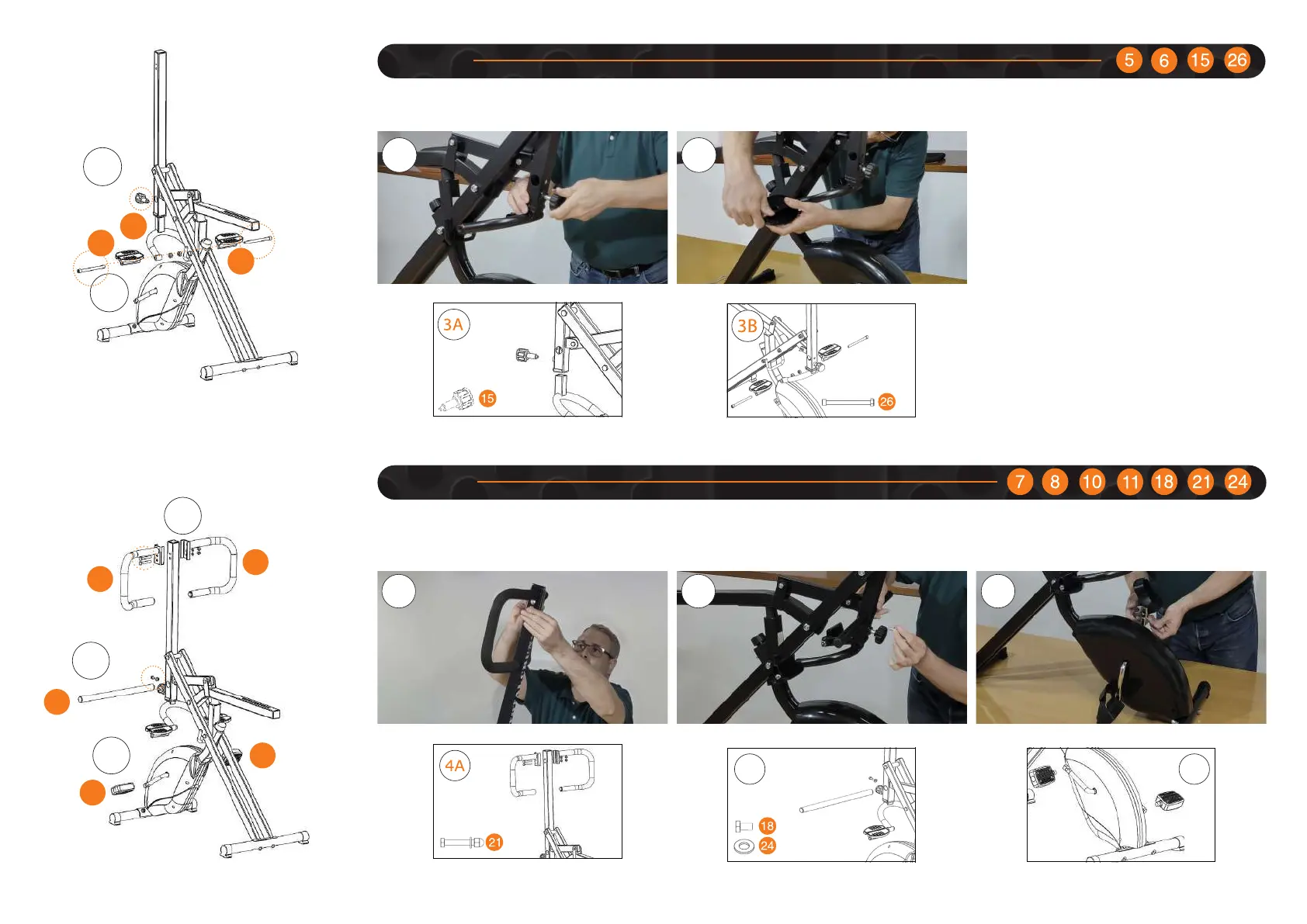

FASE 4
- Fissare ogni manubrio (10 / 11) alla barra verticale (4A) con la vite 21 (2 pezzi):
- Fissare il tubo superiore del pedale (8) alla barra verticale (4B) con la vite 18 (1 pz.) e la rondella 24 (1 pz.).
- Montare i pedali della bicicletta (7) sulla staffa anteriore (4C); stringere le viti.
4B4A 4C
FASE 3
- Fissare il tubo del pedale di scricchiolio (5) alla barra verticale (3A) con la rotella di regolazione (15).
- Montare i pedali crunch (6) sul tubo del pedale crunch (3B) con la vite 26 (2 pezzi).
3A 3B

4A
4C
4B
11
10
8
7
7
18
24
21
