2A
x1
2B
x1
2C
x1
x1
x2
x1
x2
1C
1B
1A
1
3
2
4
20
19
25
2A
2B
2C
9
13
12
25
25
22
23

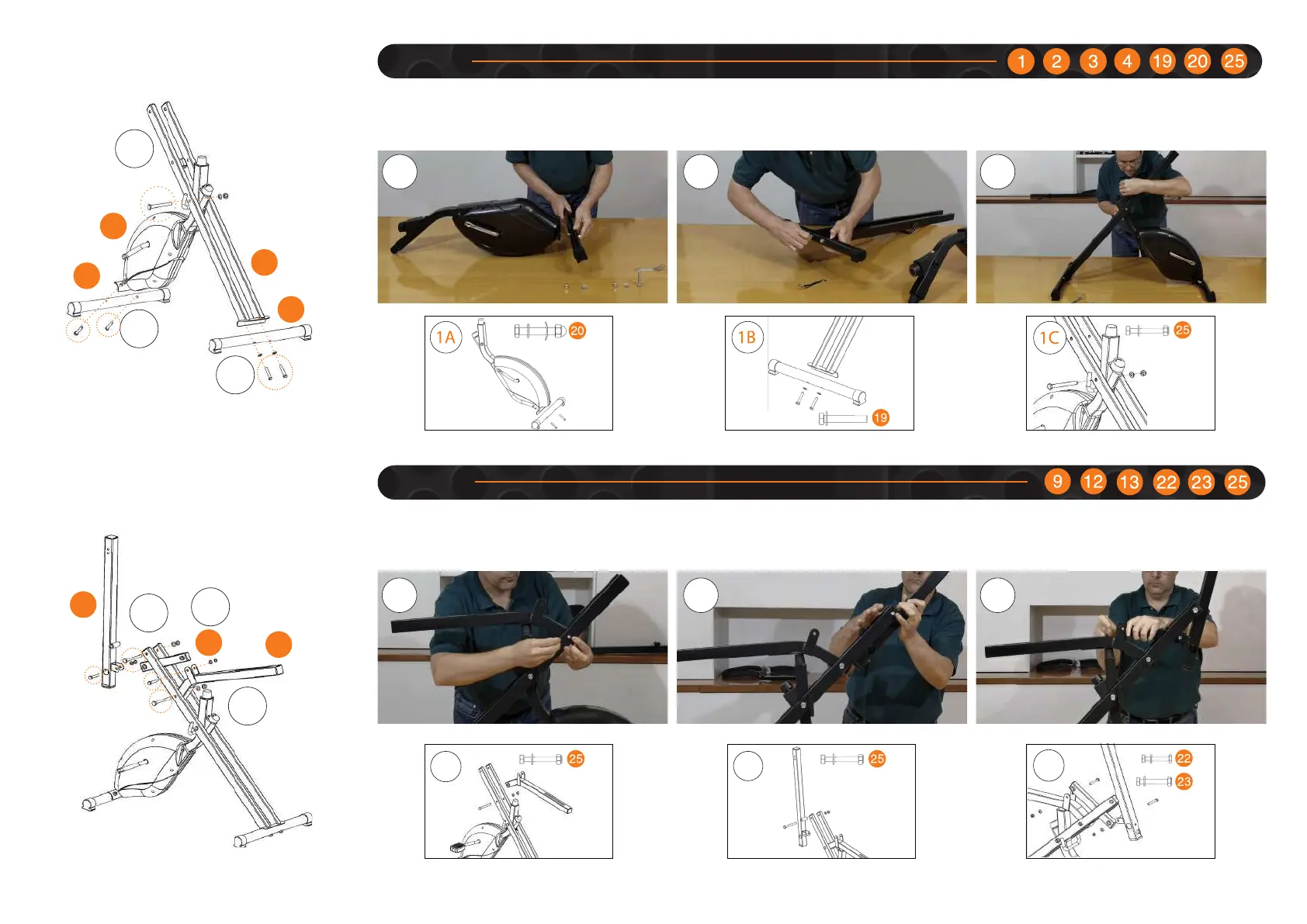

PASSO 1
- Fixar o estabilizador frontal (4) ao suporte frontal (1A) usando o parafuso 20 (2 pcs.).
- Fixar o estabilizador traseiro (3) ao suporte traseiro (2) (1B) usando o parafuso 19 (2 pcs.).
- Montar o suporte frontal ao suporte traseiro (1C) utilizando o parafuso 25 (1 pç.).
1A 1B 1C
PASSO 2
- Montar o tubo do assento (12) no suporte traseiro (2A) usando o parafuso 25 (1 pc.).
- Montar a barra vertical (9) no suporte traseiro (2B) usando o parafuso 25 (1 pc.).
- Montar a peça de ligação (13) ao tubo do assento e à barra vertical (2C) com parafuso 22 (1 pç.) e parafuso 23 (1 pç.).
2A 2B 2C
