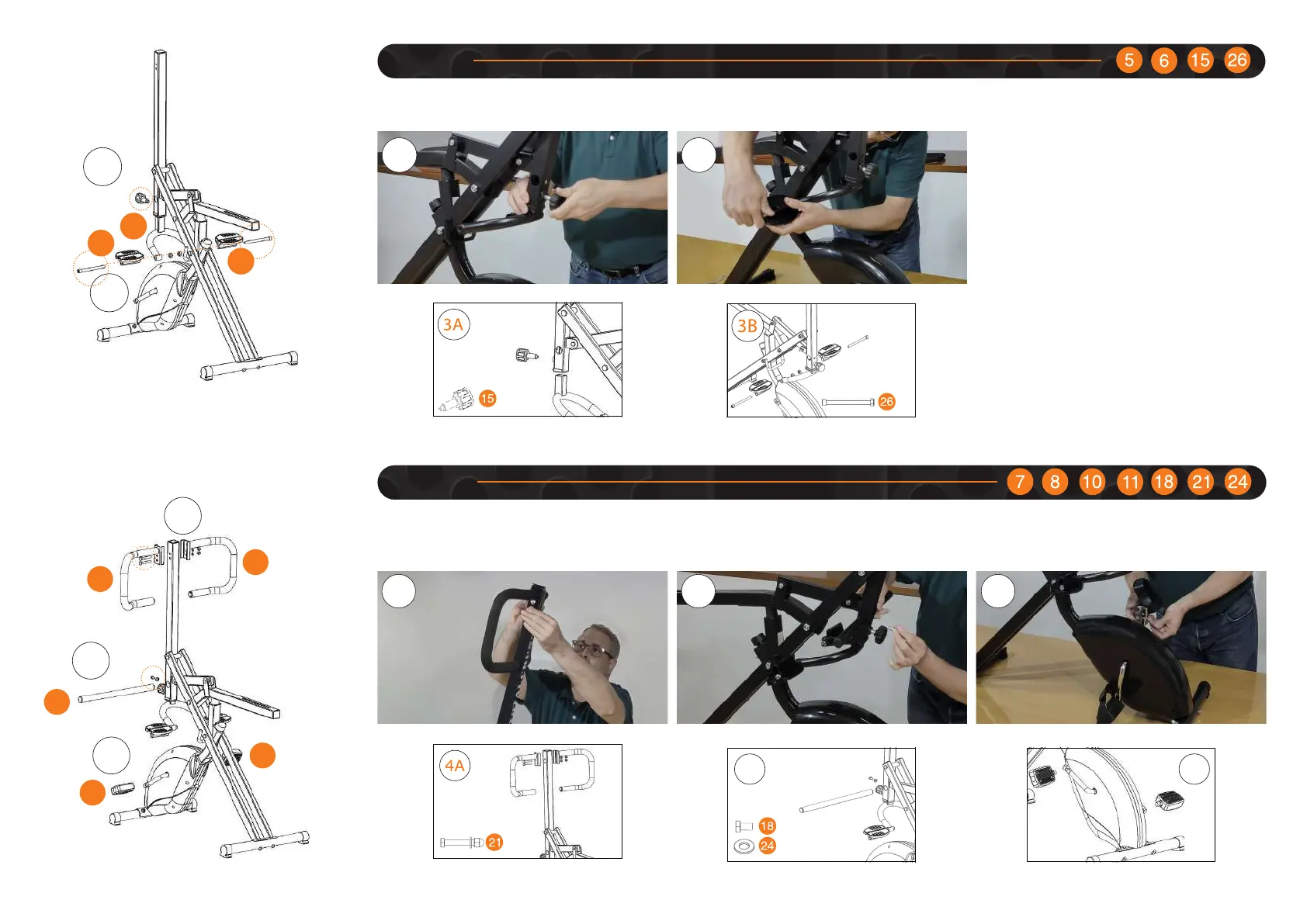

PASSO 4
- Fixar cada guiador (10 / 11) à barra vertical (4A) com parafuso 21 (2 pcs.):
- Fixar o tubo superior do pedal (8) à barra vertical (4B) com parafuso 18 (1 pç.) e arruela 24 (1 pç.).
- Montar os pedais de bicicleta (7) no suporte frontal (4C); apertar os parafusos.
4B4A 4C
PASSO 3
- Fixar o tubo do pedal (5) à barra vertical (3A) com a roda de ajuste (15).
- Montar os pedais (6) no tubo do pedal (3B) com parafuso 26 (2 pcs.).
3A 3B
4A
4C
4B
11
10
8
7
7
18
24
21
