3. 제품 설치 전 점검 사항
1) 제품의 태그 번호 및 설치될 위치의 제품인지 확인하십시오.
2) 용접 윤곽선, 돌출 부분 등이 없어야 하며, 설치 전에 오리피스 플레이트 표면에 찌그러짐이나 긁힘이 있
는지 확인해 주십시오.
3) 배관 내부는 부드럽고 깨끗해야 하며, 이물질이 없는지 확인해 주십시오.

4. 제품 설치 및 조작 방법
4-1. 기본 사항
일체형 오리피스 플레이트(Integralorificeplate)에 의해 생성된 차압은 전,후단 압력 탭의 연결로 배출 됩니
다. 연결 부분은 유체 흐름 방향 기준으로 전단 탭, 후단 탭으로 구분됩니다.

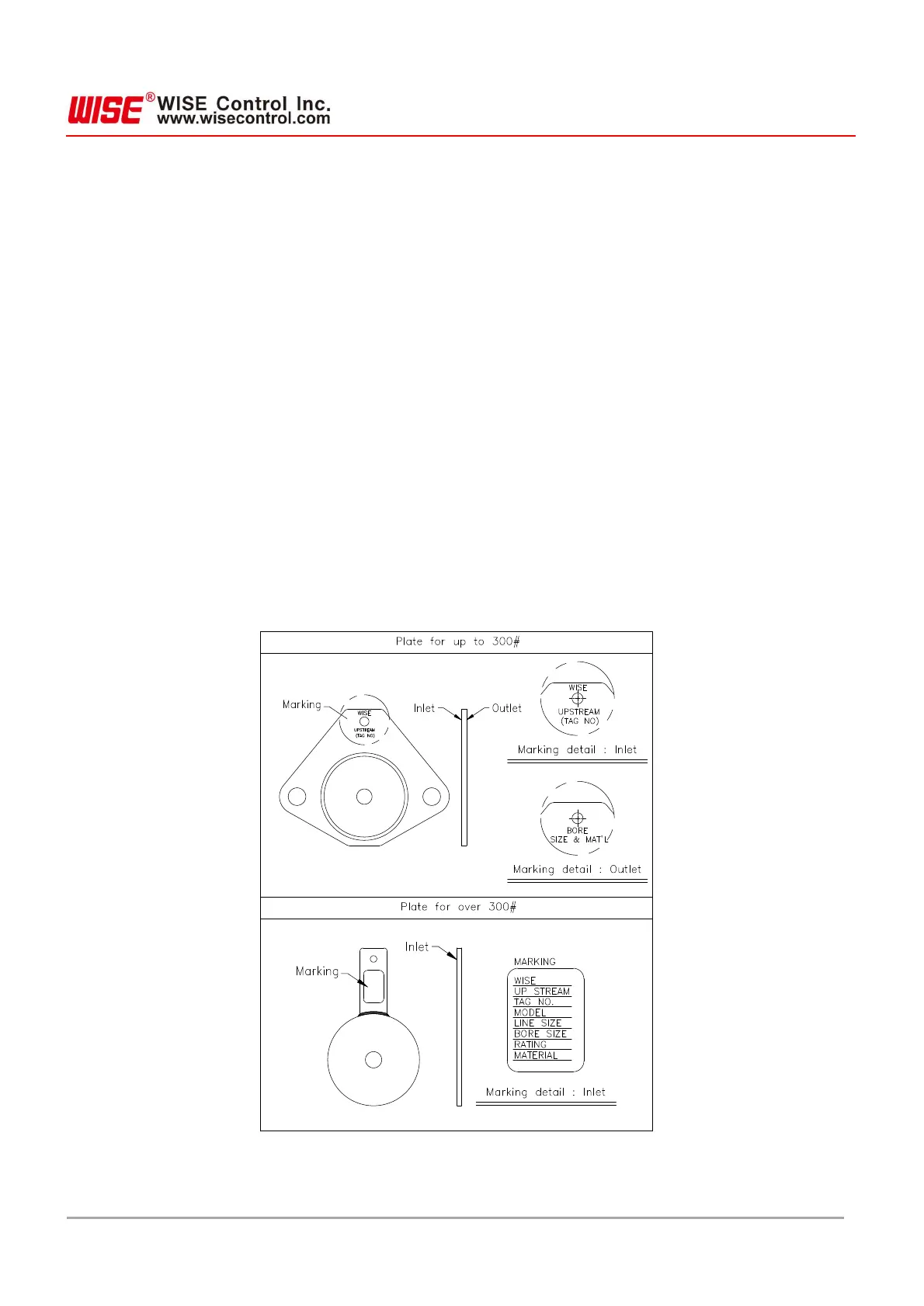

유체 흐름 방향은 플레이트의 명판 전단부에 표시 됩니다.(<Figure1> 참조)
< Figure 1 >
