20
3 Assemblage
• Dévissez la tête de caméra de la tige ou du
câble.

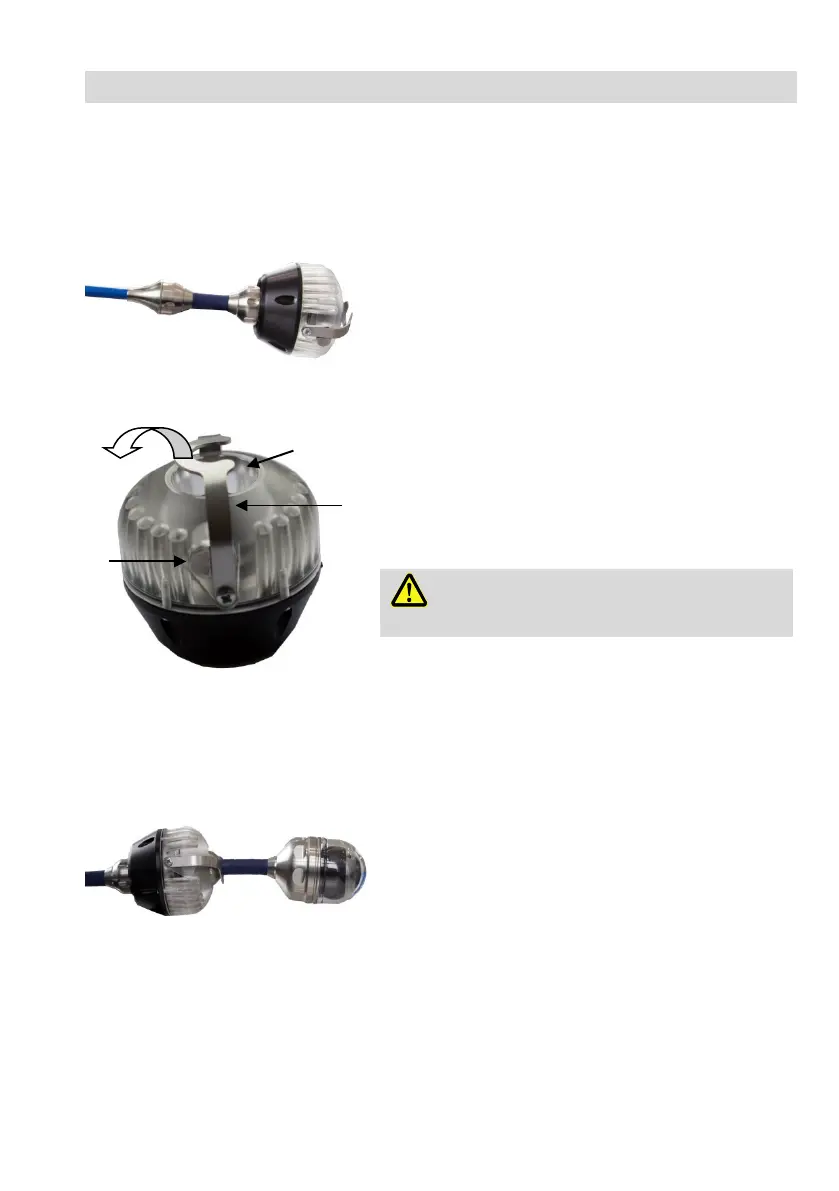

1: Éclairage LED additionnel
monté sur la tige de caméra
• Branchez la prise d'accouplement de l'éclai-
rage additionnel dans le connecteur mâle de
la tige ou du câble.
Puis vissez à droite la pièce filetée située
contre la tige ou le câble pour verrouiller la
jonction.
2
: Éclairage LED additionnel avec
verrouillage (1) et bouton(2)
• Poussez á côté le verrouillage de la manière
suivante: Appuyez le bouton (2) avec le
pouce. En même temps, poussez le verrouil-
lage avec l'autre main, jusqu'à ce que l'orifice
pour le raccordement de la tête de caméra (3)
soit libre.
DANGER!
Veillez à ne pas vous coincer les doigts
• Branchez la prise d'accouplement de la tête
de caméra dans le connecteur mâle de l'éclai-
rage additionnel.
3: Éclairage LED additionnel
monté entre tige et tête de caméra.
• Assurez le raccordement avec le verrouillage:
Mettez le verrouillage en position droite, ainsi
que le bouton encliquette.
