27

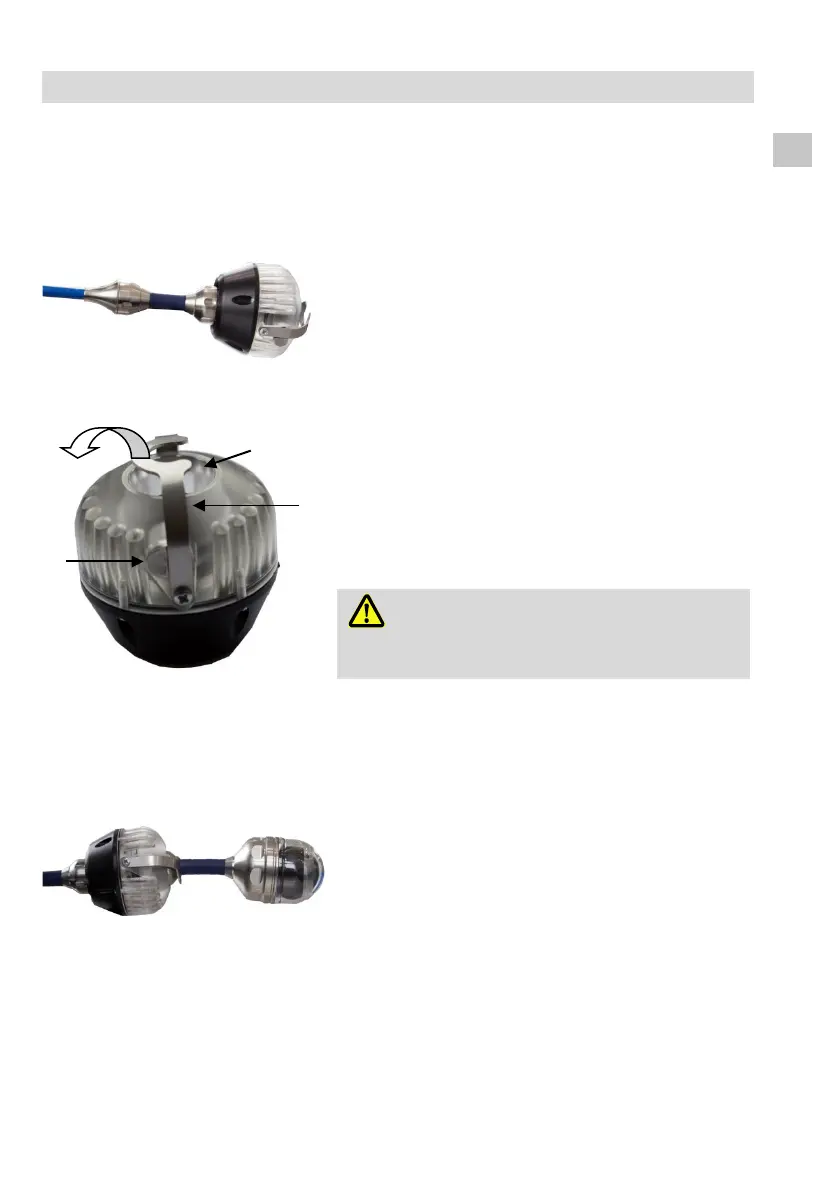

3 Montage
• Schroef de camerakop van de camerastang
af.
1. Extra verlichting op camerastang
rd
• Steek de 8-polige stekker van de camerastang
of de camerakabel in de bus van de Wöhler-
extra verlichting.
Draai het schroefdraadstuk op de came-
rastang naar rechts om af te sluiten
2. Extra verlichting met vergrende-
lingsbeugel (1) en blokkeerknop (2)
• Duw de vergrendelingsbeugel (1) als volgt
opzij:
Om te ontgrendelen drukt u de blokkeerknop
(2) met uw duim naar beneden. Duw tegelijk
met de andere hand de vergrendelingsbeugel
opzij, tot de aansluitopening voor de aansluit-
bus van de camerakop (3) vrij is.
WAARSCHUWING!
Duw de beugel voorzichtig weg, om uw vinger niet
in de knel te krijgen.
• Steek de aansluiting van de camerakop op de
stekker van de extra verlichting en draai hem,
tot de polen vastklikken.
fb. 3. Extra verlichting tussen came-
rastang en camerakop gemonteerd
• Borg de verbinding met de vergrendelings-
beugel: Zet de vergrendelingsbeugel verticaal,
zodat de blokkeerknop vastklikt.
