DE

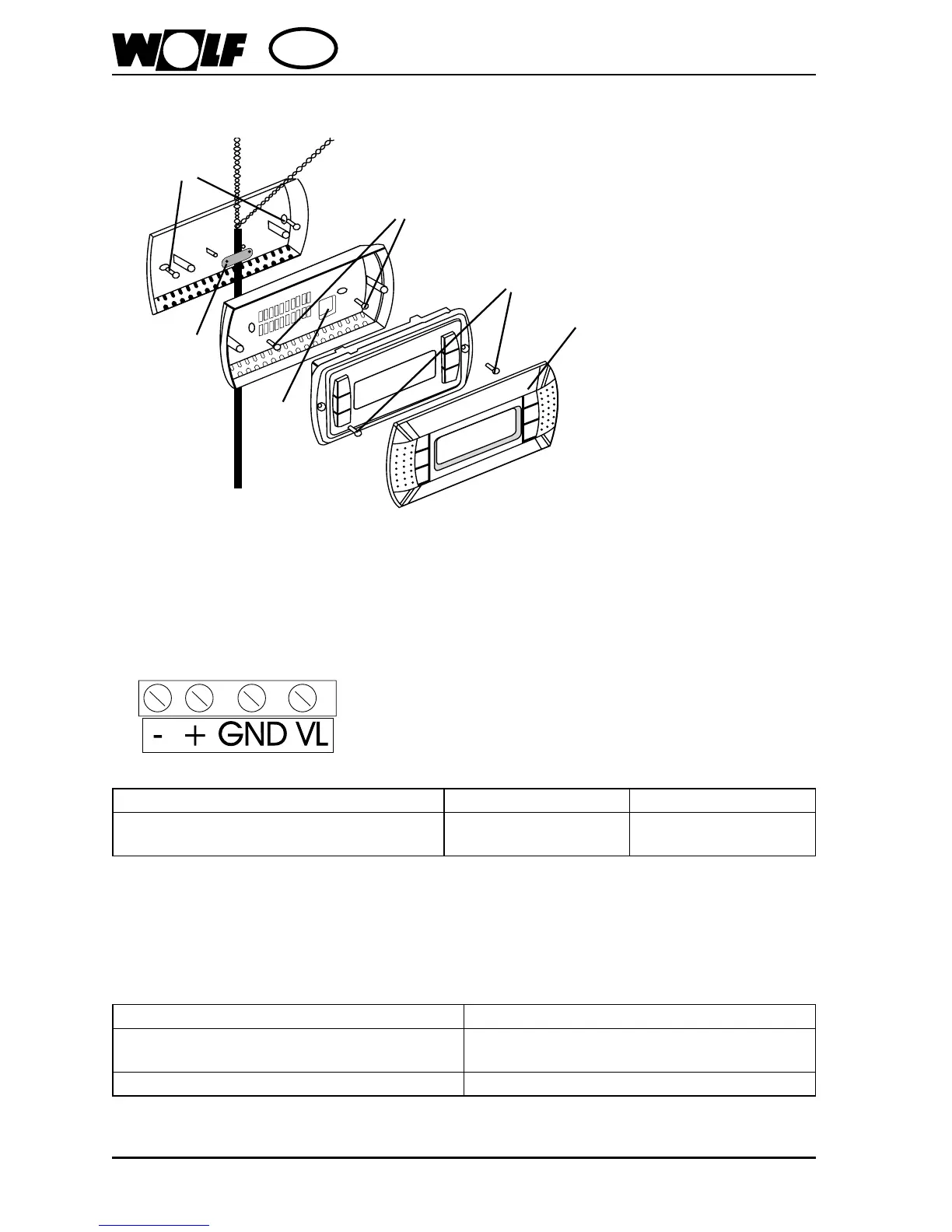

Zur Montage des Bedienmoduls Wand ist wie folgt vorzugehen:
(A)
(B)
(C)
(D)
(E)
(F)
1. Wandsockel mittels Schrauben (A) an der Wand montieren
2. Kabel installieren und mit der beigelegten Zugentlastung (B) befestigen
3. Kabelenden durch die Öffnung (C) in der Rückwand des Bedienmoduls durchführen
4. Rückwand mittels Schrauben (D) am Wandsockel befestigen
5. Kabel wie folgt anschließen:
VL / GND + -
Versorgungsspannung über Regler KLM
(siehe Schaltplan)
Datenbus (pLAN)
Tx+/Rx+
Datenbus (pLAN)
Tx-/Rx-
6. Bedienteil mittels Schrauben (E) an der Rückwand befestigen
7. Abdeckblende (F) montieren (rastet ein)
Technische Daten
Schutzart IP 40
Betriebsbedingungen -20 - 60 °C
90 % r.H. nicht kondensierend
Maximale Leistungsaufnahme 0,8 W
Montageanleitung Bedienmodul BMK
Wandmontage
