4 | Español

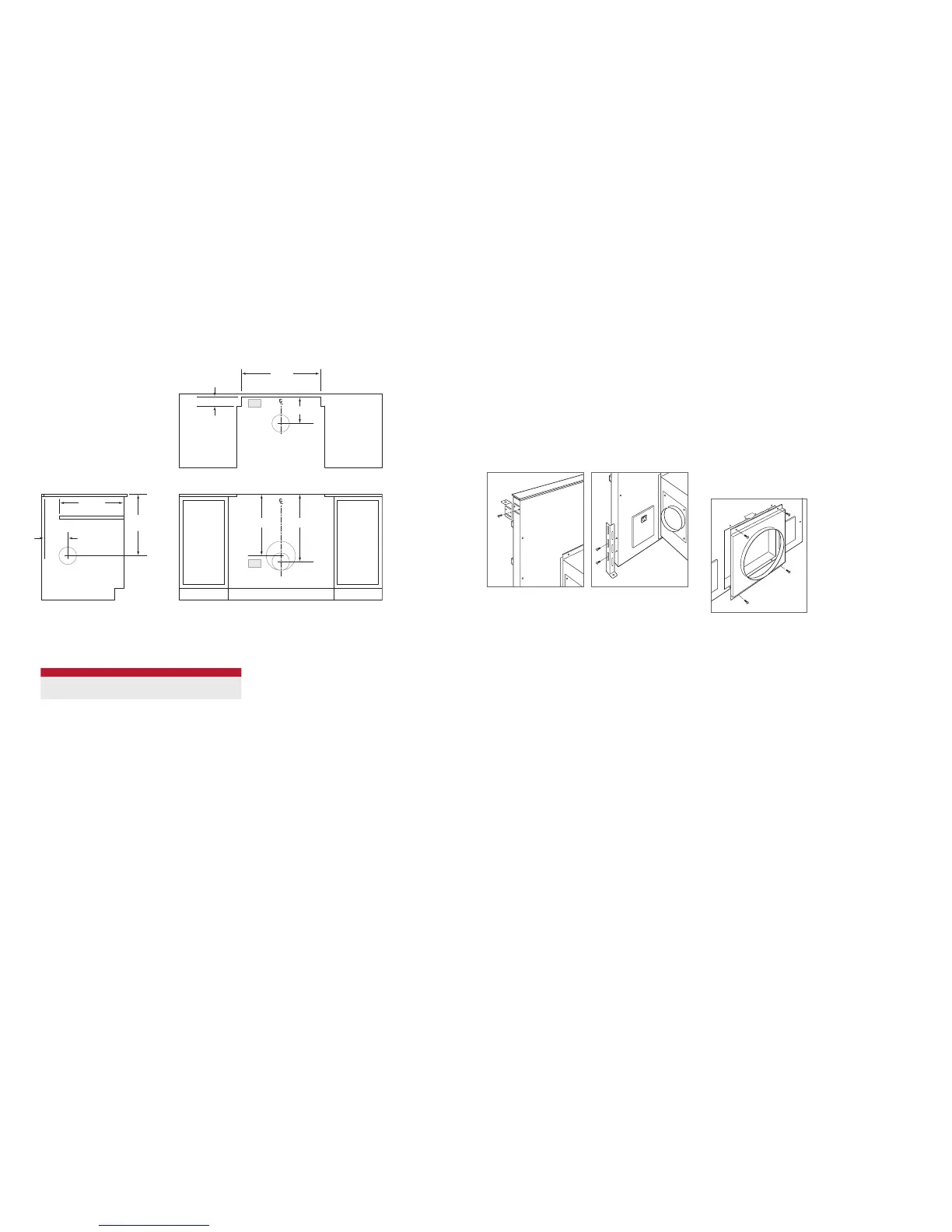

ESPECIFICACIONES
FRONT VIEWSIDE VIEW
483 mm
PLATFORM DEPTH
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
210
mm*
TOP VIEW
W
DOWNDRAFT
CUT-OUT WIDTH
210 mm*
540 mm 594 mm
RANGETOP OPENING
68 mm
E
E
Campana extractora de encimera
INSTALACIÓN CON ENCIMERA DE COCCIÓN A GAS CON QUEMADORES HERMÉTICOS
ANCHURA DEL CORTE
MODELO Anch.
ICBDD30 699 mm
TRANSICIÓN
Para los ventiladores internos, extraiga la transición redonda
de 254 mm existente. Consulte la siguiente ilustración.
Para ventiladores a distancia con descarga desde la parte
delantera, deje una transición redonda de 254 mm.
Para los ventiladores a distancia con descarga desde la
parte posterior, extraiga la transición redonda de 254 mm de
la parte delantera y la cubierta sólida de la parte posterior
de la campana extractora, y luego vuelva a instalar la
transición de 254 mm en la parte trasera, y la cubierta sólida
en la delantera.
INSTALACIÓN
Extraer transición.
Instalación
CAMPANAS EXTRACTORAS DE ENCIMERA
1 Instale los soportes de montaje superiores utilizando los
tornillos de metal #4 suministrados. Consulte la siguiente
ilustración.
2 Instale los soportes de montaje inferiores utilizando los
32 tornillos de metal de #8 suministrados, pero no los
apriete. Los soportes necesitarán ajustarse cuando la
campana extractora de encimera está colocada en la
cavidad. Consulte la siguiente ilustración.
Soporte de montaje superior. Soporte de montaje inferior.
CAVIDAD DE LA ENCIMERA
DE COCCIÓN
PROFUNDIDAD DE
LA PLATAFORMA
VISTA SUPERIOR
VISTA FRONTALVISTA LATERAL
Anch.
ANCHURA DE CORTE DE
LA CAMPANA EXTRACTORA
DE ENCIMERA
*152 mm desde el corte de la encimera, cuando el ventilador interno se instala en montaje posterior.
NOTA: ventilador interno de 152 mm de descarga redonda, lateral, trasera o inferior. Ventilador a distancia de 254 mm de descarga redonda, trasera.
La línea central indica el centro del corte de la campana extractora de encimera.
