ESPECIFICACIONES
Potencia
La instalación debe cumplir con todas las normativas
eléctricas aplicables y debe estar correctamente conectada
a tierra.
Localice la toma eléctrica tal como se indica en las
ilustraciones en las páginas 3-4. Se necesita un circuito
independiente para esta unidad. No se recomienda utilizar
un interruptor de circuito de fallos de toma de tierra (GFCI),
ya que puede interrumpir el funcionamiento de la unidad.
Es posible que algunas instalaciones necesiten que la
alimentación eléctrica esté situada en un armario cercano.
REQUISITOS ELÉCTRICOS
CAMPANAS EXTRACTORAS PARA ENCIMERA
Suministro eléctrico 220-240 V AC, 50 Hz
220 V AC, 60 Hz
Servicio Circuito dedicado de 10 amperios
Enchufe Con toma de tierra
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este aparato debe estar conectado a tierra de manera
correcta. En caso de cortocircuito, la conexión a tierra
reduce el riesgo de descarga eléctrica, ofreciendo un cable
de escape para la corriente eléctrica. Este dispositivo
está equipado con un cable con conexión a tierra con un
enchufe a tierra. El enchufe debe conectarse a una toma
que esté correctamente instalada y conectada a tierra.
AVISO
Una conexión a tierra incorrecta puede suponer un
riesgo de descarga eléctrica. Consulte a un electricista
cualificado si no entiende bien las instrucciones de
conexión a tierra, o si tiene dudas de si el dispositivo
está correctamente conectado a tierra.
No utilice un cable alargador. Si el cable es demasiado
corto, debe ser instalada una toma cerca del
dispositivo por un electricista cualificado.
Requisitos de instalación
Para la instalación con una placa Wolf, es necesario dejar
una profundidad mínima de encimera plana de 638 mm.
Para la instalación con una encimera de cocción con
quemadores herméticos, se necesita un kit de marco para
campana. Póngase en contacto con su distribuidor Wolf
para obtener más información.
El módulo de control a distancia puede colocarse en
posición horizontal o vertical. Debe situarse a 3 m de
distancia de la campana y a 76 mm de distancia del borde
del corte de la encimera de cocción a gas o de la placa.
VENTILADORES
PRECAUCIÓN
Para su uso con el ventilador interno Wolf 1014 m
3
/hr
y los ventiladores a distancia clasificados con un
máximo de 3 amperios.
Los ventiladores internos y a distancia están disponibles a
través de su distribuidor Wolf.
Los ventiladores internos incluyen una descarga redonda
de 152 mm, pueden montarse en la parte delantera o en
la trasera, y pueden descargarse en cualquier dirección
girando la caja del ventilador. Los ventiladores a distancia
poseen una descarga redonda de 254 mm y pueden
descargarse desde la parte delantera o trasera.
TUBO
Las campanas extractores de encimera Wolf deben tener
salida al exterior.
Póngase en contacto con un profesional especializado en
calefacción, ventilación y aire acondicionado para obtener
información especíca sobre la instalación y canalización.
La campana extractora de encimera funcionará con más
ecacia con el menor número de codos y transiciones
posibles y cuando el tubo no supere los 12 m.
E
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
540 mm
210
mm*
COOKTOP CUT-OUT
68 mm
TOP VIEW
594 mm
210 mm*
W
DOWNDRAFT
CUT-OUT WIDTH
E

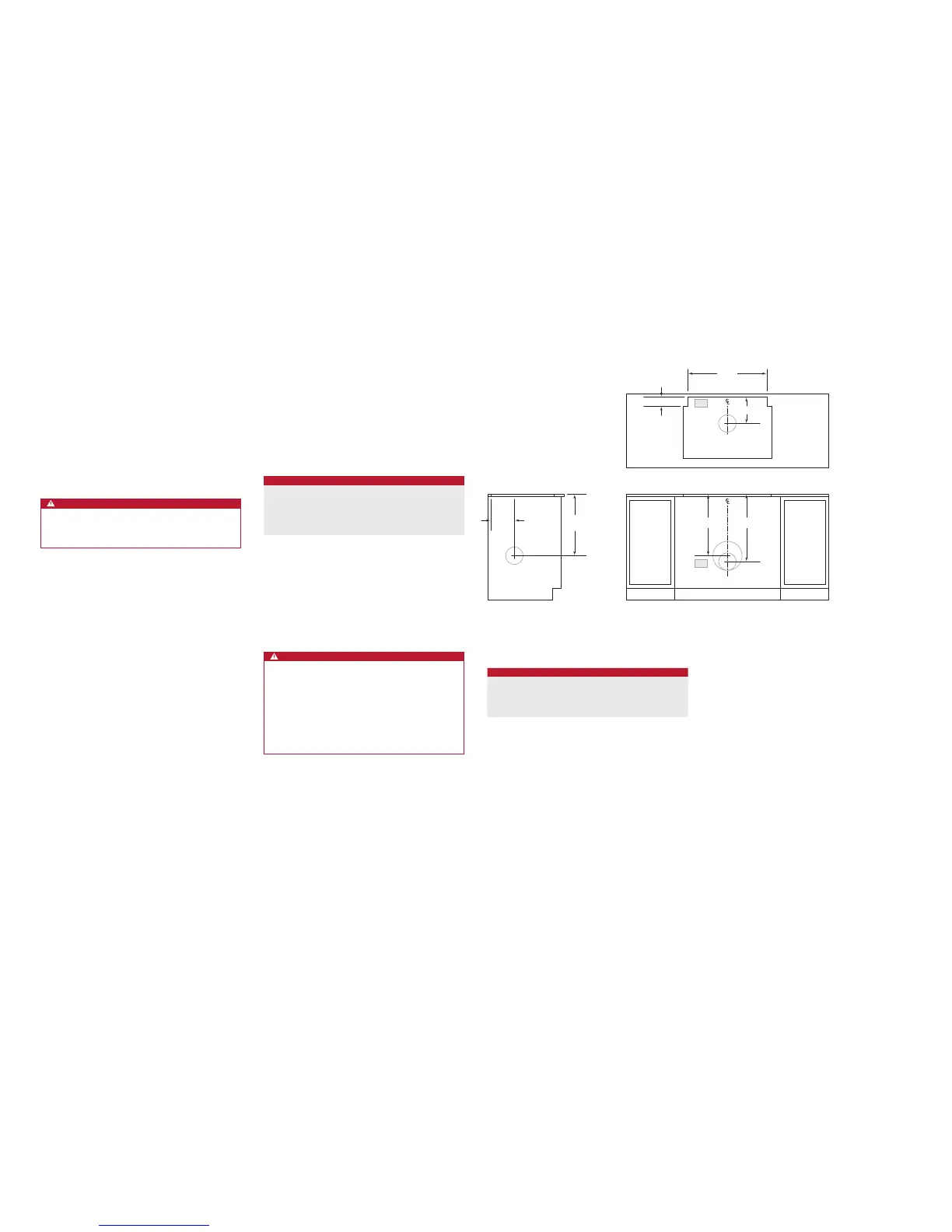

Campana extractora de encimera
INSTALACIÓN CON PLACA
ANCHURA DEL CORTE
MODELO Anch.
ICBDD30 699 mm
ICBDD36 851 mm
ICBDD45 1003 mm
Anch.
ANCHURA DE CORTE DE
LA CAMPANA EXTRACTORA
DE ENCIMERA
CORTE DE LA SUPERFICIE
DE COCCIÓN
VISTA SUPERIOR
VISTA FRONTALVISTA LATERAL
*152 mm desde el corte de la encimera, cuando el ventilador interno se instala en montaje posterior.
NOTA: ventilador interno de 152 mm de descarga redonda, lateral, trasera o inferior. Ventilador a distancia de 254 mm de descarga redonda, trasera.
La línea central indica el centro del corte de la campana extractora de encimera.
