3
SPECIFICHE
Alimentazione elettrica
L’installazione deve essere conforme alle normative
elettriche vigenti in materia e prevedere un’adeguata linea
di massa (terra).
Individuare l’alimentazione elettrica come nelle gure alle
pagine 3-4. È necessario predisporre un circuito elettrico
dedicato per questo elettrodomestico. Si sconsiglia l’utilizzo
di un interruttore automatico salvavita (GFCI), che potrebbe
causare problemi di funzionamento.
Alcune installazioni potrebbero richiedere che la presa di
corrente venga posizionata in un mobile adiacente.
REQUISITI ELETTRICI
CAPPE RETRATTILI
Alimentazione elettrica 220-240 V CA, 50 Hz
220 V CA, 60 Hz
Servizio Circuito dedicato a 10 A
Presa di corrente con messa a terra
ISTRUZIONI DI MESSA A TERRA
Questo elettrodomestico deve essere dotato di messa a
terra. In caso di cortocircuito elettrico, la messa a terra
riduce il rischio di folgorazione fornendo una via di fuga
alla corrente elettrica. Questo apparecchio è dotato di un
cordone di alimentazione con cavo di terra e spina con
spinotto di terra. La spina deve essere inserita in una presa
correttamente installata e collegata a terra.
AVVERTENZA
La messa a terra non corretta può causare il rischio
di folgorazione. Se le istruzioni di messa a terra non
risultano completamente comprensibili o se permangono
dubbi sulla corretta messa a terra dell’apparecchio,
consultare un elettrotecnico qualificato.
Non usare prolunghe. Se il cordone di alimentazione è
troppo corto, chiedere a un elettrotecnico qualificato di
installare una presa di corrente vicino all’apparecchio.
Requisiti di installazione
Per l’installazione con un piano cottura Wolf, è necessario
un piano di lavoro profondo almeno 638 mm.
Per l’installazione con un piano di cottura monoblocco, è
necessario un kit cornici. Rivolgersi al rivenditore autorizzato
Wolf per i dettagli.
Il modulo di controllo a distanza può essere posizionato
orizzontalmente o verticalmente. Esso deve trovarsi entro 3m
dalla cappa estraibile e con uno spazio minimo di 76mm dal
bordo del vano per il piano di cottura o monoblocco.
SOFFIANTI
ATTENZIONE
Per l’utilizzo con soffianti interne e remote Wolf
1014m
3
/hr con assorbimento massimo di 3 A.
I gruppi sofanti interni ed esterni sono disponibili presso i
rivenditori autorizzati Wolf.
I gruppi sofanti interni comprendono uno scarico circolare
da 152 mm che può essere montato anteriormente o
posteriormente e può scaricare in qualsiasi posizione
ruotando il corpo della sofante. Le sofanti remote sono
dotate di uno scarico circolare da 254 mm e possono
scaricare anteriormente o posteriormente.
CONDOTTO
Le cappe estraibili Wolf devono scaricare all’esterno.
Consultare un esperto del settore per installazioni particolari
e montaggio di condotti.
La cappa estraibile funziona al massimo dell’efcienza con
il numero minimo di gomiti e raccordi, e quando il condotto
non supera i 12 m.

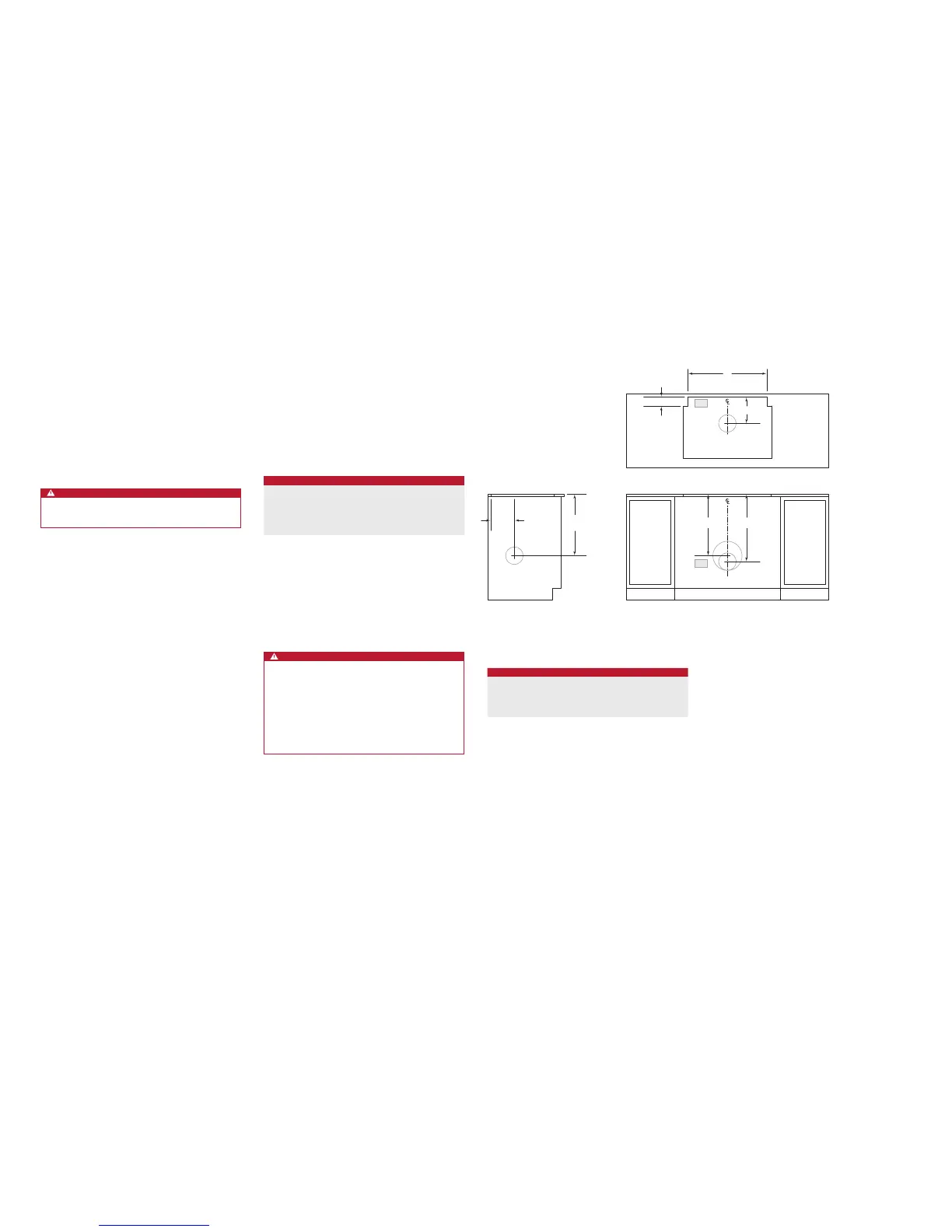

E
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
540 mm
210
mm*
COOKTOP CUT-OUT
68 mm
TOP VIEW
594 mm
210 mm*
