Italiano
SPECIFICHE
FRONT VIEWSIDE VIEW
483 mm
PLATFORM DEPTH
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
210
mm*
TOP VIEW
DOWNDRAFT
CUT-OUT WIDTH
210 mm*
540 mm 594 mm
RANGETOP OPENING
68 mm
E
E
Cappa estraibile

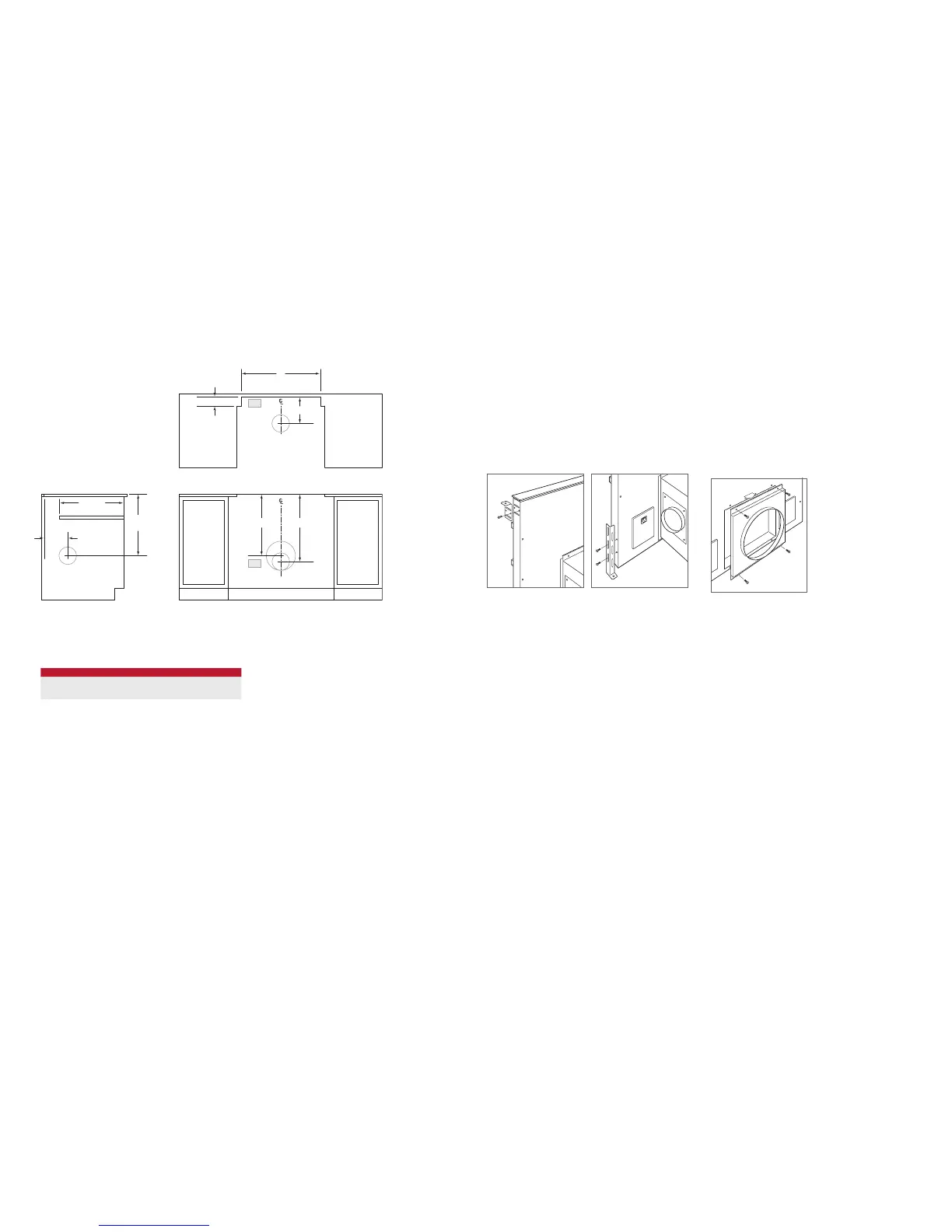

INSTALLAZIONE CON PIANO COTTURA PROFESSIONALE CON BRUCIATORI MONOBLOCCO
LARGHEZZA VANO INCASSO
MODELLO L
ICBDD30 699 mm
TRANSIZIONE
Per le sofanti interne, smontare la transizione circolare da
254 mm. Fare riferimento alla gura riportata di seguito.
Per le sofanti remote con scarico anteriore, lasciare
montata la transizione circolare da 254 mm.
Per le sofanti remote con scarico posteriore, smontare la
transizione circolare da 254 mm dal davanti e la copertura
chiusa dal retro della cappa estraibile, quindi montare la
transizione da 254 mm davanti e la copertura dietro.
INSTALLAZIONE
Smontare la transizione.
Installazione
CAPPA ESTRAIBILE
1 Installare le staffe di montaggio superiori con le 4 viti
per lamiera fornite. Fare riferimento alla gura riportata
di seguito.
2 Installare le staffe di montaggio inferiori con le 2 viti per
lamiera da 32 fornite, senza serrare. Le staffe devono
essere aggiustate una volta posizionata nell’apertura la
cappa estraibile. Fare riferimento alla gura riportata di
seguito.
Staffa di montaggio superiore.
Staffa di livellamento inferiore.
APERTURA PIANO
COTTURA PROFESSIONALE
PROFONDITÀ DEL
PIANO D’APPOGGIO
VISTA DALL’ALTO
VISTA FRONTALEVISTA LATERALE
L
LARGHEZZA VANO INCASSO
CAPPA ESTRAIBILE
*152 mm all’indietro dall’incasso per il piano cottura se la soffiante interna è montata posteriormente.
NOTA: Soffiante interna da 152 mm circolare, scarico laterale, posteriore o inferiore. Soffiante remota da 254 mm circolare, scarico posteriore.
La linea centrale indica il centro del vano d’incasso per la cappa estraibile.
