wolfappliance.com | 3
TECHNISCHE DATEN
Elektrik
Bei der Installation müssen alle geltenden elektrischen
Vorschriften eingehalten werden und die Geräte müssen
ordnungsgemäß geerdet werden.
Installieren Sie die Stromversorgung im Bereich, der in den
Zeichnungen auf Seite 3–4 dargestellt ist. Außerdem ist
ein separater Stromkreis nur für dieses Gerät erforderlich.
Ein FI-Schutzschalter wird nicht empfohlen und kann den
Betrieb unterbrechen.
Bei bestimmten Installationen muss die Stromversorgung
eventuell in einem angrenzenden Schrank untergebracht
werden.
ELEKTROVORAUSSETZUNGEN
RANDABSAUGUNGEN
Stromversorgung 220-240 V AC, 50 Hz
220 V AC, 60 Hz
Versorgung 10 A, dedizierter Stromkreis
Steckdose geerdet
ERDUNGSANWEISUNGEN
Dieses Gerät muss geerdet werden. Im Falle eines
Kurzschlusses reduziert die Erdung das Risiko eines
Stromschlags, indem sie einen Fluchtweg für den Stromuss
bietet. Dieses Gerät ist mit einem Kabel ausgestattet, das
über einen Erdungsdraht mit einem Erdungsstecker verfügt.
Der Stecker muss in eine Steckdose eingesteckt werden,
die ordnungsgemäß installiert und geerdet wurde.
ACHTUNG
Eine unsachgemäße Erdung kann ein Stromschlagrisiko
nach sich ziehen. Wenden Sie sich an einen qualifizierten
Elektriker, wenn die Erdungsanweisungen nicht ganz
klar sind oder wenn Sie Zweifel haben, dass das Gerät
ordnungsgemäß geerdet ist.
Es darf kein Verlängerungskabel verwendet werden.
Sollte das Netzkabel des Geräts zu kurz sein, lassen
Sie einen qualifizierten Elektriker eine Steckdose in der
Nähe des Geräts installieren.
Installationsvoraussetzungen
Zur Installation mit einem Wolf-Kochfeld wird eine ache,
638 mm tiefe Arbeitsplatte benötigt.
Zur Installation mit einer Kochmulde mit versiegelten Brennern
ist ein Zubehör-Umrandungssatz erforderlich. Einzelheiten
dazu erhalten Sie von Ihrem Wolf-Vertragshändler.
Das entfernt montierte Steuermodul kann horizontal oder
vertikal positioniert werden. Es muss sich innerhalb von
3m von der Randabsaugungsbaugruppe benden und
einen Abstand von mindestens 76mm von der Kante des
Ausschnitts für das Kochfeld oder die Kochmulde aufweisen.
GEBLÄSE
VORSICHT
Zur Verwendung mit internen Gebläsen von Wolf
(1014m
3
/h) und entfernt montierten Gebläsen, die
maximal für 3 A ausgelegt sind.
Interne und entfernt montierte Gebläse können über Ihren
Wolf-Vertragshändler bezogen werden.
Interne Gebläse umfassen eine 152mm große, runde
Ableitung, können vorne oder hinten montiert werden und
durch Drehen des Gebläsekastens in eine beliebige Richtung
abgeleitet werden. Entfernt montierte Gebläse sind mit einer
254mm großen, runden Ableitung ausgestattet und können
von der Vorder- oder Rückseite aus abgeleitet werden.
VERROHRUNG
Randabsaugungssysteme von Wolf müssen nach außen
entlüftet werden.
Wenden Sie sich zwecks spezischer Installations- und
Verrohrungsausführungen an einen qualizierten Heizungs-
und Lüftungsspezialisten.
Die Randabsaugung arbeitet am efzientesten mit der
geringsten Anzahl von Winkeln und Übergangsstücken und
wenn die Verrohrung nicht länger als 12 m ist.

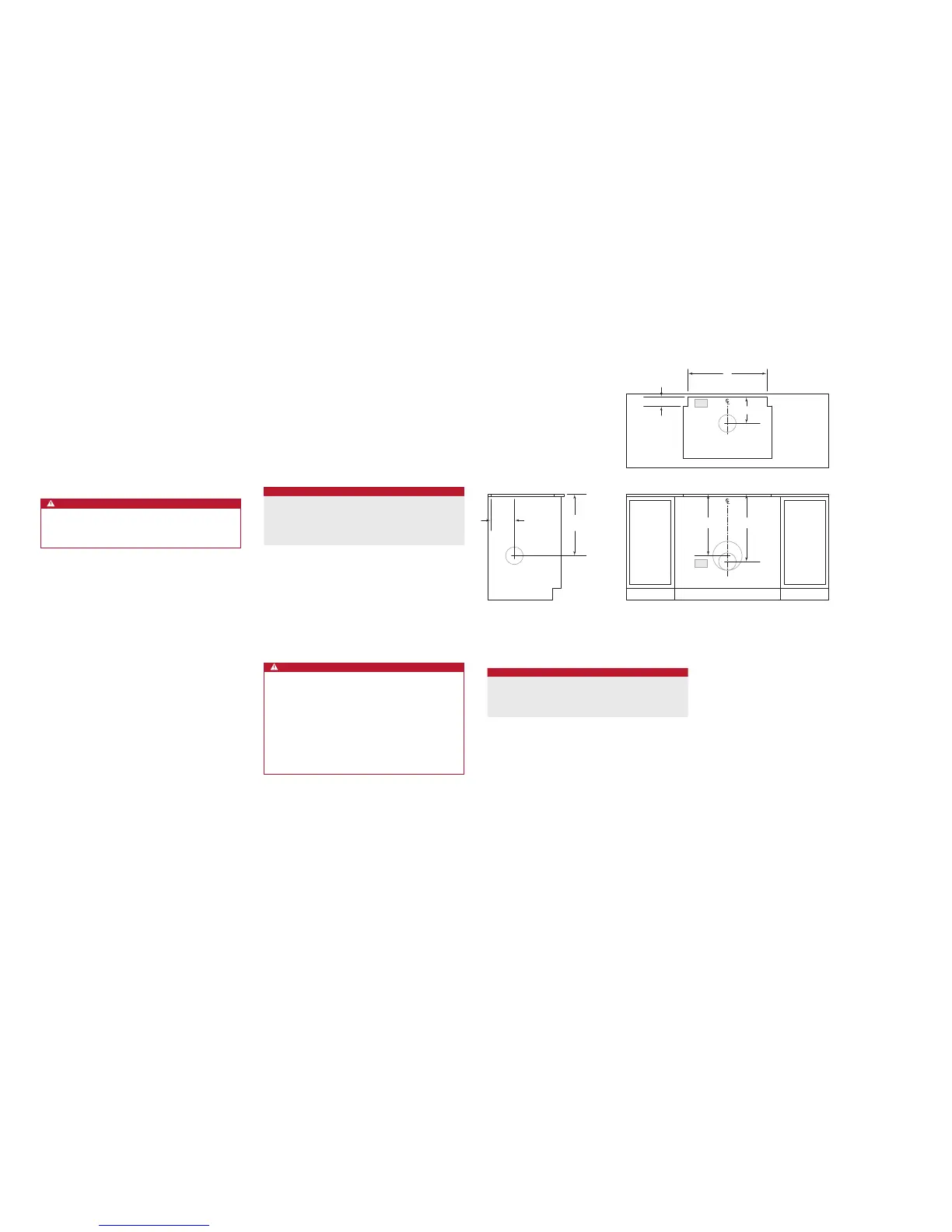

E
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
540 mm
210
mm*
COOKTOP CUT-OUT
68 mm
TOP VIEW
594 mm
210 mm*
W
DOWNDRAFT
CUT-OUT WIDTH
E
Randabsaugung
INSTALLATION MIT KOCHFELD
AUSSCHNITTBREITE
MODELL B
ICBDD30 699 mm
ICBDD36 851 mm
ICBDD45 1003 mm
AUSSCHNITT KOCHFELD
DRAUFSICHT
VORDERANSICHTSEITENANSICHT
*152 mm hinter dem Arbeitsplattenausschnitt, wenn das interne Gebläse hinten montiert ist.
HINWEIS: Internes Gebläse 152 mm rund, seitliche, hintere oder untere Ableitung. Entfernt montiertes Gebläse 254 mm rund, hintere Ableitung.
Die Mittellinie gibt die Mitte des Ausschnitts für die Randabsaugung an.
B
AUSSCHNITTBREITE
RANDABSAUGUNG
