4
|
Deutsch
TECHNISCHE DATEN
FRONT VIEWSIDE VIEW
483 mm
PLATFORM DEPTH
FRONT VIEWSIDE VIEW
*152 mm back from countertop cut-out when internal blower is rear mounted.
NOTE: Internal blower 152 mm round, side, rear or bottom discharge. Remote blower 254 mm round, rear discharge.
Centerline indicates center of downdraft cut-out.
540
mm
210
mm*
TOP VIEW
DOWNDRAFT
CUT-OUT WIDTH
210 mm*
540 mm 594 mm
RANGETOP OPENING
68 mm
E
E
Randabsaugung

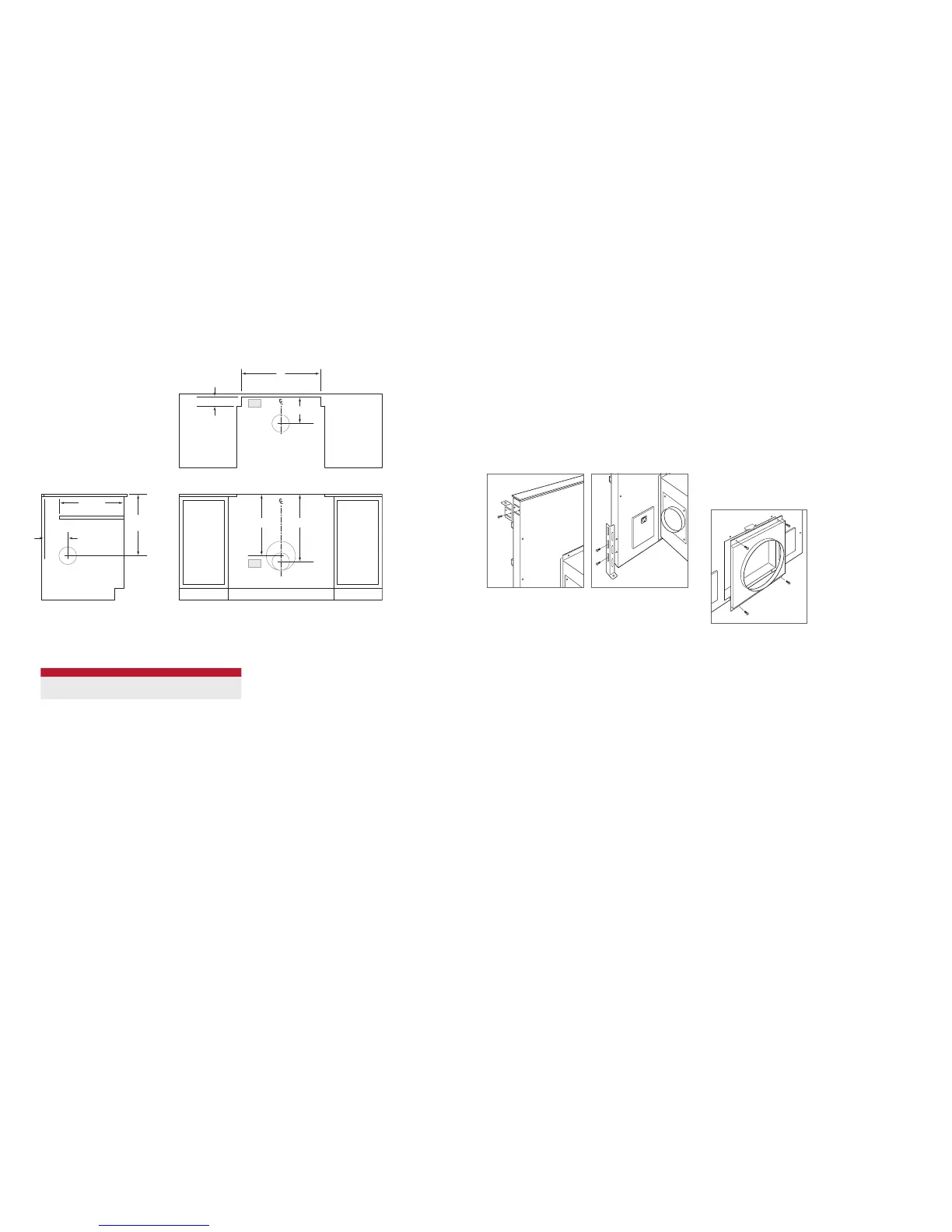

INSTALLATION MIT KOCHMULDE MIT VERSIEGELTEN BRENNERN
AUSSCHNITTBREITE
MODELL B
ICBDD30 699 mm
ÜBERGANGSSTÜCK
Für interne Gebläse muss das vorhandene runde Übergangs-
stück (254 mm) entfernt werden. Siehe Abbildung unten.
Für entfernt montierte Gebläse, die von der Vorderseite
aus abgeleitet werden, wird das runde Übergangsstück
(254mm) in seiner Position belassen.
Für entfernt montierte Gebläse, die von der Vorderseite aus
abgeleitet werden, entfernen Sie das runde Übergangsstück
(254 mm) von der Vorderseite und die feste Abdeckung von
der Rückseite der Randabsaugung. Bauen Sie dann das
254-mm-Übergangsstück auf der Rückseite und die feste
Abdeckung auf der Vorderseite ein.
INSTALLATION
Übergangsstück entfernen.
Installation
RANDABSAUGUNG
1 Installieren Sie die oberen Montagehalterungen mithilfe
der mitgelieferten Blechschrauben #4. Siehe Abbildung
unten.
2 Installieren Sie die unteren Montagehalterungen mithilfe
der mitgelieferten Blechschrauben #8 x 32, aber ziehen
Sie sie nicht fest. Die Halterungen müssen justiert
werden, nachdem die Randabsaugung in die Öffnung
eingesetzt wird. Siehe Abbildung unten.
Obere Montagehalterung.
Untere nivellierende Halterung.
KOCHMULDENÖFFNUNG
PLATTFORMTIEFE
DRAUFSICHT
VORDERANSICHTSEITENANSICHT
B
AUSSCHNITTBREITE
RANDABSAUGUNG
*152 mm hinter dem Arbeitsplattenausschnitt, wenn das interne Gebläse hinten montiert ist.
HINWEIS: Internes Gebläse 152 mm rund, seitliche, hintere oder untere Ableitung. Entfernt montiertes Gebläse 254 mm rund, hintere Ableitung.
Die Mittellinie gibt die Mitte des Ausschnitts für die Randabsaugung an.
