5

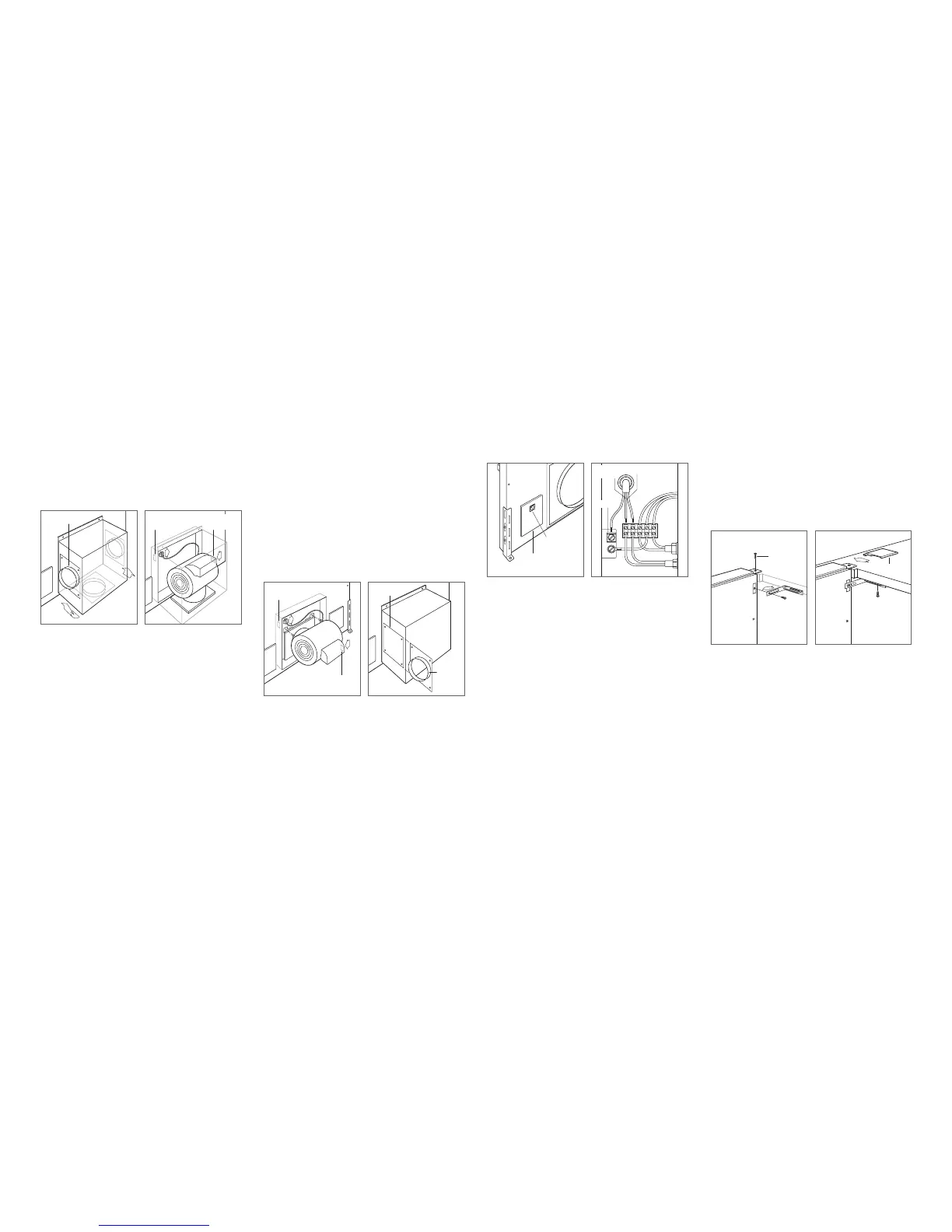

So wird das interne Gebläse an der Vorderseite der
Randabsaugung montiert, damit die Ableitung an der
Rückseite erfolgt:
1 Entfernen Sie das Gebläse vom Gebläsekasten.
2 Montieren Sie den Gebläsemotor mit den zwei
mitgelieferten Schrauben an der Randabsaugung.
3 Ziehen Sie den Gebläsestecker aus der Steckdose
der Randabsaugung heraus und stecken ihn in die
Steckdose des Gebläses ein. Siehe Abbildung unten.
4 Nachdem der Stecker eingesteckt und das Gebläse
gesichert wurde, installieren Sie den Gebläsekasten
mit den vier mitgelieferten Schrauben an der
Randabsaugung.
5 Entfernen Sie den 152-mm-Bund vom Gebläsekasten
und die feste Abdeckung von der Rückseite der
Randabsaugung. Bauen Sie dann den 152-mm-Bund
wieder auf der Rückseite und die feste Abdeckung am
Gebläsekasten ein. Siehe Abbildung unten.
Installation
INTERNES GEBLÄSE
So montieren Sie das interne Gebläse auf der Vorder- oder
Rückseite der Randabsaugung:
1 Drehen Sie den Gebläsekasten so, dass die runde
152-mm-Ableitung richtig positioniert ist. Ziehen Sie
dann das Kabel aus der Steckdose der Randabsaugung
heraus und stecken es in die Steckdose des Gebläses
ein. Siehe die Abbildungen weiter unten.
2 Nachdem die Verbindung des Gebläses hergestellt
wurde und sich die Ableitung in der richtigen Position
bendet, sichern Sie das Gebläse mit den vier
mitgelieferten Schrauben an der Randabsaugung.
INSTALLATION
DOWNDRAFT
RECEPTACLE
BLOWER
RECEPTACLE
COVER
COLLAR
Montage des Gebläses.
Abdeckung anbringen.
DISCHARGE
DOWNDRAFT
RECEPTACLE
BLOWER
RECEPTACLE
Linke, rechte oder untere
Ableitung.
Gebläseanschluss.
REMOTE-GEBLÄSE
1 Führen Sie die Stromversorgung vom entfernt montierten
Gebläse durch die Öffnung in der Randabsaugung
ein und sichern sie mit einer zugelassenen
Kabelzugentlastung.
2 Stellen Sie die Verbindung zwischen stromführend und
braun, Neutralleiter und blau sowie Erde und grün her.
Siehe Abbildung unten.
WIRING
COVER
POWER CORD
RECEPTACLE
Verdrahtungsort.
Verdrahtung des entfernt
montierten Gebläses.
MONTAGE DER ARBEITSPLATTE
Setzen Sie die Randabsaugung in die Öffnung ein, und
sichern Sie die unteren Halterungen mit den mitgelieferten
Holzschrauben am Schranksockel. Nach dem Sichern
der Halterungen werden die vorhandenen unteren
Halterungsschrauben festgezogen. Siehe Abbildung unten.
Sichern Sie die oberen Montagehalterungen mit den
mitgelieferten Holzschrauben an der Arbeitsplatte. Bei
Arbeitsplatten aus Hartächen kann Silikon verwendet
werden, das allerdings nicht bereitgestellt wird.
Nach dem Sichern der Arbeitsplatte werden die
Unterthekenhalterungen mit den mitgelieferten Schrauben
eingebaut. Anschließend montieren Sie die seitlichen
Abdeckungen. Siehe Abbildung unten.
MOUNTING
SCREW
COVER
Montage der Arbeitsplatte.
Installation der Abdeckung.
ABLEITUNG
STECKDOSE
GEBLÄSE
ABDECKUNG
BUND
STECKDOSE
GEBLÄSE
STECKDOSE
RANDABSAUGUNG
STECKDOSE
RANDABSAUGUNG
ABDECKUNG
MONTAGE-
SCHRAUBE
VERDRAHTUNGS-
ABDECKUNG
BLAU
BRAUN
ERDE
STECKDOSE
NETZKABEL
STROMFÜH-
REND
NEUTRALLEITER
