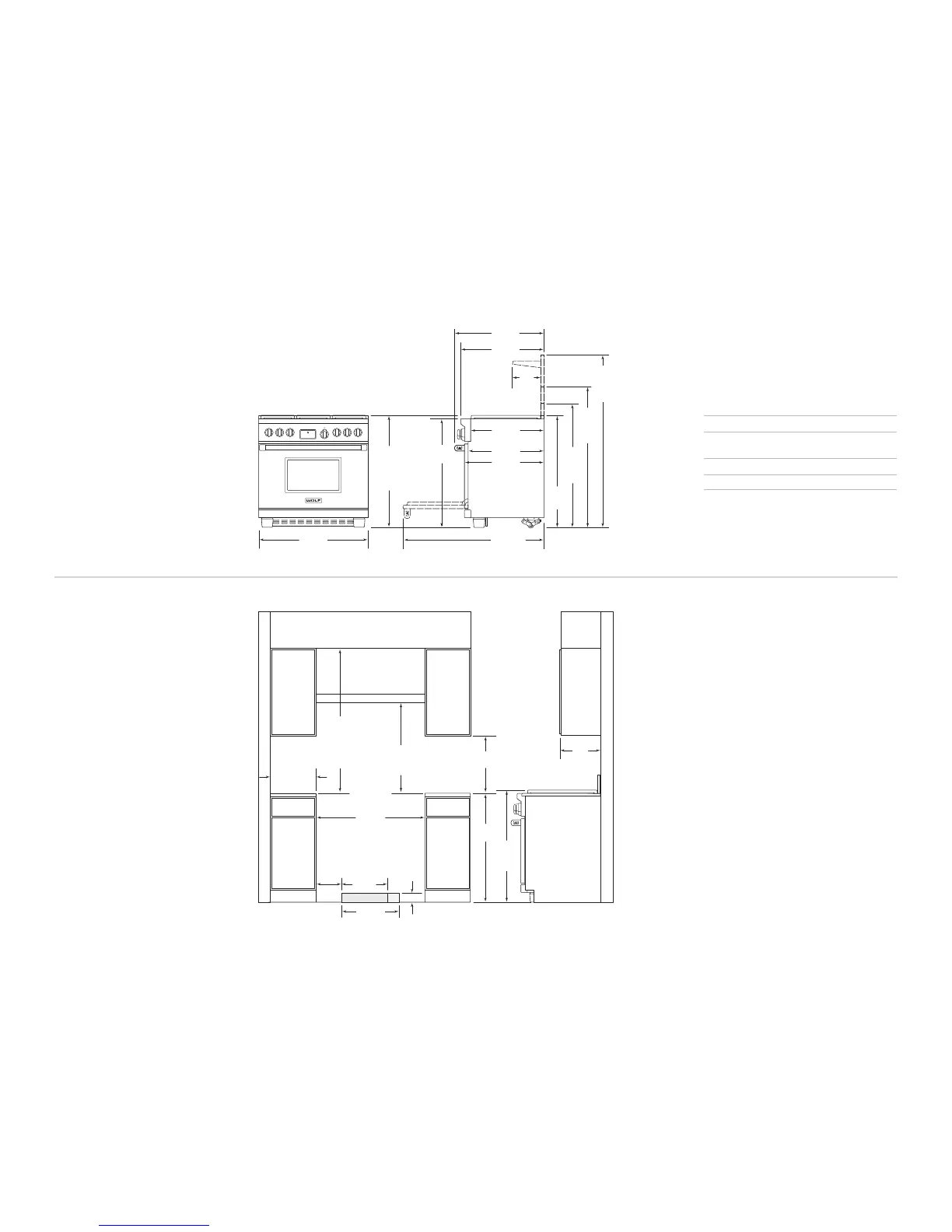

I S T R U Z I O N I P E R L’ IN STA LL AZ I ON E
483 mm
POSIZIONE
COLLEGAMENTO
ELETTRICO
914
mm
937 mm
ALLA
SUPERFICIE
DI COTTURA
CAPPA DI VENTILAZIONE
457 mm minimo
AL PIANO DI LAVORO
LA POSIZIONE DEL TUBO
DEL GAS ED ELETTRICO SI
ESTENDE DI 57 mm SUL
PAVIMENTO DALLA
PARETE POSTERIORE
914 mm
LARGHEZZA INCASSO FINITA
83 mm
216
mm
381 mm
POSIZIONE
DEL TUBO
DEL GAS
762 mm minimo A
914 mm massimo
AL FONDO DELLA CAPPA
DI VENTILAZIONE
914 mm minimo
DAL PIANO
DI LAVORO A
MATERIALI
COMBUSTIBILI
1.118 mm minimo
PER LA GRATICOLA
INSTALLAZIONI SU ISOLA: 305 mm DI SPAZIO MINIMO
DAL RETRO DEL PIANO COTTURA ALLA PARETE POSTERIORE
DEL MATERIALE COMBUSTIBILE SOPRA IL PIANO DI LAVORO -
0 mm AI MATERIALI NON COMBUSTIBILI
330 mm
massimo
152 mm
minimo
AI MATERIALI
COMBUSTIBILI
(ENTRAMBI
I LATI)
911 mm
LARGHEZZA TOTALE
937
m
m
ISOLA
1.165
mm
CON
254 mm
DI ALZATA
1
.419
mm
C
ON
508 mm
DI ALZATA
1.038
mm
CON
1
27 mm
DI ALZATA
1.194 mm
664 mm
635 mm
613 mm
6
99 mm
235
mm
749 mm
PROFONDITÀ TOTALE
*937 mm MINIMO A 991 mm MASSIMO
9
11
mm
937 mm
ALTEZZA
GENERALE
ALLA
S
UPERFICIE
DI COTTURA*
S P E C I F I C H E P E R L’ I N S TA L L A Z I O N E
D I M E N S I O N I G E N E R A L I
Larghezza complessiva 911 mm
Altezza generale
(
alla superficie di cottura) 937 mm
Profondità complessiva 749 mm
Larghezza apertura 914 mm
Le dimensioni potrebbero variare fino ±a 3 mm.
C
U C I N E P RO F E S S I O N A L I D U A L F U E L
9
1 4 mm
NOTA IMPORTANTE: nelle applicazioni non ad isola
è necessaria un’alzata minima di 127 mm per il modello
ICBDF366 e un’alzata minima di 254 mm per i modelli
ICBDF364C e ICBDF364G installati contro una superficie
combustibile. La rifinitura dell’isola e l’alzata di 127 mm
possono essere usate solo contro superfici non combustibili
nei modelli ICBDF364C e ICBDF364G.
