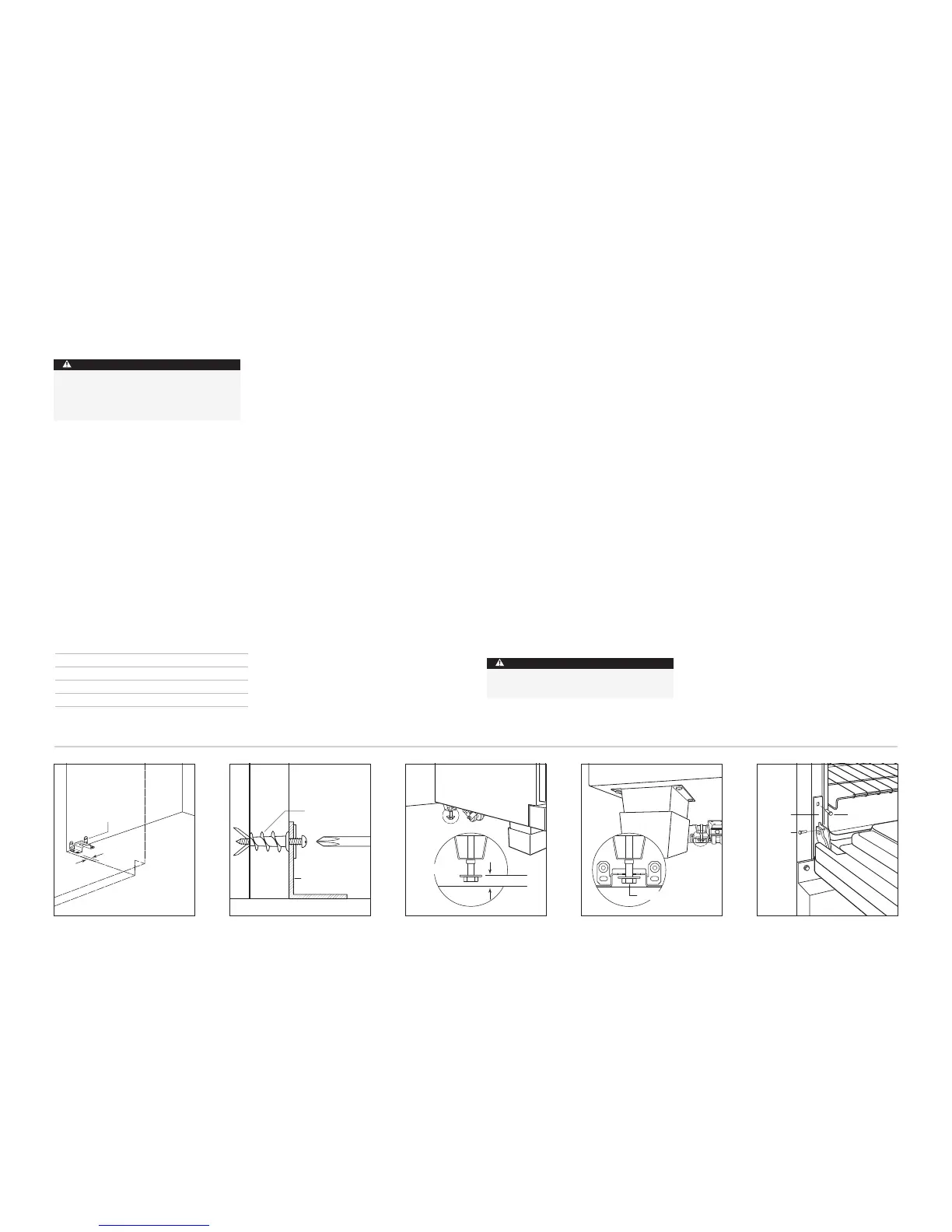

59
W I E D E R E I N B A U E N D E R B ACKOF EN TÜ R
WICHTIGER HINWEIS:
Die Backofentür(en)
sollte(n) nur dann ausgebaut werden, wenn dies
notwendig ist, um den Herd durch eine enge
Türöffnung zu transportieren. Die Tür sollte nur
von einem qualifizierten Servicetechniker oder
Installierer ausgebaut werden. Das Ausbauen der
Tür und das Wiedereinbauen kann zu einer
Beschädigung des Backofeninnenraums aus
Porzellan führen.
I N STA LL ATI ON SA N W E I S U N G E N
Scharnier-
halte-
platte
Obere Montage-
schraube
Scharnier-
stift
Sockelleiste
Wiedereinbau der Backofentür.
Wenn die Backofentür(en) ausgebaut wurde(n),
gehen Sie wie folgt vor, um sie wiederein-zubauen:
1)
Halten Sie die Backofentür auf beiden Seiten fest,
und positionieren Sie sie so, dass die
T
ürscharniere auf die Öffnungen im
Backofenrahmen ausgerichtet sind.
2)
Halten Sie die Backofentür in einem Winkel von ca.
30° von der Vertikalen fest, und schieben Sie die
S
charniere in die Öffnungen, bis die unteren
Scharnierarme vollständig in die
Scharnieraufnahmen eingreifen.
3)
Öffnen Sie die Backofentür, bis sie ganz geöffnet
ist. Entfernen Sie den Scharnierstift vom
entsprechenden Scharnierarm. Siehe die
Abbildung unten.
4)
Bauen Sie die Scharnier-Halteplatte mit den oberen
und unteren Montageschrauben wieder ein.
5)
Öffnen und schließen Sie die Tür komplett, um
sicherzustellen, dass sie richtig installiert ist.
6)
Bei 1.219-mm- und 1.524-mm-Herden führen Sie
diese Schritte für beide Backofentüren durch.
7)
Bauen Sie die untere Sockelleistenbaugruppe
wieder ein.
WICHTIGER HINWEIS:
Ziehen Sie die Scharnierklaue,
die sich direkt gegenüber der Scharnierstiftposition
befindet, vollständig heraus und führen Sie sie in die
Scharnieröffnung ein, bevor sie in die entgegengeset-
zte Seite eingeführt wird. Dadurch wird die Installation
der Backofentür erleichtert.
VORSICHT
Die Backofentür nicht am Türgriff hochheben
oder tragen.
T R O C K E N B A U WA N D - A N W E N D U N G E N
Nach dem ordnungsgemäßen Positionieren der
Kippschutzhalterung verwenden Sie Wanddübel, um
s
ie an der Wand zu befestigen. Drehen Sie den Dübel
mit einem Kreuzschlitzschraubendreher oder einem
Elektroschrauber mit niedriger Drehzahl in die
O
berfläche der Trockenbauwand, bis die zwei
Schneideklingen die Oberfläche durchdringen. Üben
Sie einen sanften Vorwärtsdruck aus, um den Bund so
weit zu drehen, bis er bündig an der Wandoberfläche
s
itzt. Siehe die Abbildungen weiter unten. Verwenden
Sie Schrauben Nr. 8 und Unterlegscheiben, um die
Kippschutzhalterung an der Wand zu befestigen.
WICHTIGER HINWEIS:
Bohren Sie die Löcher vor,
wenn bei dem Einbau des Wanddübels Probleme
auftreten. Für harte Wandbauplatten oder eine
Doppelplattenkonstruktion verwenden Sie eine
6-mm-Bohrkrone. Für Vollgipswände verwenden
Sie eine 11-mm-Bohrkrone.
H O L Z B O D E N A U S F Ü H R U N G E N
Nach ordnungsgemäßer Positionierung der
Kippschutzhalterung bohren Sie 5-mm-Pilotlöcher
durch den Boden. Verwenden Sie Schrauben Nr. 12
und Unterlegscheiben, um die Halterung am Boden
zu befestigen.
B E T O N B O D E N A U S F Ü H RU N G E N
Nach der ordnungsgemäßen Positionierung der
Kippschutzhalterung bohren Sie 10-mm-Löcher in
den Beton, die mindestens 38 mm tief sind.
Verwenden Sie 10-mm-Keilanker, um die Halterung
am Boden zu befestigen.
E I N S T E L L E N D E S K I P P S C H U T Z B O L Z E N S
Nachdem die Halterung in Position befestigt
wurde, stellen Sie den Kippschutzbolzen auf der
R
ückseite des Herdes so ein, dass die Oberseite
der Unterlegscheibe maximal 22 mm vom Boden
entfernt ist. Schieben Sie den Herd in die Öffnung,
u
nd überprüfen Sie, ob der Kippschutzbolzen
einrastet. Siehe die Abbildungen weiter unten.
W
ICHTIGER HINWEIS:
D
ie Oberseite des Herdes
muss waagrecht sein. Zum Nivellieren des Herdes
benutzen Sie die verstellbaren vorderen Beine und
die hinteren Gleitrollen.
Heben Sie das Gerät mithilfe der vorderen Beine
und hinteren Gleitrollen auf die gewünschte Höhe
a
n. Die Beine und Gleitrollen ermöglichen eine
Höheneinstellung von 54 mm. Zum Einstellen der
hinteren Gleitrollen verwenden Sie einen 19-mm-
Steckschlüssel. Die vorderen Beine werden durch
Drehen des unteren Sechskantteils des Beines
verstellt.
Die Kippschutzhalterung kann installiert werden,
indem sie mit den im Lieferumfang enthaltenen
Befestigungsmitteln an der Wand oder am Boden
befestigt wird.
Den richtigen Abstand von der linken Seite der
Öffnung zur Kippschutzhalterung entnehmen Sie
der nachstehenden Tabelle und Abbildung.
Dadurch wird sichergestellt, dass der
Kippschutzbolzen richtig in die Halterung eingreift.
M O D E L L A
Herd, 762 mm 5 mm
Herd, 914 mm 14 mm
Herd, 1.219 mm 5 mm
Herd, 1.524 mm 8 mm
I N S TA L L AT I O N
D E R
K
I P PS CH UT Z HA LTE RUN G
A
KIPPSCHUTZHALTERUNG
Position der Kippschutzhalterung.
KIPPSCHUTZHALTERUNG
WANDDÜBEL
Einbau eines Wanddübels.
MAX 22 mm
KIPPSCHUTZBOLZEN
Einstellen des Kippschutzbolzens.
KIPPSCHUTZHALTERUNG
EINGERASTET
Kippschutzbolzen eingerastet.
ACHTUNG
D
ieser Herd kann umkippen, was zu
Verletzungen von Personen führen könnte.
Installieren Sie die im Lieferumfang des
H
erdes enthaltene Kippschutzhalterung.
