Instalación del quemador lateral
INSTALACIÓN DE LA CUBIERTA DEL QUEMADOR
LATERAL
1 El quemador lateral se coloca dentro de la cubierta para
transportarlo. Levante el quemador lateral de la cubierta
para retirarlo.
2 Cuelgue la cubierta de los oricios superiores del carro,
enroscando con la mano cuatro tornillos de rosca
métrica de 10-32 que vienen insertados en las ranuras
superiores de la cubierta. No apriete por completo los
tornillos hasta que la cubierta quede correctamente
alineada. Consulte la siguiente ilustración.
3 Coloque la herramienta de alineación que viene con
el reborde que está en el espacio entre la parrilla y la
cubierta, como se muestra en la siguiente ilustración.
4 Para alinear el frente de la cubierta, empuje la herra-
mienta de alineación hacia atrás hasta que el bloque
central de la herramienta esté a ras con la brida vertical
frontal de la cubierta.
5 Alinee la parte frontal de la cubierta (arriba y abajo) con
la herramienta de alineación hasta que la parte superior
de la herramienta esté a ras con la supercie curva de la
parrilla. Alinee la cubierta (al frente y atrás) con la herra-
mienta hasta que el frente de la herramienta esté a ras
con el frente de la parte curva. Apriete el tornillo superior.
Consulte la siguiente ilustración.

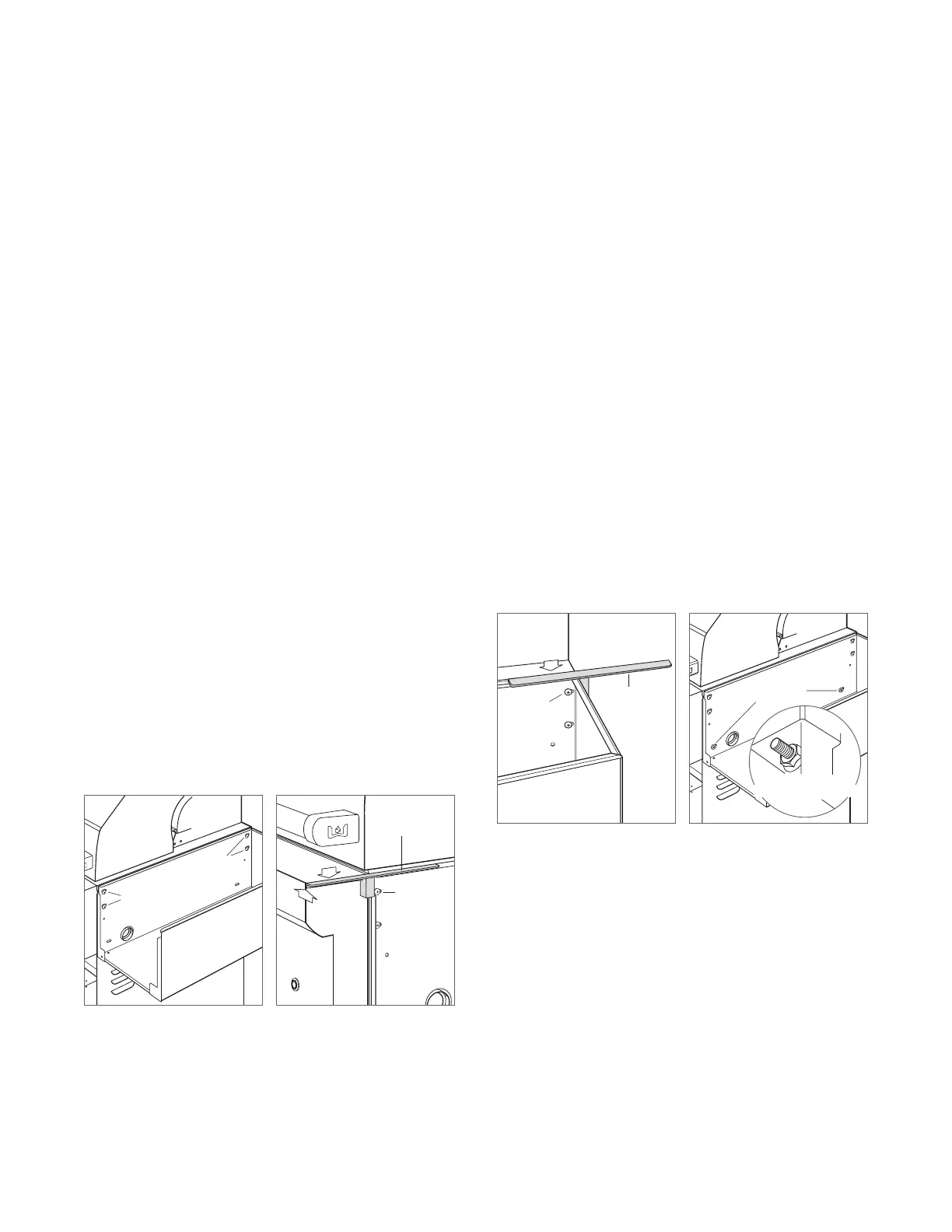

TORNILLOS
TORNILLOS
HERRAMIENTA
DE ALINEACIÓN
SUPERFICIES
A RAS
TORNILLO
SUPERIOR
Cuelgue la cubierta Alinee la parte frontal de la
cubierta
6 Para alinear la parte posterior de la cubierta, coloque
la herramienta de alineación en la parte posterior de la
cubierta. Alinee la parte posterior de la cubierta (arriba
y abajo) con la herramienta de alineación hasta que la
parte superior de la herramienta esté a ras con la super-
cie de la parrilla. Apriete el tornillo superior. Consulte la
siguiente ilustración. Con la herramienta de alineación,
verique que el frente de la cubierta no se mueva y
vuelva a alinear si es necesario.
7 Retire la herramienta de alineación y apriete los otros
dos tornillos en las ranuras justo debajo de los tornillos
superiores.
8 Instale dos tornillos de resalto de cabeza hexagonal de
5
/16 x
3
/8 incluidos en los oricios inferiores de la cubierta
y a través del carro. Coloque dos tuercas hexagonales
de
1
/4–20 desde el interior del carro y apriete. Consulte la
siguiente ilustración.
HERRAMIENTA
DE ALINEACIÓN
SUPERFICIES
A RAS
TORNILLO
SUPERIOR
TORNILLOS
DE RESALTO
TUERCA HEXAGONAL
(DENTRO DEL CARRO)
Alinee la parte posterior de la
cubierta
Asegure la cubierta
