8 | Service à la clientèle de Wolf 800.222.7820

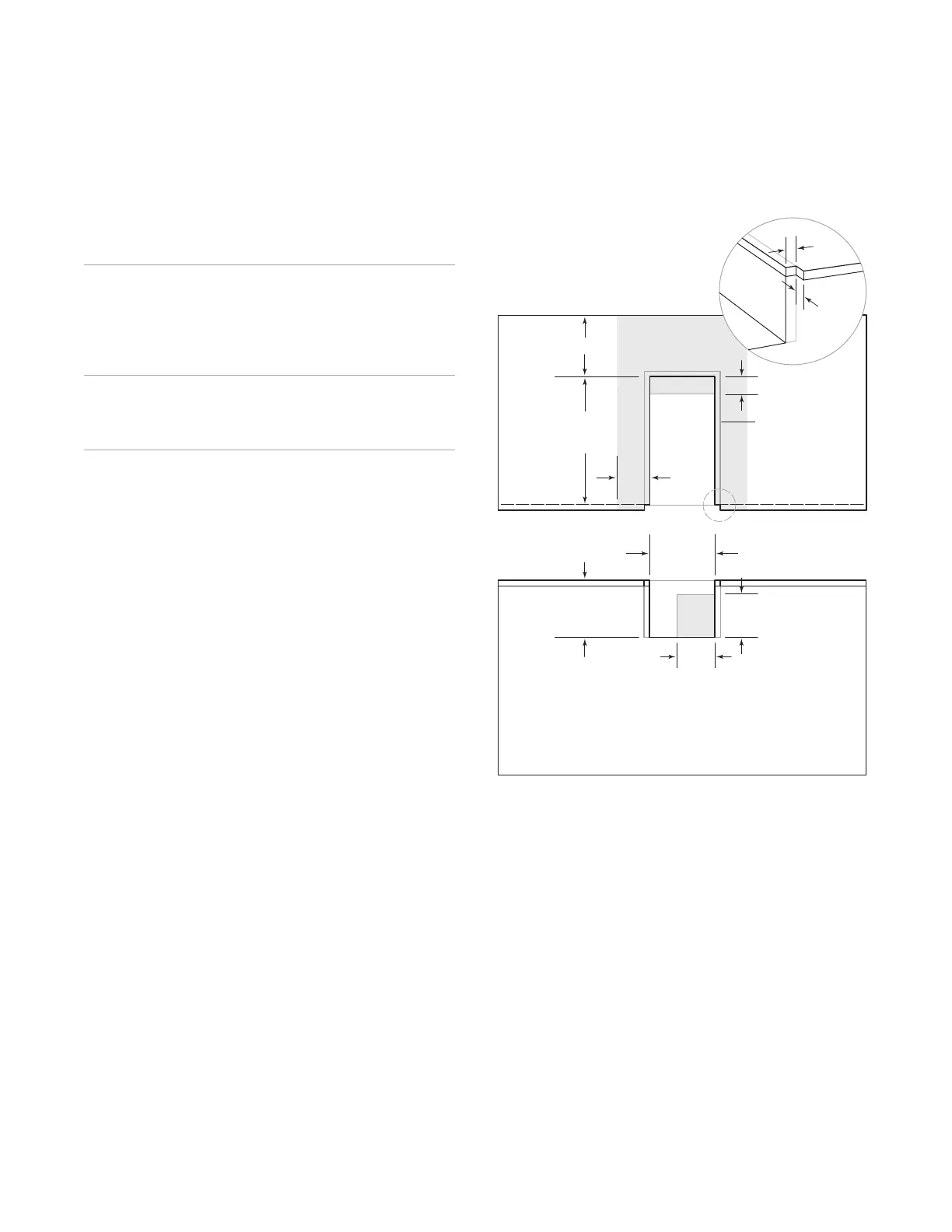

SPÉCIFICATIONS
10 po (254)
HAUTEUR DE
L’OUVERTURE
24
1
/4 po (616)
PROFONDEUR
D’OUVERTURE
6 po
(152)
OUVERTURE
DU MODULE
9
/16 po
(14)
DÉBORD DU
COMPTOIR
CHEVAUCHEMENT
DU MODULE
VUE DE FACE
VUE DE DESSUS
12 po (305)
OUVERTURE
REMARQUE : la zone ombragée au-dessus du comptoir indique le dégagement
minimal jusqu’aux surfaces combustibles; des matériaux combustibles ne peuvent
pas se trouver dans cette zone. Une doublure isolée n’est pas requise.
G
8 po
(203)
7 po
(178)
G
3 po
(76)
12 po (305)
Module à brûleur
INSTALLATION
Grils pour l’extérieur
PORTES ET TIROIRS ACCESSOIRES
OUVERTURE
PORTES LARGEUR HAUTEUR
Simple de 18po 16¼ po (413) 19po (483)
Double de 30po 28¼ po (718) 19po (483)
Double de 36po 34¼po (870) 19po (483)
Double de 42po 40¼ po (1022) 19po (483)
Double de 54po 52¼ po (1327) 19po (483)
TIROIRS LARGEUR HAUTEUR
Tiroir simple 27¼ po (692) 9¾po (248)
Unité à 2 ou 3 tiroirs 12
1
/8po (308) 19po (483)
Unité tiroir/porte 29¼ po (743) 19po (483)
