Installation du brûleur latéral
FAISCEAU AUXILIAIRE (LE CAS ÉCHÉANT)
Si le gril pour l’extérieur de Wolf possède un numéro de
série avant les chiffres indiqués (OG30: 11364339, OG36:
11363946, OG42: 11363911), un faisceau auxiliaire sera
fourni avec le brûleur latéral. Si non, communiquez avec le
service à la clientèle de Wolf au 800-222-7820.
1 Le panneau arrière supérieur du chariot du gril doit être
retiré pour installer le faisceau auxiliaire. Retirez le pan-
neau arrière en retirant les quatre vis.
2 À l’aide des liens torsadés fournis, xez le faisceau auxi-
liaire à la chambre de cuisson ou au faisceau de câbles
existant. Une grappe de connecteurs à quatre broches
doit être orientée vers l’arrière du gril et un connecteur à
deux broches doit être orienté vers l’avant. Le faisceau
doit être arrimé fermement et ne doit pas toucher à la

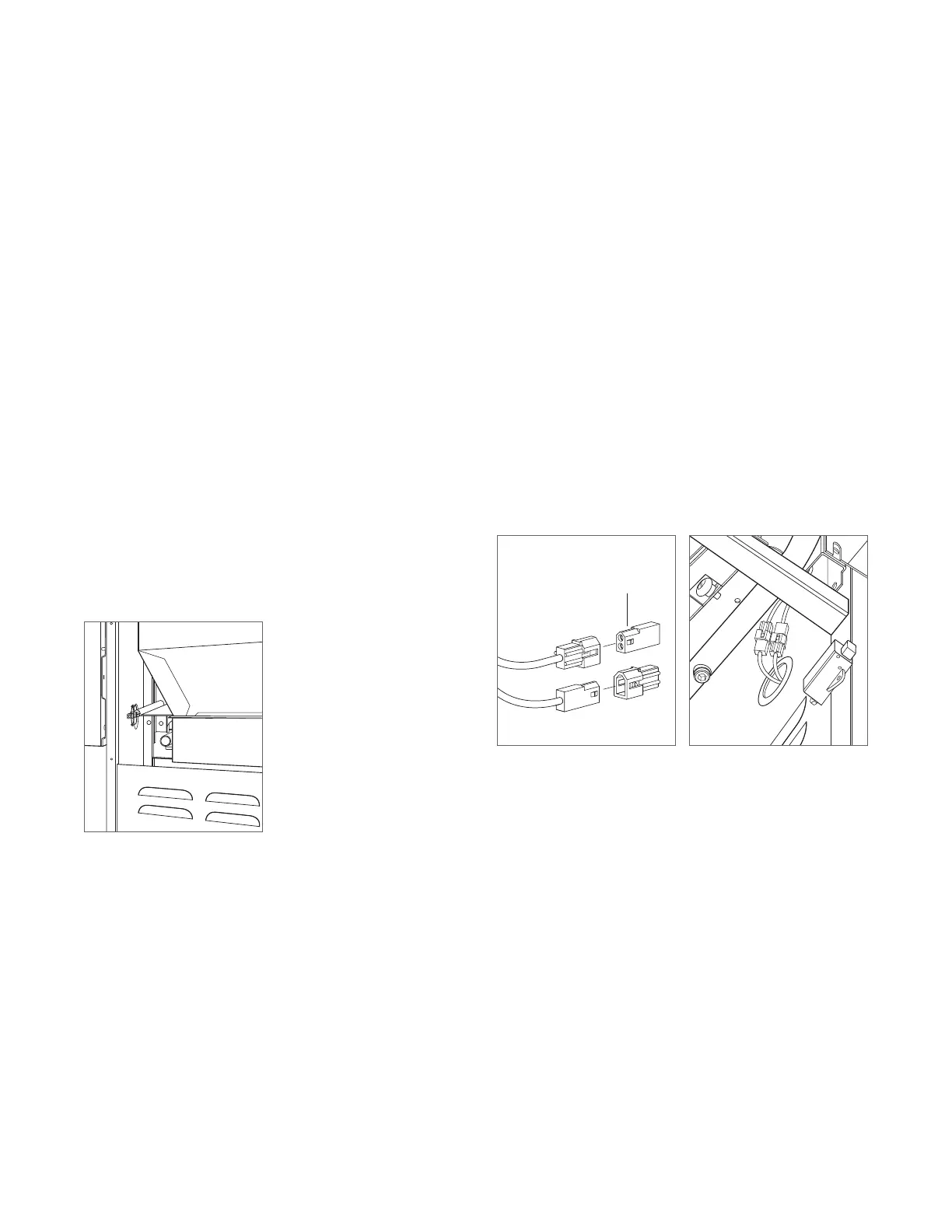

chambre de cuisson du gril. Reportez-vous à l’illustration
ci-dessous.
3 S’il est relié, débranchez le connecteur à quatre bro-
ches du transformateur situé à l’arrière du gril. Fixez
un des connecteurs à quatre broches au connecteur
à quatre broches xé au gril. Fixez l’autre connecteur
à quatre broches au connecteur à quatre broches du
transformateur.
4 Retirez le boîtier du connecteur non garni du faisceau
de câbles provenant du gril. Insérez chaque boîtier du
connecteur du faisceau du brûleur latéral dans le boîtier
correspondant sur le faisceau du gril et sur le faisceau
auxiliaire. Il y a deux connexions à effectuer. Repor-
tez-vous aux illustrations ci-dessous.
5 Réinstallez le panneau arrière du chariot.
INSTALLATION
Faisceau auxiliaire
CONNECTEURS
NON GARNIS
Connecteurs
Boîtier du connecteur
