Instalación
EXTRACTOR INTERNO
AVISO IMPORTANTE:
El extractor debe ser instalado
y conectado antes de hacer la conexión eléctrica a la
campana.
Para modelos con un panel inferior, el panel debe retirarse
antes de instalar el soplador. Consulte la siguiente
ilustración.
1 Retirar los ltros.
2 Para el modelo VW30S, retire la tapa del tornillo y el
tornillo para quitar el espaciador. Consulte la siguiente
ilustración.
3 Introduzca el enchufe de tres clavijas del cable del
extractor en el tomacorriente de la campana. Consulte la
ilustración.
4 Introduzca el extractor alineando el escape circular del
extractor con el escape de la campana.
5 Introduzca el enchufe del cable del extractor en el
tomacorriente del extractor.
Consulte la ilustración.
6 Asegure el extractor a la campana con los dos tornillos
de montaje que vienen incluidos.
7 Para el modelo VW30S, instale el espaciador, el tornillo y
la cubierta.

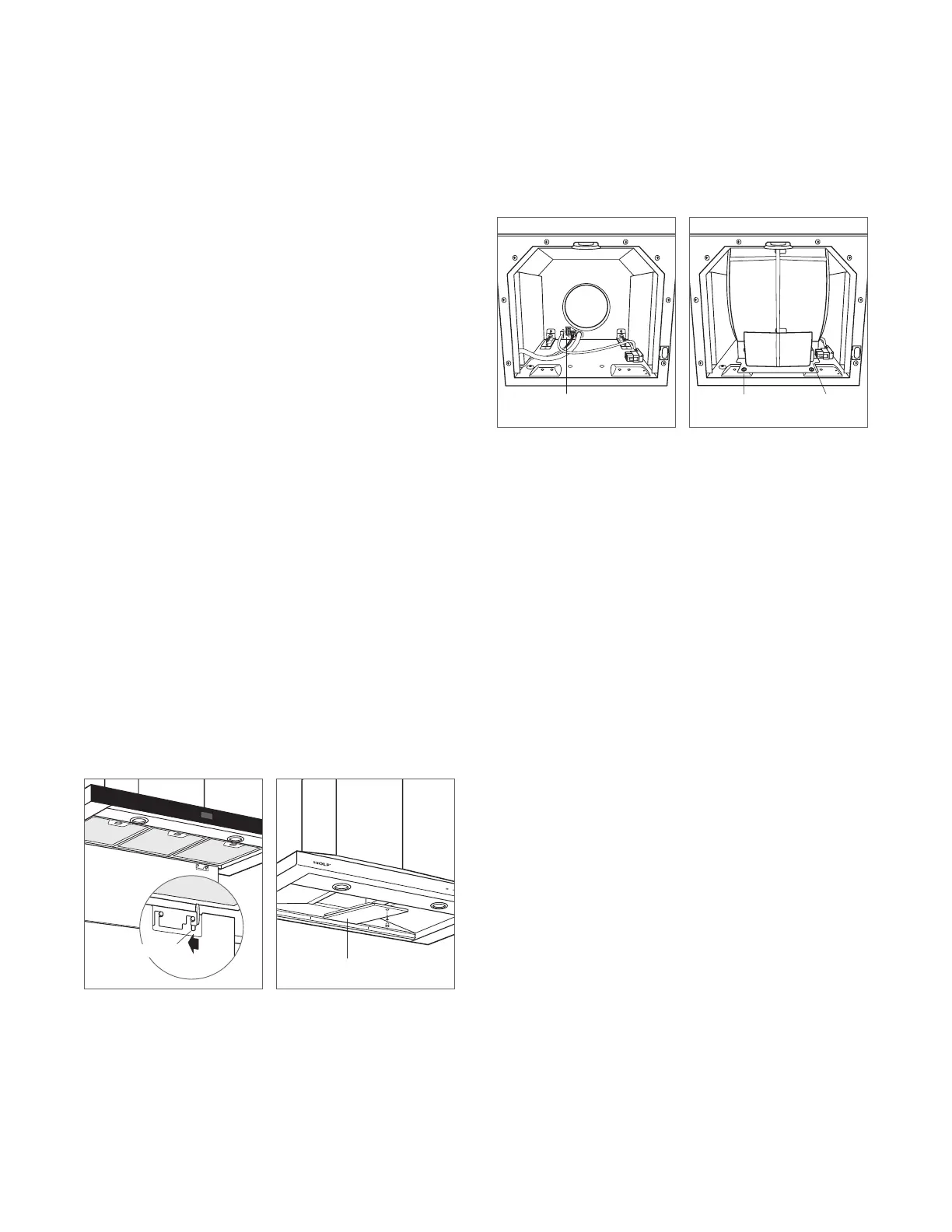

INSTALACIÓN
TOMACORRIENTE
TOMACORRIENTE
TORNILLO
DE MONTAJE
Tomacorriente de la campana Instale el extractor
TA B
SPACER
Desmontaje del panel inferior Separador de espaciadores
(modelo VW30S)
LENGÜETA
ESPACIADOR
