INSTALACIÓN
Conexiones de cableado
CABLEADO DEL EXTRACTOR EN LÍNEA / REMOTO
1 Retire la cubierta superior de la caja eléctrica extrayendo
los dos tornillos. Consulte la ilustración.
2 Retire uno de los oricios redondos con un
destornillador de punta plana.
3 El bloque de terminales está cableado para un soplador
interno. Para los sopladores en línea y remotos, los
cables azul y marrón existentes deben retirarse y
colocarse en las dos posiciones de la izquierda para
acomodar el cable del soplador en línea o remoto.
Consulte la ilustración.
4 Inserte el cable Romex
®
del soplador en línea o remoto
a través del agujero ciego y asegúrelo con un alivio de
manchas aprobado para cables.
5 Conecte el blanco al azul, el negro al marrón y el verde al
tornillo de tierra. Consulte la ilustración.
6 Verique que todos los cables estén seguros y que no
estén atrapados entre la cubierta, e instale la cubierta.
BLANCO
NEGRO
VERDE
TIERRA
AZUL
MARRÓN
AL EXTRACTOR EN
LÍNEA O REMOTO
AZUL
MARRÓN

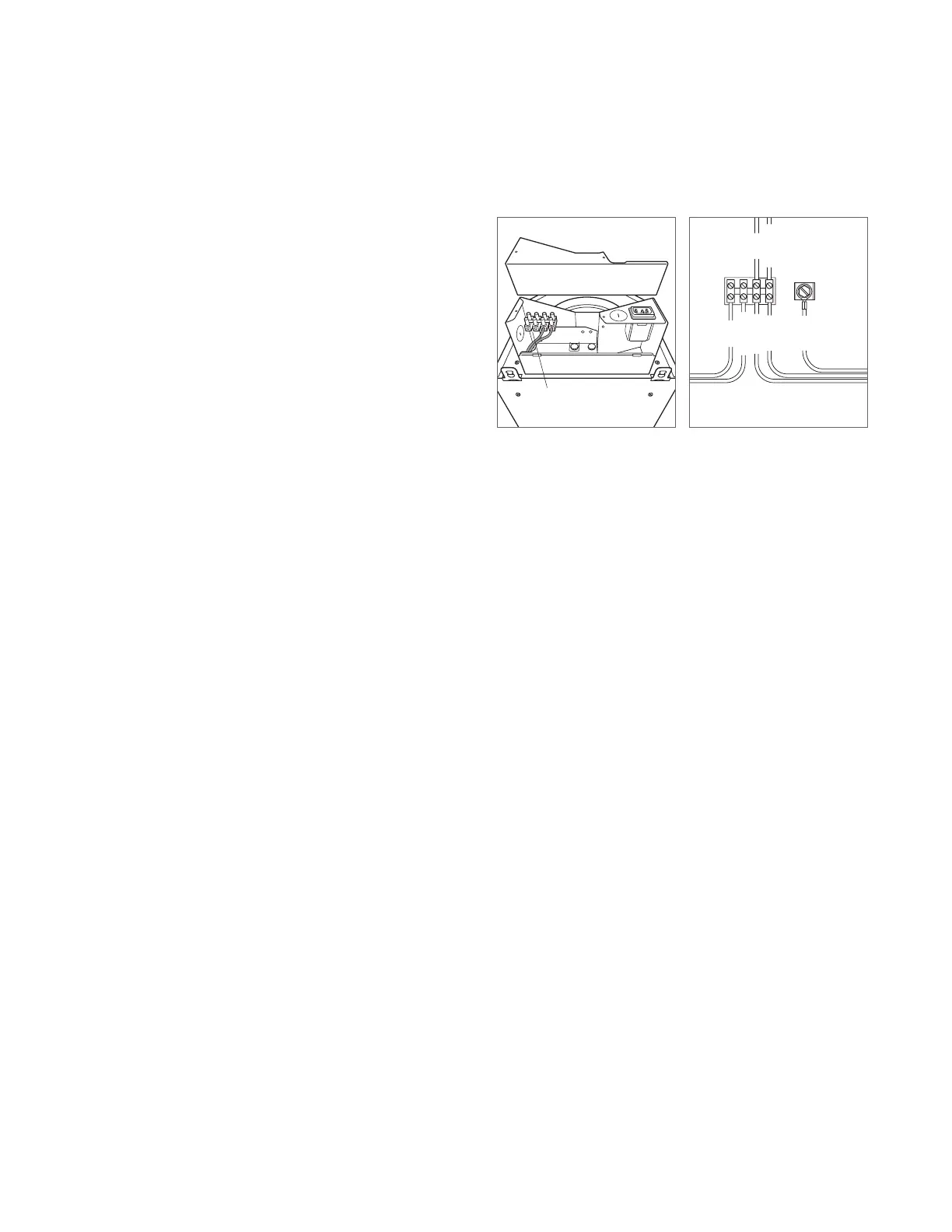

Ubicación del cableado
Cableado del extractor
en línea/remoto
MUEVA LOS
CABLES AQUÍ
