WolfVision VZ-P18 - Teile des Visualizers

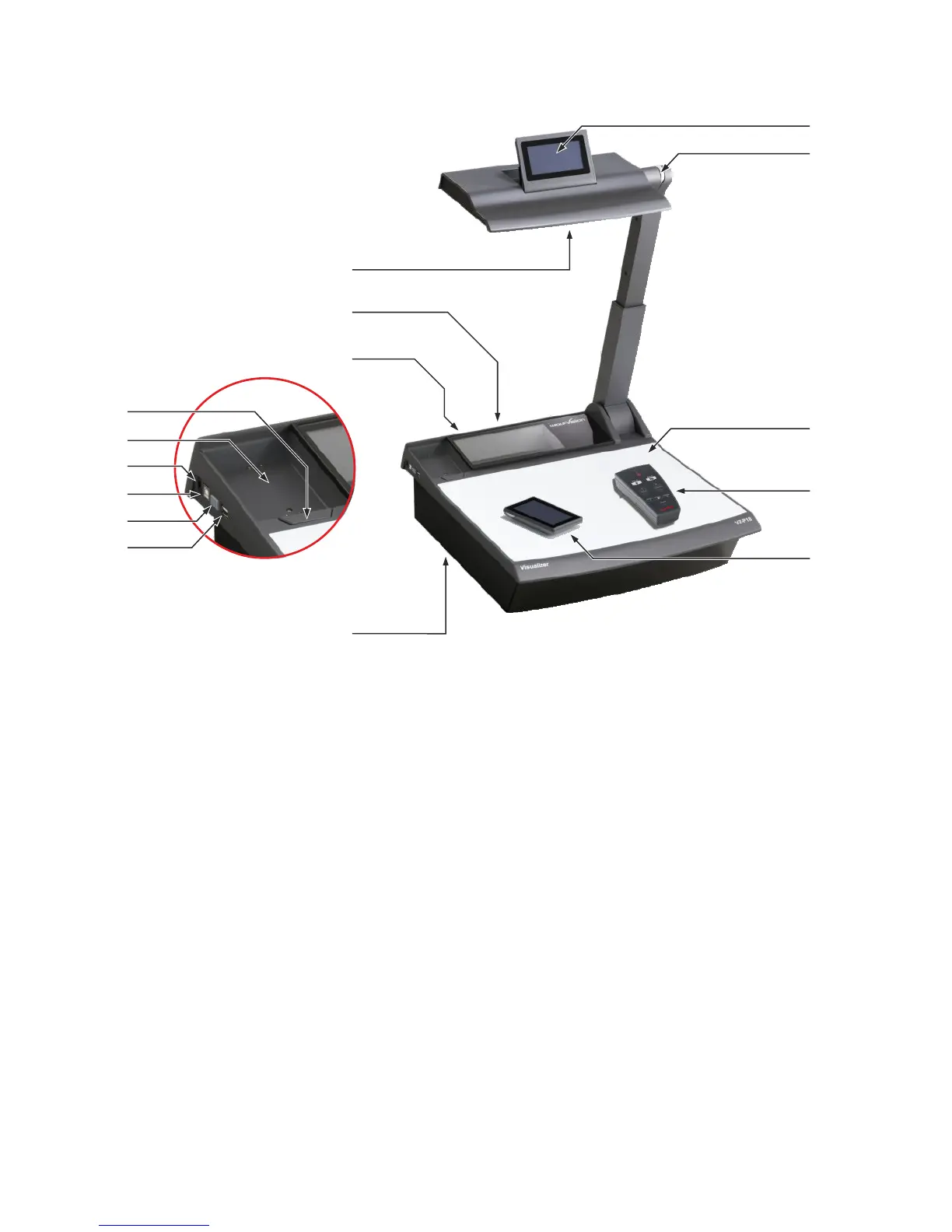

Teile des Visualizers
#1
#8
#10
#1 Diebstahlsicherung der Fernbedienung Schraube zum Fixieren der Fernbedienung
(Geräteunterseite, siehe Seite 25)
#2
#3 POWER Taste und Betriebsanzeige LED(siehe Seite 5)
#4 USB Host Anschluss zum Computer (siehe Seite 15)
#5 DC-Ausgang für externe Lichtbox (siehe Seite 25)
#6 Ladeschale für die Touch Fernbedienung (siehe Seite 6)
#7 Touch Fernbedienungs-Entnahmetaste Taste drücken und die Fernbedienung entnehmen
#8 Anschlüsse (auf der Geräterückseite - siehe nächste Seite)
#9 Infrarot Empfänger (hinten und unter dem Abdeckglas)
#10 Abtastkopf (empfindliche Spiegeloberfläche)
#11 Touch Head (Touchscreen) am Abtastkopf (siehe Seiten 6ff)
#12 Zoomrad (siehe Seite 13)
#13 Arbeitsfläche (siehe Seite 5)
#14 Infrarot Fernbedienung (siehe Seite 11 und 22)
#15 Touch Fernbedienung (Funk) (siehe Seiten 6ff)
USB Client Anschluss für externe Massenspeichergeräte) (siehe Seite 17)
