PISTOLA DE INFLADO
12
WONDER SPA
CONTENIdO dEL EMBALAJE
• 1pistoladeinado
• 1 tubo
1
• Certicadodecalibrado
FASE 1

1. Para montar el tubo contenido en el embalaje, enrosque manualmente
el conector del tubo (W) al empalme de la pistola de inado (Y) hasta
elcontactoconlajunta;luegocierresoloconlaayudadellavesde12,
realizando ¼ de giro.
2. Conecteyaprietelapartetraseradelapistoladeinadoalcompresor
o a la fuente de aire comprimido/nitrógeno mediante el acoplamiento
roscado de latón ¼ GAS (Z).

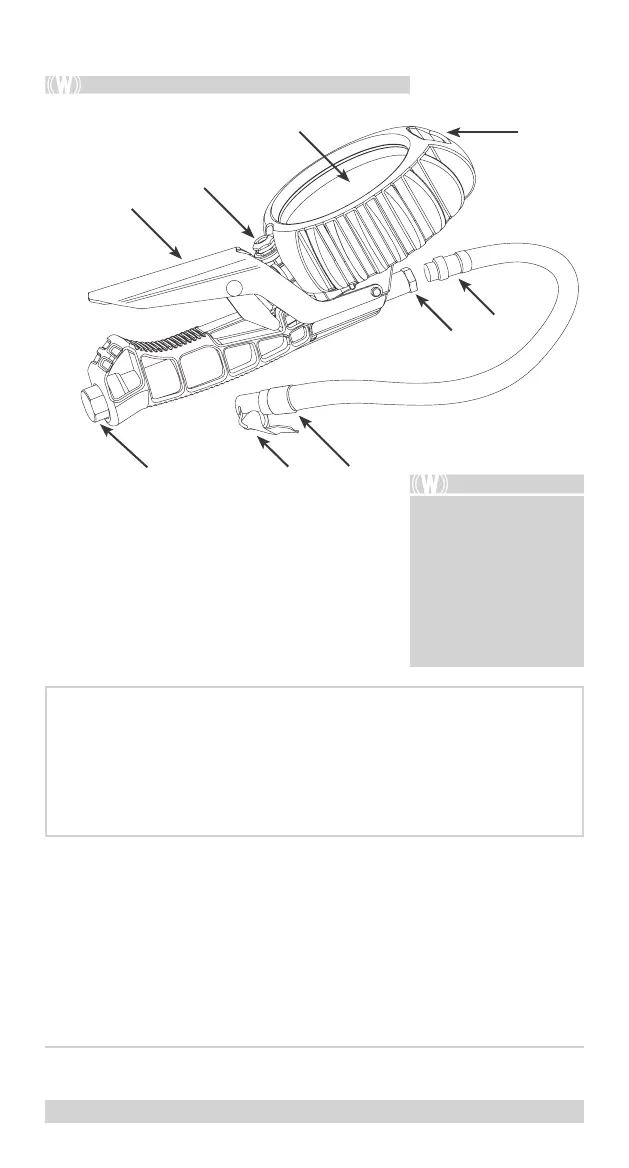

Palanca de conexión
Cuadrante
Ojál
Manilla
Válvula de descarga
Conector del tubo
Terminal
Empalme
Acoplamiento roscado
de latón
A -
B -
L -
M -
S -
W -
X -
Y -
z -
1
núm. 1961 (150 cm) para válvulas estándar − núm. 1971 (60 cm) para válvulas estándar (equipamiento
únicoyexclusivodelnúm.1997)− núm. 1961/3 (300 cm) para válvulas estándar (opcional por encargo)
Enestemanual,lasnotasylascaracterísticas
técnicas son válidas para los productos
enumerados a continuación, excepto donde se
especicalocontrario:
• pistola Superdainu;
• pistola 1999;
• pistola Eurodaimo;
• pistola 2014;
• pistola 1997.
L
B
S
M
Z A X
Y
W
Una vez extraído del embalaje,
asegúrese de que el producto y sus
componentes estén intactos, sin daños
visibles,yquenohayansufridodaños
durante el transporte.
