PA 4100
Multizone Mixer & Power Amplier
OFF
ON
ON
OFF
ON
OFF

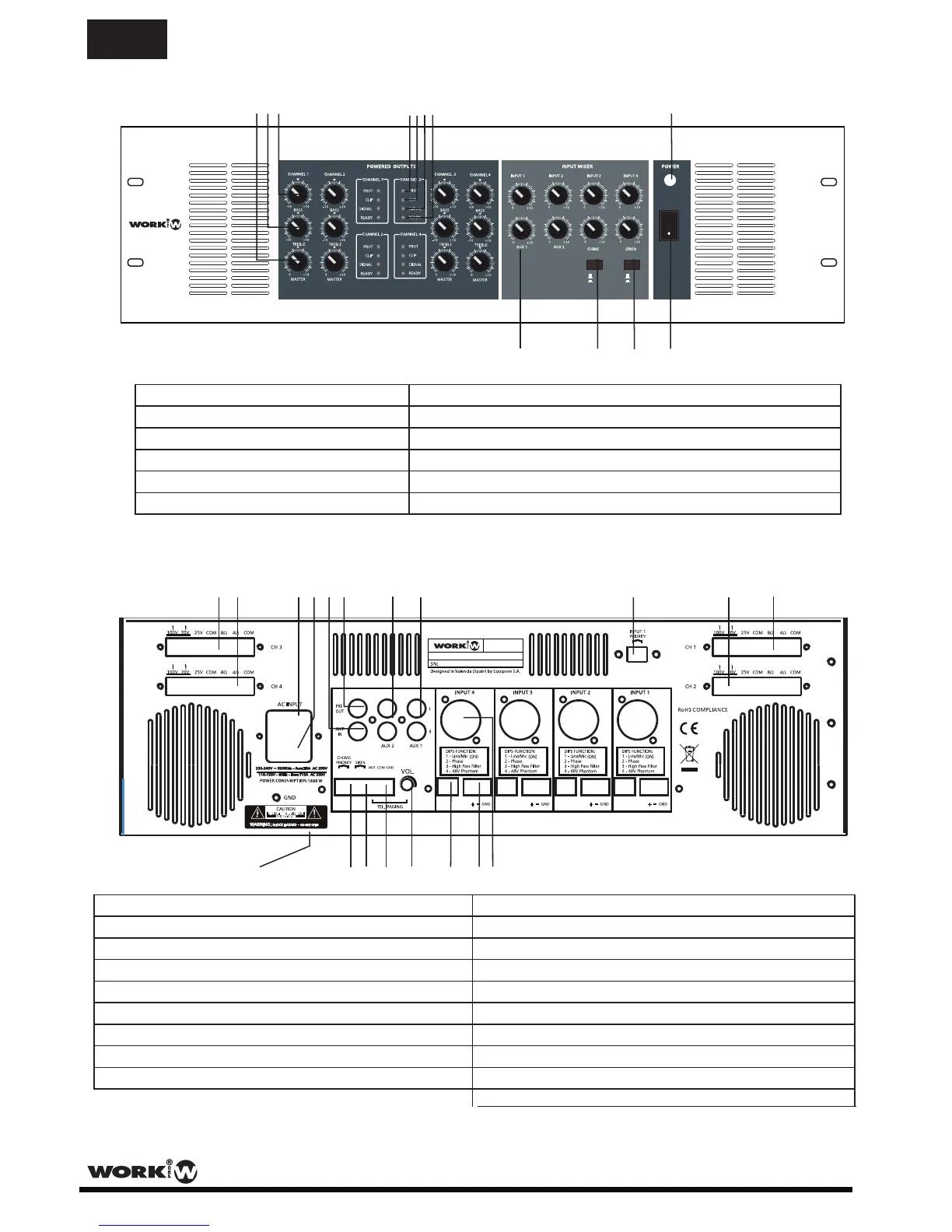

PANEL FRONTAL
8
User Manual/Manual de Uso PA 4100
1
2
3
4
5
6
7
8
9
10
11
12
4. LED Protection
9. Controles de volumen de entrada (1-4, AUX 1-2, CHIME, SIREN)
1. Control de volumen salida Masterl
8. LED Power ON
2. Treble (Control de tono)
7. LED Ready
10. CHIME (Interruptor ON/OFF)
11. SIREN (Interruptor ON/OFF)
12. Interruptor principal ON/OFF
5. LED Clip
6. LED Signal
3. Bass (Control de Tono)
* NOTA: Los puntos del 1 al 7 están mostrados para OUTPUT channel 1. Outputs 2 - 4 son idénticas.
* NOTA: Los puntos 24 a 26 están mostrados para INPUT 4. INPUTS 1 - 3 son idénticasl.
13
14
15
16
17
18
19
20
21
22 23
24
25
26
27
28
29
30
31
21. Terminales de Prioridad Input 1
24. Entrada 4 (COMBI(XLR3P-Jack)/balanceada)
20. Entrada AUX 1 (RCA)
28. Terminales de entrada TEL/EMER
29. Terminales SIREN
30. Terminales de prioridad CHIME
31. Selector de tensión de entrada
19. Entrada AUX 2 (RCA )
27. Control de nivel de entrada TEL/EMER
25. Entrada 4 (Terminal block)
26. Entrada 4 (Dip-switch para funciones)
17. Entrada Power amp (RCA)
18. Salida Pre out (RCA)
13. OUTPUT 3 (Salida altavoces alta/baja impedancia)
22. OUTPUT 2 ( )Salida altavoces alta/baja impedancia
14. OUTPUT 4 (salida altavoces alta/baja impedancia)
23. OUTPUT 1 ( )Salida altavoces alta/baja impedancia
15. Toma de alimentación
16. Portafusible AC
(bottom side)
PA 4100
Multizone Mixer & Power Amplier
ES
