Würth DIGA WO-1/21 - Principio DI Funzionamento

50
Tensione nominale 6 V DC
Capacità 1,5 Ah
Temperatura ambiente 5 - 50 °C
Riserva di energia con batteria completa-
mente carica
ca. 3000
ssaggi
Principio di funzionamento
L'apparecchio è dotato di un dispositivo di com-
bustione che si innesca con una miscela di gas
esplosiva ed è attivato da pistoni per l'inserimento
degli elementi di ssaggio. Durante il processo di
combustione si vericano emissioni di gas di scarico
e rumore, che possono costituire un pericolo per
la salute. Si prega di osservare le disposizioni di
sicurezza prescritte.
Accumulatore e caricabatteria
(ill. II)
Caricamento della batteria
Prima della prima messa in servizio e dopo inuti-
lizzo prolungato la batteria deve essere ricaricata
per 24 ore, per raggiungere la piena capacità.
■ Per rimuovere l’accumulatore [5]
dall'apparecchio premere entrambi i tasti di
sgancio [6].
■ Collegare l'alimentatore alla presa di corrente
e lo spinotto di carica all'ingresso sul caricabat-
terie.
3 Il caricamento inizia, non appena
l’accumulatore [5] viene inserito nell'unità
di ricarica. Durante il processo di carica la
batteria a il caricabatterie si surriscaldano, ciò
è normale.
Spie di controllo
Per il monitoraggio dello stato della ricarica il
caricabatteria è dotato di una spia LED rossa e di
una verde:
■ LED verde acceso:
3 Caricabatterie pronto all'uso; batteria completa-
mente carica.
■ LED rosso acceso:
3 Procedura di ricarica in corso; la batteria è in
ricarica.
■ Il LED rosso e verde lampeggiano in alternanza:
3 anomalie di temperatura; accumulatore troppo
caldo e non può essere ricaricato.
• Estrarre la batteria e lasciare rareddare.
■ Il LED rosso e verde lampeggiano insieme:
3 nessuna ricarica possibile; accumulatore
difettoso.
• Sostituire la batteria.
Indicatore stato di carica dell'accumu-
latore/Spia di manutenzione
Questa spia presente sull'apparecchio serve per il
controllo dello stato di carica dell’accumulatore o
necessità di manutenzione [4].
■ Essa si illumina di rosso, quando la batteria
deve essere ricaricata.
■ Lampeggia rosso, quando l'apparecchio deve
essere inviato a un Würth masterService per la
manutenzione.

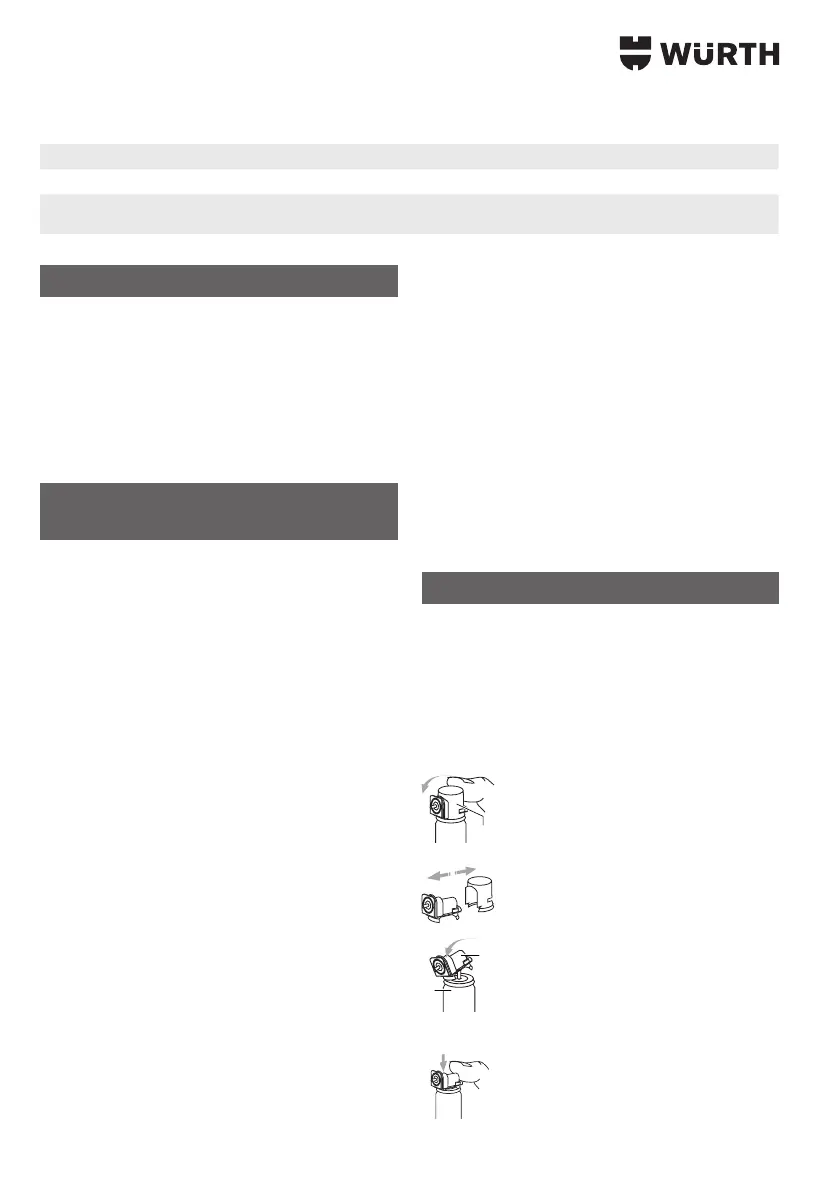

Cartuccia del gas (ill. III)
Montaggio della valvola di dosaggio
Per un esatto dosaggio della miscela di gas neces-
saria per il processo di combustione è necessario
montare sulla cartuccia del gas la valvola di
dosaggio fornita in dotazione. Solo questa valvola
di dosaggio garantisce un esatto dosaggio della
miscela di gas e la risultante forza di percussione.
1. Premere il cappuccio di protezione
[17] in avanti e rimuoverlo.
2. Rimuovere il cappuccio di protezi-
one.
3 Montare la valvola di dosaggio
[18] sull'ugello della cartuccia del gas
[19] e farla scattare in posizione nella
scanalatura anteriore. Non rivolgere
l'apertura di uscita della valvola di
dosaggio verso il viso e gli occhi!
6. Premere la valvola di dosaggio sulla
parte posteriore verso il basso no a
sentire lo scatto (2 "clic").
17
19
18
