Würth DIGA WO-1/21 - Principio de Funcionamiento

83
Tensión nominal 6 V DC
Capacidad 1,5 Ah
Temperatura ambiente 5 - 50 °C
Reserva de energía con batería llena Aprox. 3000
procesos de colocación
Principio de funcionamiento
El aparato tiene un accionamiento de combustión
donde se enciende una mezcla de gas explosivo y
se acciona un émbolo de elevación para clavar el
elemento de sujeción. En el proceso de combustión
se generan emisiones de gases de escape y ruidos
que pueden ser nocivos para la salud. Se han de
respetar las medidas de seguridad preestablecidas.
Batería y cargador (g. II)
Carga de batería
Antes de la primera puesta en servicio y después de
una ausencia de uso prolongada, la batería tiene
que cargarse durante 24 horas para alcanzar su
capacidad total.
■ Para sacar la batería [5] del aparato, introducir
a presión totalmente las dos teclas de desblo-
queo [6].
■ Inserte el enchufe de la fuente de alimentación
en la toma de corriente y el conector de carga
en el casquillo del cargador.
3 El proceso de carga comienza tan pronto
como la batería [5] se coloca en la bandeja
de carga. La batería y el cargador se calientan
durante la carga, proceso que se considera
normal.
Indicadores de control
Para vigilar el estado de carga, el cargador está
equipado con un indicador LED rojo y otro
verde:
■ LED verde encendido:
3 el cargador está preparado para funcionamien-
to; la batería está totalmente cargada.
■ LED rojo encendido:
3 proceso de carga en marcha; la batería se está
cargando.
■ Los LEDs rojo y verde parpadean alternativa-
mente:
3 Fallo de temperatura; la batería está demasia-
do caliente y no puede cargarse.
• La batería debe sacarse y enfriarse.
■ Los LEDs rojo y verde parpadean simultánea-
mente:
3 La carga no es posible; la batería está defectuo-
sa.
• Sustituir la batería.
Indicador de estado de carga de ba-
tería/indicador de mantenimiento
El indicador [4] del aparato sirve para controlar
el estado de carga de la batería o la demanda de
mantenimiento.
■ El indicador se pone rojo si la batería tiene que
cargarse.
■ El indicador parpadea en rojo si el aparato
tiene que enviarse a un Würth masterService a
efectos de mantenimiento.

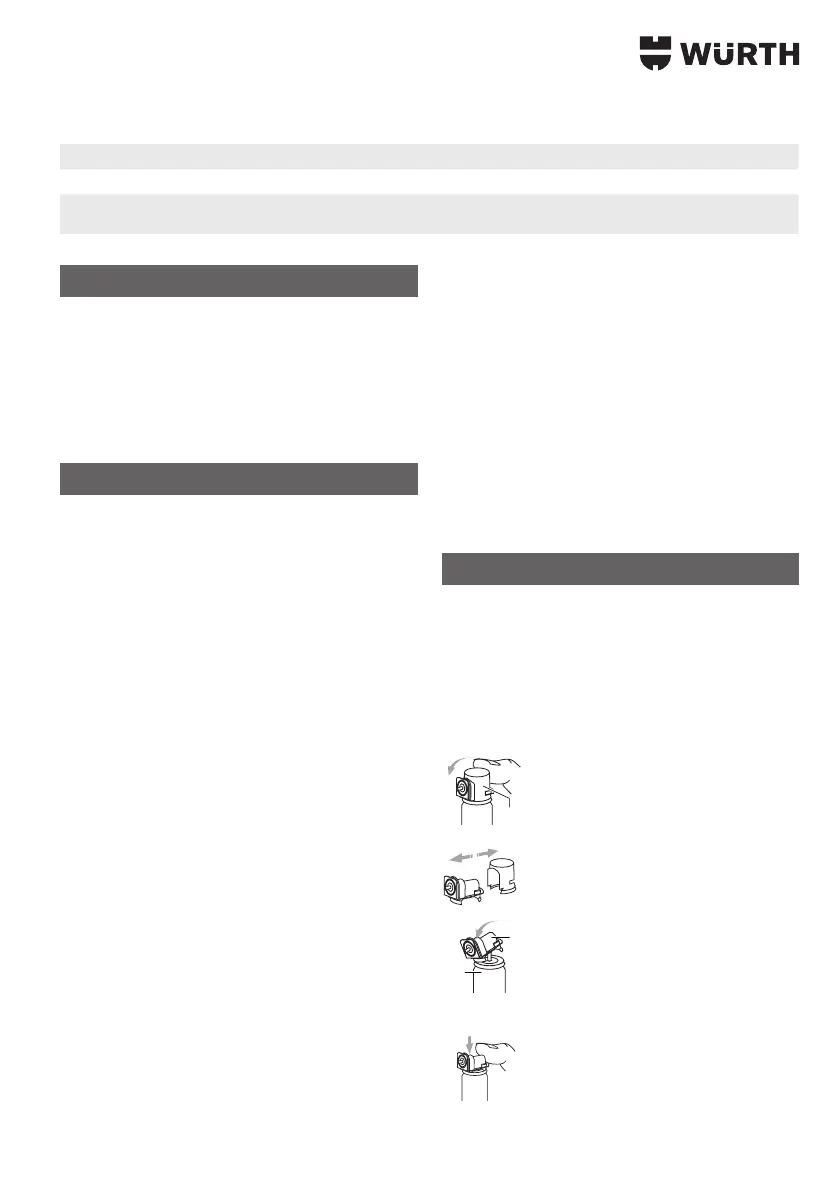

Cartucho de gas (g. III)
Colocar la válvula dosificadora
Para la dosicación exacta de la mezcla de gas
necesaria para el proceso de combustión, debe
colocarse la válvula dosicadora adjunta sobre el
cartucho de gas. Tan solo esta válvula dosicadora
garantiza una dosicación exacta de la mezcla de
gas y la potencia de impacto resultante de ello.
1.ª Empuje la tapa de protección [17]
hacia delante y retírela.
2ª Retire la tapa de protección.
3.ª Coloque la válvula dosicadora
[18] en la boquilla del cartucho de
gas [19] y encástrela en la rendija
delantera. ¡No oriente la abertura de
salida de la válvula dosicadora hacia
la cara ni los ojos!
6.ª Pulse la válvula dosicadora en la
parte trasera hacia abajo hasta que
encastre de forma audible (2 “clics”).
17
19
18
