W kołnierzu mocującym (9) na podtoczeniu
znajduje się uszczelka (o-ring). Jeżeli braku-
je tej uszczelki, lub jest ona uszkodzo-
na, kołnierz mocujący (9) należy koniecznie
wymienić przed przystąpieniem do dalszej eks-
ploatacji narzędzia.
Listkowa tarcza szlifierska
r Przed pracami z użyciem listkowej tarczy szli-
fierskiej należy zawsze zamontować osłonę rę-
ki (16).
Gumowy talerz szlifierski
r Przed pracami z użyciem gumowego talerza
szlifierskiego (17) należy zawsze zamontować
osłonę ręki(16).
Kolejność montażu ukazana jest na stronach graficznych.
Nakręcić nakrętkę okrągłą (19) i dokręcić ją kluczem uniwer-
salnym (5).
Szczotka garnkowa/tarczowa
r Przed pracami z użyciem szczotki garnkowej
lub tarczowej należy zawsze zamontować osło-
nę ręki (17).
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/tarczową należy nasunąć na wrzeciono
szlifierki tak głęboko, by ściśle przylegała do kołnierza znaj-
dującego się na końcu wrzeciona. Szczotkę garnkową/ta-
rczową należy dokręcić kluczem widełkowym.
Tarcza garnkowa z nasypem z węglika
spiekanego
r Stosowanie tarczy garnkowej jest dozwolone
wyłącznie przy zastosowaniu odpowiedniej
osłony.
Szybkozaciskowa nakrętka mocująca
Aby uprościć montaż narzędzi szlifierskich iwyeliminować sto-
sowanie dodatkowych narzędzi (kluczy), można zamiast zwy-
kłej nakrętki mocującej (12) zastosować szybkozaciskową
nakrętkę mocującą (13).
r Szybkozaciskowa nakrętka mocująca (13) mo-
że być stosowana wyłącznie do tarcz szlifier-
skich lub tnących.
Należy stosować wyłącznie nieuszkodzone i pra-
widłowo działające szybkozaciskowe nakrętki
mocujące (13).
W czasie montażu należy zwrócić uwagę, by stro-
na szybkozaciskowej nakrętki mocującej zawie-
rająca oznaczenia (13)nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi pokrywać
się ze wskaźnikiem (23) .

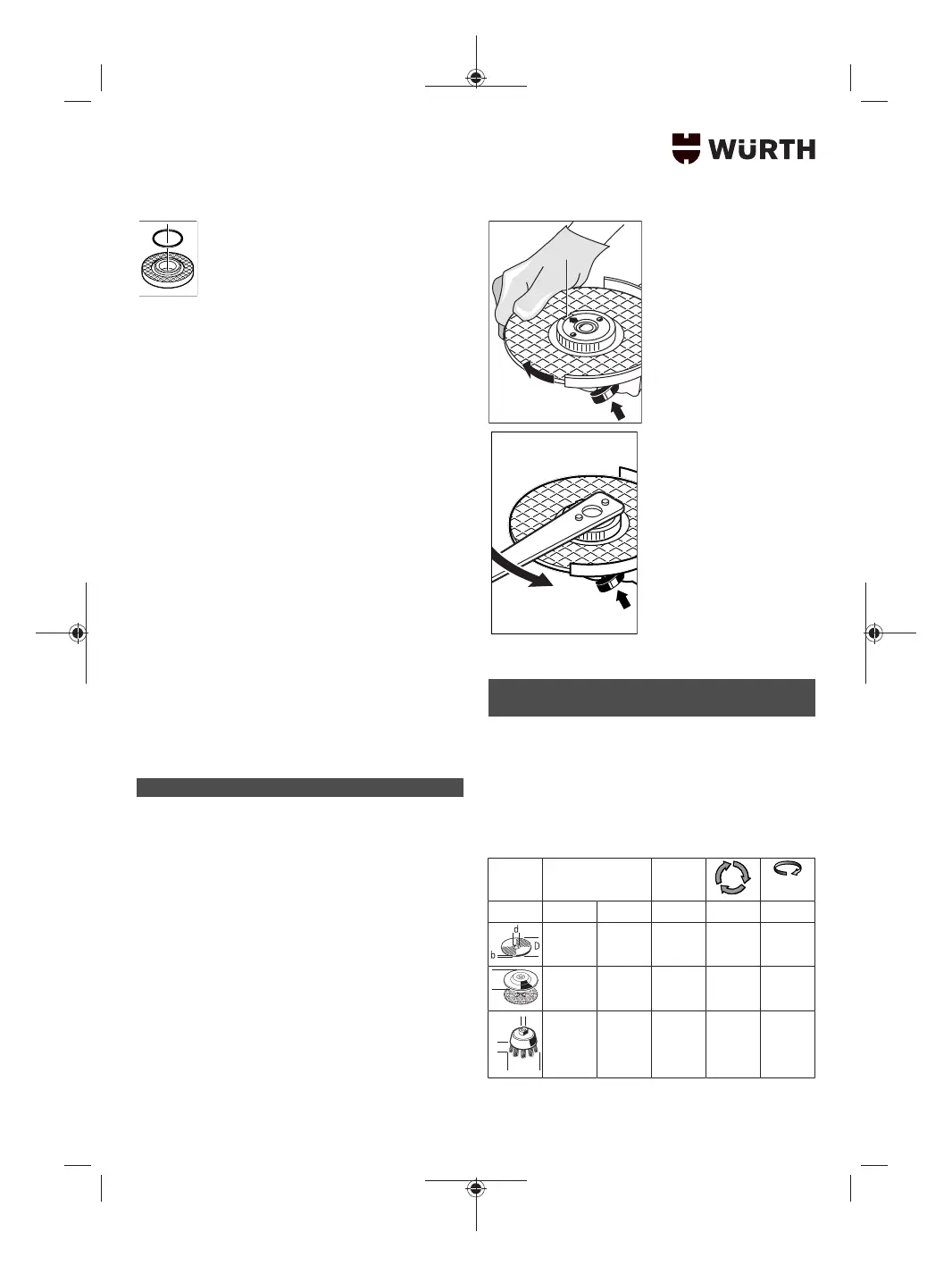

Nacisnąć przycisk blokady
wrzeciona (1), aby unieru-
chomić wrzeciono szlifierki.
Aby dokręcić szybkozacisko-
wą nakrętkę mocującą, nale-
ży energicznym ruchem ob-
rócić tarczę szlifierską w kie-
runku zgodnym z ruchem
wskazówek zegara.
Prawidłowo zamocowaną,
nieuszkodzoną szybkozaci-
skową nakrętkę mocującą
można łatwo odkręcić ręką,
obracając pierścień radełko-
wany w kierunku przeciw-
nym do ruchu wskazówek
zegara. Zbyt mocno do-
kręconej szybkozaci-
skowej nakrętki mocu-
jącej nie wolno odkrę-
cać za pomocą obcęg,
a jedynie przy użyciu
klucza uniwersalnego.
Przyłożyć klucz uniwersalny tak, jak to pokazano na rysunku.
Wymagania dotyczące narzędzi
szlifierskich
Można stosować wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.
Dopuszczalna prędkość obrotowa [min
-1
] lub obwodowa [m/
s] używanych narzędzi roboczych musi odpowiadać co naj-
mniej wartościom podanym w poniższej tabeli.
Dlatego należy zwrócić uwagę na dopuszczalną prędkość
obrotową lub obwodową podaną na etykiecie narzę-
dzia szlifierskiego.
maks. [mm] [mm]
D b d [min
-1
] [m/s]
115
125
7
7
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
70
75
30
30
M10
M14
11000
11000
45
45
146
