167
Pořadí při montáži je vyobrazené na stránce sobrázky.
Našroubujte kruhovou matici (19) autáhněte ji
kombinovaným klíčem (5).
Hrncový kartáč/ kotoučový kartáč
r Při práci shrncovým kartáčem nebo
kotoučovým kartáčem vždy namontuje ochranu
rukou (17).
Pořadí při montáži je vyobrazené na stránce sobrázky.
Hrncový kartáč/ kotoučový kartáč musí být možné na brusné
vřeteno našroubovat natolik, aby pevně doléhal kpřírubě
brusného vřetena na konci závitu brusného vřetena. Utáhněte
hrncový kartáč/ kotoučový kartáč stranovým klíčem.
Hrncový kotouč ztvrdokovu
r Hrncový kotouč se smí používat pouze
svhodným ochranným krytem.
Rychloupínací matice
Pro jednoduchou výměnu brusného vřetena bez použití
dalších nástrojů můžete místo upínací matice (12) použít
rychloupínací matici (13).
r Rychloupínací matice (13) se smí používat
pouze pro brusné nebo dělicí kotouče.
Používejte pouze bezvadné, nepoškozené
rychloupínací matice (13).
Při našroubování dbejte na to, aby popsaná
strana rychloupínací matice (13) nesměřovala
kbrusnému kotouči; šipka musí ukazovat na
indexovou značku (23).
(23)

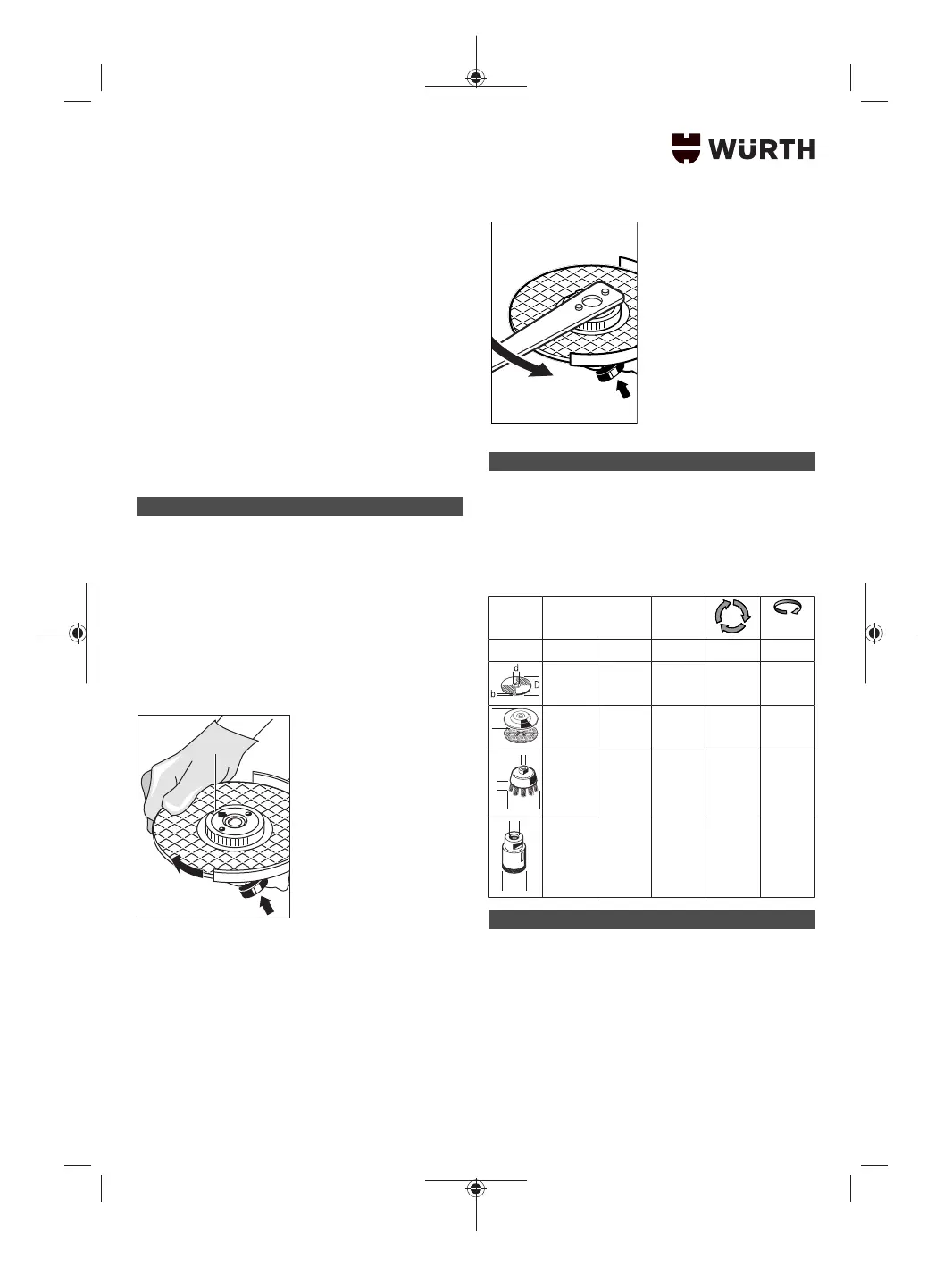

Stiskněte aretační tlačítko
vřetena (1), abyste brusné
vřeteno zablokovali. Pro
utažení rychloupínací matice
otáčejte silou brusným
kotoučem po směru
hodinových ručiček.
Řádně upevněnou,
nepoškozenou rychloupínací
matici můžete povolit rukou
otáčením rýhovaného
kroužku proti směru
hodinových ručiček.
Zaseknutou
rychloupínací matici
nikdy nepovolujte
kleštěmi, nýbrž
použijte kombinovaný
klíč. Nasaďte kombinovaný
klíč podle znázornění na
obrázku.
Schválené brusné nástroje
Můžete používat všechny brusné nástroje uvedené vtomto
návodu kobsluze.
Přípustné otáčky [min
-1
], resp. přípustná obvodová rychlost
[m/s] použitých brusných nástrojů musí odpovídat minimálně
údajům vnásledující tabulce.
Zohledněte proto přípustné otáčky, resp. obvodovou
rychlost na etiketě brusného nástroje.
max. [mm] [mm]
D b d [min
-1
] [m/s]
115
125
7
7
22,2
22,2
11000
11000
80
80
D
115
125
–
–
–
–
11000
11000
80
80
D
b
d
70
75
30
30
M10
M14
11000
11000
45
45
D
d
82 – M14 11000 80
Otočení hlavy převodovky
r Před každou prací na elektronářadí vytáhněte
zástrčku ze zásuvky.
