177
Poradie montáže je viditeľné na grafickej strane.
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upí-
naciu maticu (12) adotiahnite ju kombinovaným kľúčom, po-
zrite si odsek „Rýchloupínacia matica“.
r Po ukončení montáže brúsneho nástroja, pred
zapnutím ešte skontrolujte, či je brúsny nástroj
správne namontovaný ači sa dá voľne otáčať.
Uistite sa, že sa brúsny nástroj nedotýka
ochranného krytu ani iných častí.
Vupínacej prírube (9) je okolo vystreďovacieho
prstenca vložená plastová časť (O-krúžok). Ak
O-krúžok chýba alebo ak je po-
škodený, musí sa upínacia príruba (9) pred
ďalším používaním bezpodmienečne vymeniť.
Vejárovitý brúsny kotúč
r Na prácu svejárovitým brúsnym kotúčom vždy
namontujte ochranu rúk (16).
Gumený brúsny tanier
r Na prácu sgumeným brúsnym tanierom (17)
vždy namontujte ochranu rúk (16).
Poradie montáže je viditeľné na grafickej strane.
Naskrutkujte okrúhlu maticu (19) aupnite ju pomocou kombi-
novaného kľúča (5).
Miskovitá kefa/kotúčová kefa
r Na prácu smiskovitou alebo kotúčovou kefou
vždy používajte ochranu rúk (17).
Poradie montáže je viditeľné na grafickej strane.
Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na
brúsne vreteno natoľko, aby pevne doliehala na prírube brús-
neho vretena, na konci závitu brúsneho vretena. Dotiahnite
miskovitú/kotúčovú kefu vidlicovým kľúčom.
Miskovitý kotúč zo spekaného karbidu
r Používanie miskovitého kotúča je povolené len
svhodným ochranným krytom.
Rýchloupínacia matica
Na jednoduchú výmenu brúsneho nástroja bez použitia ďal-
ších nástrojov môžete namiesto upínacej matice (12) použiť
rýchloupínaciu maticu (13).
r Rýchloupínacia matica (13) sa smie používať len
pre brúsne alebo rezacie kotúče.
Používajte iba bezchybnú, nepoškodenú rých-
loupínaciu maticu (13).
Pri naskrutkovávaní dávajte pozor na to, aby
strana spopisom rýchloupínacej matice (13) ne-
smerovala kbrúsnemu kotúču; šípka musí smero-
vať na indexovú značku (23) .

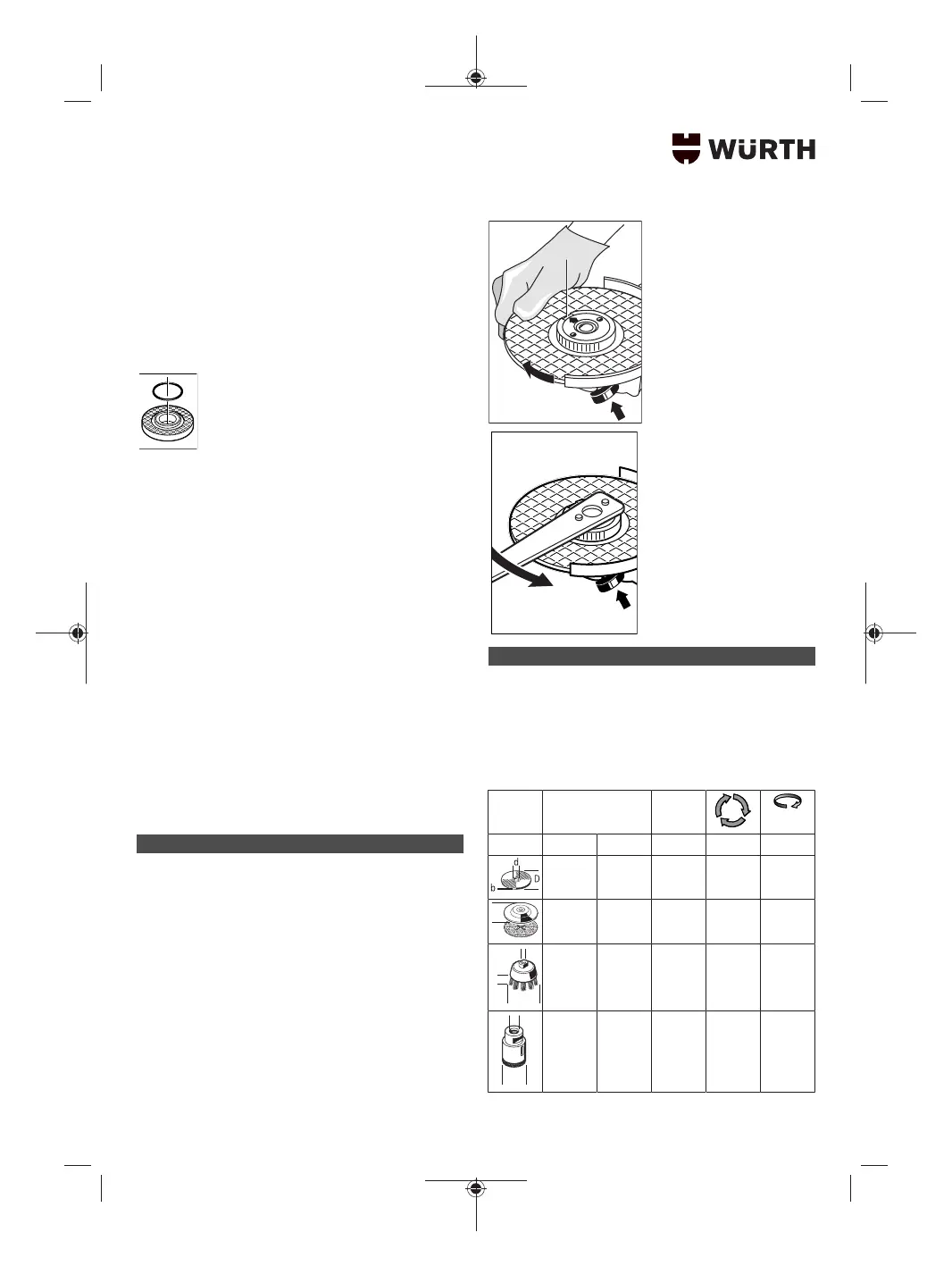

(23)
Na zaaretovanie brúsneho
vretena stlačte aretačné
tlačidlo vretena (1). Na
dotiahnutie rýchloupínacej
matice otáčajte silou brúsny
kotúč vsmere chodu hodi-
nových ručičiek.
Riadne upevnenú, nepoš-
kodenú rýchloupínaciu mati-
cu môžete povoliť rukou,
otáčaním ryhovaného krúž-
ka oproti smeru chodu hodi-
nových ručičiek. Zaseknu-
tú rýchloupínaciu mati-
cu nikdy nepovoľujte
kliešťami, ale použite
kombinovaný kľúč.
Kombinovaný kľúč nasaďte
podľa vyobrazenia na ob-
rázku.
Schválené brúsne nástroje
Môžete používať všetky brúsne nástroje vymenované vtomto
návode na používanie.
Prípustné otáčky [min
-1
] alebo obvodová rýchlosť [m/s] použí-
vaných brúsnych nástrojov musia zodpovedať minimálne úda-
jom vnasledujúcej tabuľke.
Preto venujte pozornosť prípustným otáčkam alebo obvo-
dovej rýchlosti na etikete brúsneho nástroja.
Max. [mm] [mm]
D b d [min
-1
] [m/s]
115
125
7
7
22,2
22,2
11000
11000
80
80
D
115
125
–
–
–
–
11000
11000
80
80
D
b
d
70
75
30
30
M10
M14
11000
11000
45
45
D
d
82 – M14 11000 80
