Gumijasti brusilni krožnik
r Za delo z gumijastim brusilnim krožnikom (17)
je treba vedno namestiti zaščito za roke (16).
Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Privijte okroglo matico(19) in jo zategnite s kombiniranim
ključem (5).
Lončasta ščetka/kolutna ščetka
r Za delo z lončasto ščetko ali kolutno ščetko je
treba vedno namestiti zaščito za roke (17).
Vrstni red pri montaži je prikazan na strani z grafičnim
prikazom.
Lončasto ščetko/kolutno ščetko je treba priviti tako globoko
na brusilno vreteno, da bo prirobnica brusilnega vretena na
koncu navoja brusilnega vretena nameščena tesno ob
nastavku. Zategnite lončasto ščetko/kolutno ščetko z viličastim
ključem.
Lončasti brus iz karbidne trdine
r Uporaba lončastega brusa je dovoljena samo v
kombinaciji z ustreznim zaščitnim pokrovom.
Hitrovpenjalna matica
Za preprosto menjavo brusilnega nastavka brez uporabe
drugih orodij lahko namesto zatezne matice (12) uporabite
hitrovpenjalno matico (13).
r Hitrovpenjalna matica (13) je primerna samo za
brusilne ali rezalne plošče.
Uporabljajte le brezhibno, nepoškodovano
hitrovpenjalno matico (13).
Pri privijanju pazite na to, da stran z napisom na
hitrovpenjalni matici (13) ne bo obrnjena proti
brusilni plošči; puščica mora biti obrnjena proti
indeksni oznaki (23) .
(23)

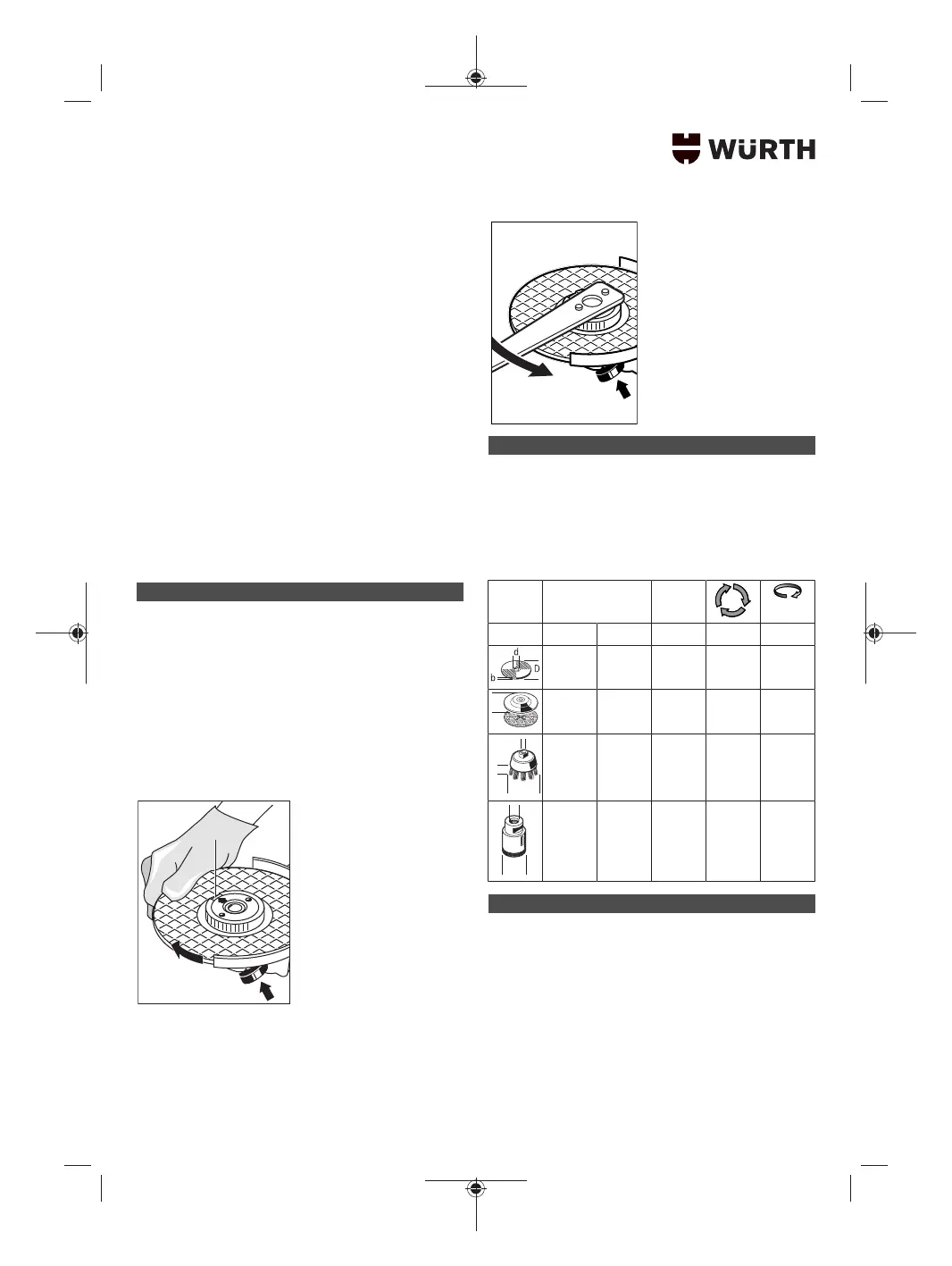

Pritisnite tipko za blokado
vretena (1) za blokado
brusilnega vretena. Če želite
hitrovpenjalno matico
zategniti, privijte brusilno
ploščo močno v desno.
Ustrezno pritrjeno in
nepoškodovano
hitrovpenjalno matico lahko
ročno odvijete z vrtenjem
narebričenega obroča v
levo. Zategnjene
hitrozatezne matice
nikoli ne odvijajte s
kleščami, ampak
uporabite kombinirani
ključ. Nastavite
kombinirani ključ, kot je
prikazano na sliki.
Dopustni brusilni nastavki
Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh
navodilih za uporabo.
Dopustno število vrtljajev [min
-1
] oz. obodna hitrost [m/s]
uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom
v naslednji preglednici.
Zato upoštevajte dopustno število vrtljajev oz. obodno
hitrost na etiketi brusilnega nastavka.
maks. [mm] [mm]
D b d [min
-1
] [m/s]
115
125
7
7
22,2
22,2
11.000
11.000
80
80
D
115
125
–
–
–
–
11.000
11.000
80
80
D
b
d
70
75
30
30
M 10
M 14
11.000
11.000
45
45
D
d
82 – M 14 11.000 80
Obračanje glave gonila
r Pred začetkom kakršnih koli del na električnem
orodju izvlecite omrežni vtič iz vtičnice.
