209
Около стъпалото за работния инструмент на
центроващия фланец (9) е поставен пръстен
от изкуствен материал (О-пръстен). Ако О-
пръстенът липсва или е повреден, пре-
ди да ползвате центроващия фланец (9)
трябва задължително да поставите нов О-
пръстен.
Ветрилообразен пластинчат диск
r Монтирайте за работи с ветрилообразен плас-
тинчат диск винаги защитата за ръце (16).
Гумен подложен диск
r Монтирайте за работи с гумения подложен
диск (17) винаги защитата за ръце (16).
Последователността на монтаж е видима върху графична-
та страница.
Навийте кръглата гайка (19) и я затегнете с комбинира-
ния (5).
Чашковидна телена четка/дискова четка
r Монтирайте за работи с чашковидната теле-
на четка или дисковата четка винаги защита-
та за ръце (17).
Последователността на монтаж е видима върху графична-
та страница.
Чашковидната телена четка/дисковата четка трябва да
може да се завинтва дотолкова върху вала, че да се фик-
сира в края на резбата на вала върху фланеца на вала.
Затегнете чашковиднаа телена четка/дисковата четка с
вилков ключ.
Твърдосплавен чашковиден диск
r Ползването на чашковиден диск се допуска
само в комбинация с подходящ предпазен ко-
жух.
Бързообтяжна гайка
За лесна смяна на инструмента за шлифоване без използ-
ване на други инструменти можете вместо обтяжната гай-
ка (12) да използвате бързообтяжна гайка (13).
r Бързообтяжната гайка (13) може да се използ-
ва само за шлифовъчни или режещи дискове.
Използвайте само бързообтяжна гайка в безу-
корно състояние (13).
Внимавайте при завинтването надписаната
страна на бързообтяжната гайка (13) дa не сочи
към страната за шлифоване; стрелата трябва да
сочи към индексната маркировка (23) .

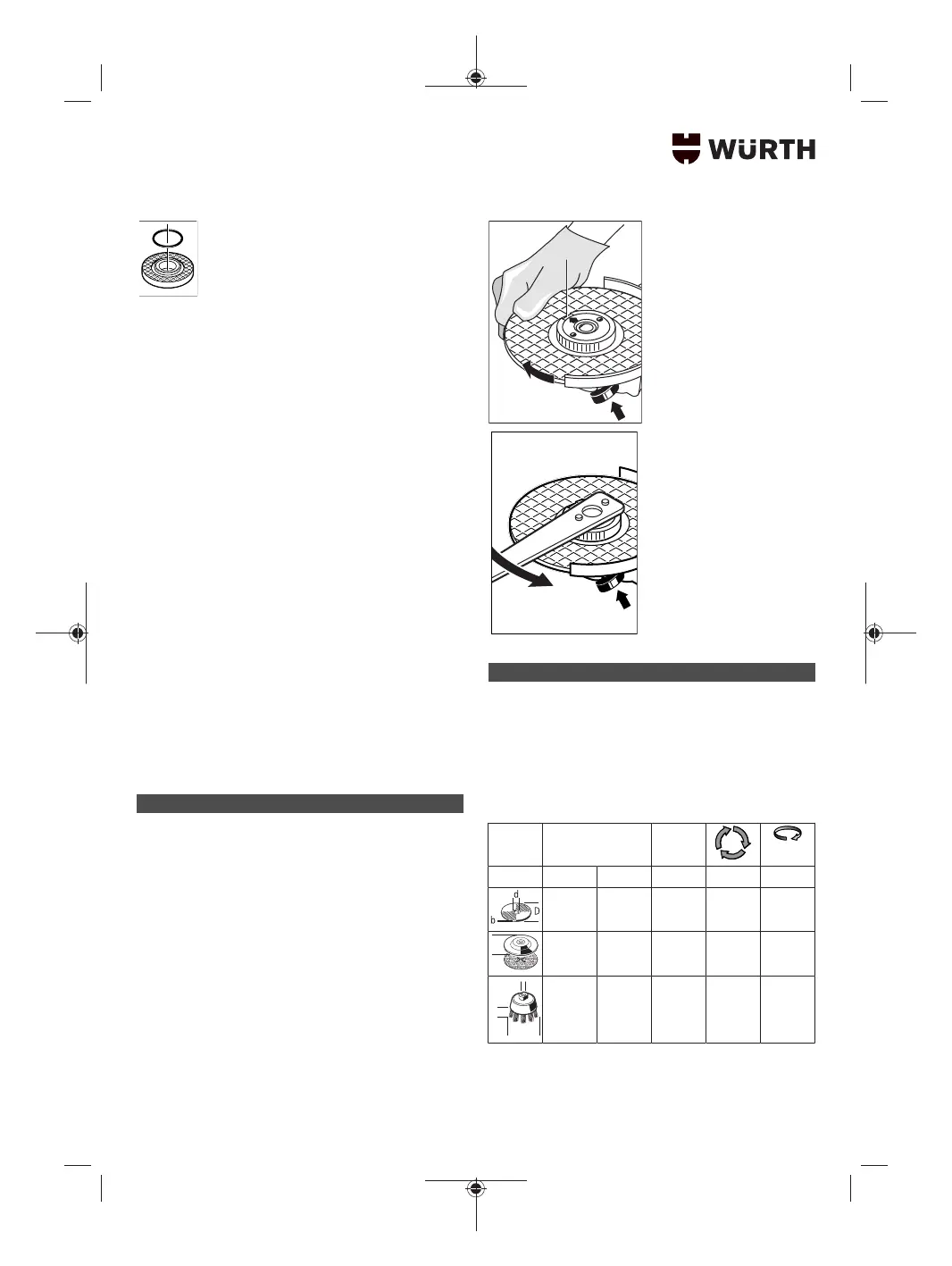

Натиснете бутона за фик-
сиране на вала (1), за да
фиксирате вала за шлифо-
ване. За да затегнете бър-
зообтяжната гайка, завър-
тете диска за шлифоване
силно по посока на часов-
ника.
Правилно затегната и изп-
равна гайка за бързо затя-
гане можете да развиете
чрез завъртане на пръсте-
на обратно на часовнико-
вата стрелка. Никога не
опитвайте да развие-
те блокирала гайка за
бързо затягане с кле-
щи; използвайте ком-
бинирания ключ. Пос-
тавете комбинирания
ключ, както е показано на
фигурата.
Разрешени инструменти за шлифоване
Можете да използвате всички посочени в настоящото ръ-
ководство за експлоатация инструменти за шлифоване.
Допустимите обороти [min
-1
] респ. периферна скорост на
[m/s] на използваните инструменти за шлифоване трябва
да отговарят най-малко на данните от долната таблица.
Ето защо спазвайте допустимите обороти, респ. пери-
ферна скорост на етикета на инструмента за шлифова-
не.
макс. [mm] [mm]
D b d [min
-1
] [m/s]
115
125
7
7
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
70
75
30
30
M10
M14
11000
11000
45
45
