отрезном круге и направление вращения электроинстру-
мента (см. стрелку направления вращения на редуктор-
ной головке) совпадали.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чтобы закрепить шлифовальный/отрезной круг, накрутите
зажимную гайку (12) и затяните ее с помощью комбини-
рованного ключа, см. раздел «Быстрозажимная гайка».
r После монтажа шлифовального инструмента
проверьте перед включением правильность
монтажа и свободное вращение инструмента.
Проверьте свободное вращение шлифоваль-
ного инструмента без трения о защитный ко-
жух или другие части.
На опорном фланце (9) вокруг центрирую-
щего буртика находится пластмассовая де-
таль (кольцо круглого сечения). Если коль-
цо круглого сечения отсутствует или
повреждено, опорный фланец (9) необ-
ходимо обязательно заменить перед даль-
нейшим применением.
Веерный шлифовальный круг
r Для работ с веерным шлифовальным кругом
всегда устанавливайте защитный щиток для
руки (16).
Резиновая шлифовальная тарелка
r Для работ с резиновой шлифовальной тарел-
кой (17) всегда устанавливайте защитный щи-
ток для руки(16).
Последовательность монтажа показана на странице с ил-
люстрациями.
Накрутите круглую гайку (19) и затяните ее комбиниро-
ванным ключом (5).
Чашечная щетка/дисковая щетка
r Для работ с чашечной щеткой или дисковой
щеткой всегда устанавливайте защитный щи-
ток для руки (17).
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы она плотно прилегала к фланцу
шпинделя в конце резьбы шпинделя. Крепко затяните ча-
шечную/дисковую щетку вилочным гаечным ключом.
Твердосплавный чашечный шлифовальный круг
r Использование чашечного шлифовального
круга допускается только вместе с соответству-
ющим защитным кожухом.

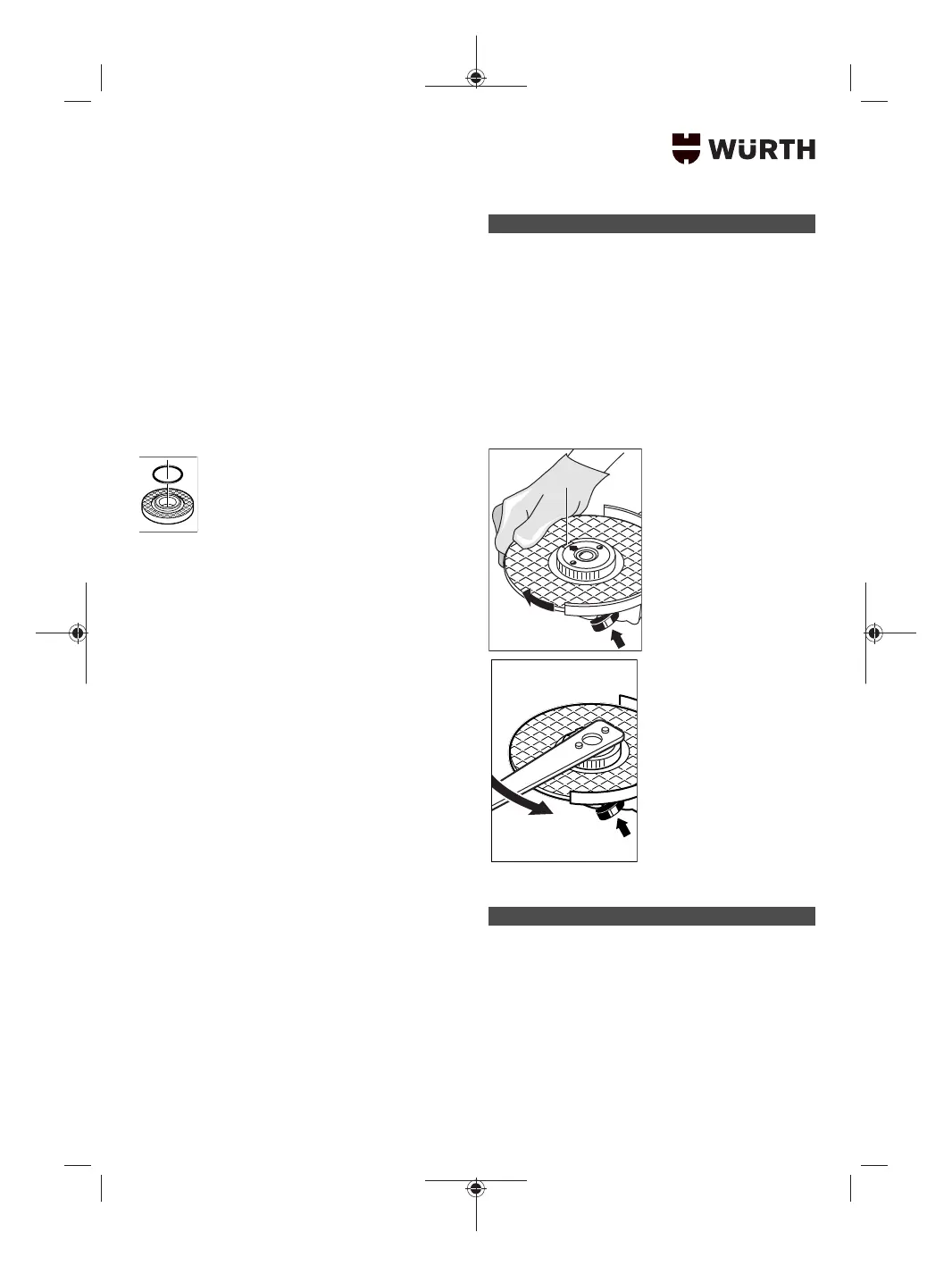

Быстрозажимная гайка
Для простой смены шлифовальной оснастки без примене-
ния инструментов можно вместо зажимной гайки (12) ис-
пользовать быстрозажимную гайку (13).
r Быстрозажимную гайку (13) разрешается ис-
пользовать только для шлифовальных и от-
резных кругов.
Используйте только исправную, неповрежден-
ную быстрозажимную гайку (13).
При навинчивании следите за тем, чтобы сторо-
на гайки с надписью (13) не была обращена к
шлифовальному кругу; стрелка должна показы-
вать на индексную метку (23) .
Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя(1). Чтобы за-
тянуть быстрозажимную
гайку, поверните шлифо-
вальный круг с усилием по
часовой стрелке.
Должным образом затяну-
тую, исправную быстроза-
жимную гайку можно
открутить поворотом коль-
ца с накаткой от руки про-
тив часовой стрелки. Ни-
когда не применяйте
для откручивания за-
клинившей быстроза-
жимной гайки клещи,
обязательно исполь-
зуйте комбинирован-
ный ключ. Беритесь ком-
бинированным ключом,
как показано на рисунке.
Допустимая шлифовальная оснастка
К применению допускаются все виды шлифовальной
оснастки, указанные в настоящем руководстве по эксплуа-
тации.
Допустимое число оборотов [мин
-1
] или окружная ско-
рость [м/с] применяемой шлифовальной оснастки долж-
ны по крайней мере соответствовать данным из следую-
щей таблицы.
Соблюдайте допустимое число оборотов или
окружную скорость, указанные на этикетке шлифо-
вальной оснастки.
