Datos técnicos do aparelho
Compatibilidade electromagnética (CEM)
Este produto corresponde às normas CEM actualmente vigentes. Obser-
var o seguinte:
❏
O aparelho é destinado para soldar sob condições de aplicação comer-
ciais e industriais. No caso de utilização em outros ambientes (p. ex. áreas
domésticas) é possível que hajam interferências em outros aparelhos eléc-
tricos.
❏
Ao colocar em funcionamento podem ocorrer problemas electromagnéti-
cos em:
–Cabos de alimentação de rede, cabos de comando, cabos de sinais
e de telecomunicações nas proximidades do dispositivo de solda ou
de corte
– Emissores e receptores de televisão e de rádio
– Computadores e outros dispositivos de comando
– Dispositivos de protecção em equipamentos comerciais (p.ex. equi-
pamentos eléctricos)
– Conta-passos e aparelhos de ajuda auditiva
– Equipamentos para calibrar ou medir
– Em aparelhos com uma resistência contra interferência demasiado
baixa.
Se houver interferência em outros equipamentos nas proximidades,
é possível que sejam necessárias blindagens adicionais.
❏
A área a ser considerada pode ultrapassar os limites do terreno ou da
propriedade. Isto depende do tipo de construção do prédio e das out-
ras tarefas sendo realizadas.
Operar o aparelho de acordo com as indicações e instruções do fabri-
cante. O operador do aparelho é responsável pela instalação e pelo fun-
cionamento do aparelho. Se ocorrerem interferências electromagnéticas,
o operador (eventualmente com auxílio técnico do fabricante) será re-
sponsável pela respectiva eliminação.
Breve instrução
❏
Introduzir a ficha de rede na tomada.
❏
Conectar o cabo de peça a ser trabalhada e o porta-eléctrodo nas
buchas de conexão
3
e
4
.
❏
!! Atenção: Observar a polaridade conforme as indicações do fabri-
cante de eléctrodos (veja também soldar com eléctrodos).
❏
Fixar o eléctrodo de barra no porta-eléctrodo.
❏
Ligar o equipamento com o interruptor principal
6
.
❏
Ajustar a corrente de solda desejada com o potenciómetro
10
.
❏
O equipamento está pronto para funcionar.
Antes de colocar em funcionamento
Transporte
Sempre puxar a ficha da tomada antes do transporte.
Transportar o aparelho pelo cinto de transporte.
Instalar
Colocar o aparelho seguramente sobre uma superfície horizontal e seca.
Observar que as aberturas de ventilação das nervuras de arrefecimento
estejam sempre livres.
Conexão do cabo da peça a ser trabalhada
Ao seleccionar o local de trabalho, observe que o cabo da peça a ser tra-
balhada e o alicate de massa possam ser correctamente fixos.
O alicate de massa deve ser aplicado a um ponto nú e de boa conducti-
bilidade da mesa de soldar ou da peça a ser trabalhada. Ele deve estar
nas proximidades imediatas do local de soldar para que a corrente de
solda possa encontrar o seu caminho de volta através das partes da
máquinas, do rolamento de esferas ou conexões eléctricas.

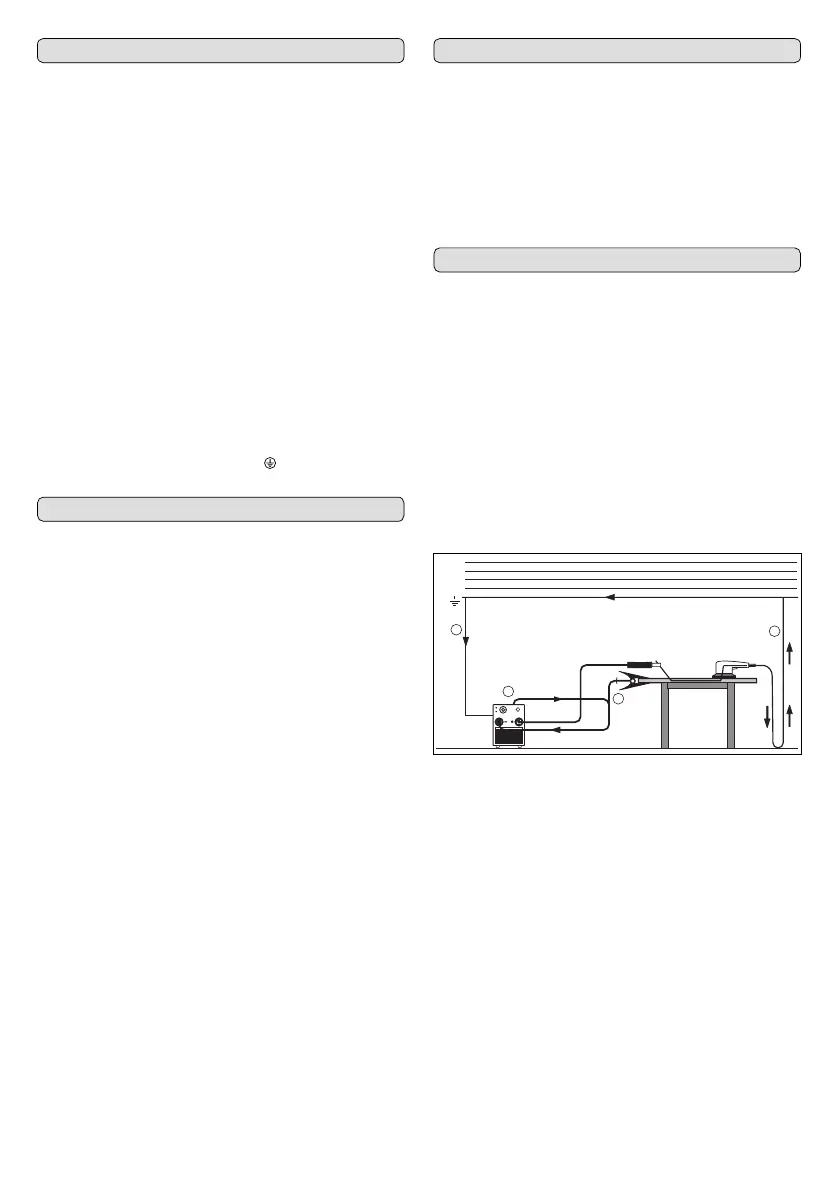

➀
Não colocar o alicate de massa sobre o equipamento de soldar ou da
botija de gás, caso contrário a corrente de soldadura será conduzida at-
ravés das conexões de conductores de protecção, destruindo-a.
➁
Conectar o alicate de massa firmemente à mesa de soldar ou à peça
a ser trabalhada.
Conectar à rede de corrente eléctrica
Antes de colocar o aparelho em funcionamento, deverá assegurar-se de
que está disponível uma conexão de rede apropriada. A protecção deve
corresponder aos dados técnicos.
Tipo de aparelho ESI 150
Número de artigo 0702 351 0
Faixa de soldar com eléctrodo/TIG 5 – 150 A
Tensão de marcha em vazio 85 V
Ajuste de corrente eléctrica escalonamento
DL 100%, 40 °C 100 A
DL 60% , 40 °C 125 A
DL com corrente máx., 40 °C 35 %
Diâmetro do eléctrodo máx. 4 mm Ø
Tensão de rede 230 V
Frequência de rede 50/60 Hz
Protecção fusível de rede 16 A/tr
máx. consumo de corrente eléctrica I1 26,6 A
máx. potência consumida S1 (100%) 6,1 kVA
Factor de potência 0,99 cos
ϕ
Cabo de conexão à rede
1,5 mm
2
Ficha de rede 16 A
Tipo de protecção (IEC 529) IP 23
Arrefecimento F
Dimensão (C x L x A) 337 x 130 x 211 mm
Peso 5,25 kg
Classe de protecção
/
I
2
1
1
L1(R)
L
2(S)
L
3(T)
N(MP)
PE
1
