26
Colocação em funcionamento
Antes de ligar o aparelho, deverá assegurar-se de que o porta-eléctro-
dos ou o eléctrodo não possa entrar em contacto com a mesa de soldar,
com a peça a ser trabalhada nem com qualquer outro objecto de con-
ductibilidade eléctrica, para que ao ligar o aparelho não seja produzi-
do um arco voltaico. Um arco voltaico produzido involuntariamente
pode danificar o porta-eléctrodos, a mesa de soldar, a peça a ser tra-
balhada ou o aparelho.

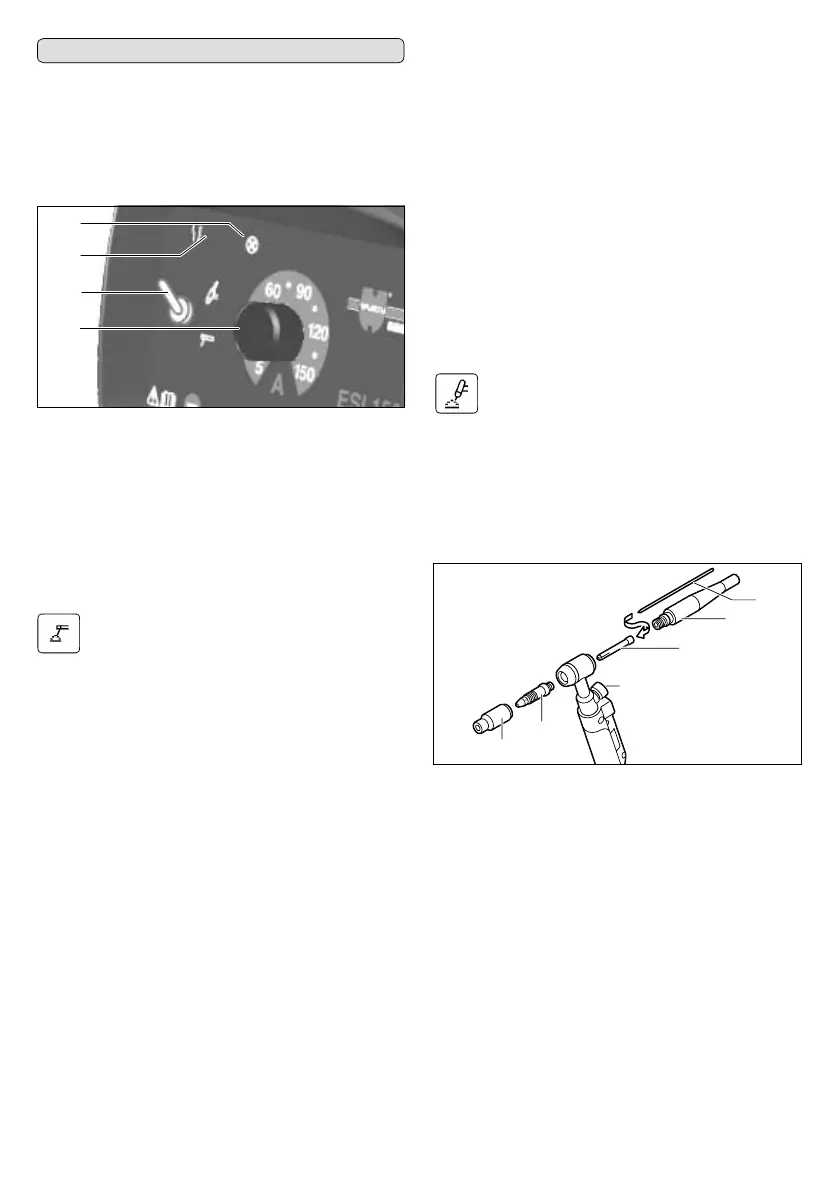

Elementos de comando, indicações e funções
LED rede 8
Ilumina-se quando o equipamento está pronto para funcionar.
LED avaria 9
Ilumina-se quando o equipamento está sobreaquecido; não é possível
efectuar a ignição do arco voltaico.
Após ligar o equipamento, o LED pisca como teste automático.
Potenciómetro de corrente de solda 10
Serve para o ajuste sem escalonamento da corrente de solda.
Selector de tipo de funcionamento/TIG 11
O interruptor serve para seleccionar o tipo de funcionamento eléctrodo
ou WIG.
Soldar com eléctrodos
Observar as indicações do fabricante ao seleccionar um eléctrodo de
barra apropriado. O diâmetro do eléctrodo depende da espessura do
material a ser soldado.
Conectar o porta-eléctrodo
A polaridade do eléctrodo depende do tipo do eléctrodo e do pro-
cesso de solda. Observar as indicações do fabricante que se en-
contram sobre a embalagem do eléctrodo.
Soldar com eléctrodos com eléctrodo
positivo (+)
: conectar o porta-eléc-
trodos à bucha de conexão do
pólo positivo 4
do equipamento e fixá-lo
girando a ficha para a direita.
Soldar com eléctrodos com eléctrodo
negativo (–)
:conectar o porta-eléc-
trodos à bucha de conexão do
pólo negativo 3
do equipamento e fixá-
lo girando a ficha para a direita.
Pressionar a alavanca no punho do porta-eléctrodos. Fixar um eléctrodo
com a extremidade nua no suporte. Observar as ranhuras no lado interi-
or de ambos mordentes.
Conexão do cabo da peça a ser trabalhada
Conectar o cabo da peça a ser trabalhada a uma segunda bucha de co-
nexão pólo
3
ou
4
ainda livre. Fixar a fixa de conexão girando para a
direita.
Ignição do arco voltaico ("Lift Arc")
Tocar levemente com o eléctrodo na peça a ser trabalhada, no local onde
deverá ser soldada e levantar um pouco o eléctrodo: é produzido um
arco voltaico entre a peça a ser trabalhada e o eléctrodo.
Arc-Force
O equipamento possui uma função Arc-Force para aprimorar o compor-
tamento de solda: No caso de um arco voltaico curto ou de breves curto-
circuitos, a corrente de solda é superior ao valor ajustado.
Anti-Stick
Se um curto-circuito do eléctrodo com a peça a ser trabalhada durar mais
do que a ignição normal (p.ex. se o eléctrodo "colar"), a corrente de sol-
da é reduzida a menos do que 20 A. Desta forma é evitado que o eléc-
trodo possa recozer e o curto-circuito pode ser eliminado sem a ignição
de um arco voltaico.
Se o equipamento não reconhecer o curto-circuito, o dispositivo Anti-Stick
não é accionado. Isto pode ser o caso
com eléctrodos muito finos e corrente de solda ajustada muito alta,
Cabos de soldar compridos e
demasiado finos, mau contacto à massa.
Soldar com TIG (acessório)
Para soldar com TIG com este aparelho é necessário um queimador de
válvula TIG.
Colocar o eléctrodo
Afiar o eléctrodo de tungsténio
12
, desaparafusar a capa de aperto
13
,
introduzir o eléctrodo de tungsténio
12
pela bucha de aperto
14
e rea-
parafusar bucha de aperto
13
.
Não desmontar a carcaça da bucha de aperto
16
e desmontar o bocal
de gás
17
.
Conectar o queimador TIG
Conectar o queimador TIG à tomada de conexão do
pólo negativo 3
e
fixar girando para a direita.
Conexão do cabo da peça a ser trabalhada
Conectar o cabo da peça a ser trabalhada à bucha de conexão do
pólo
positivo 4
. Fixar a ficha de conexão girando para a direita.
Fixar o alicate de massa a uma parte nua da mesa de soldar ou da peça
a ser trabahada, de modo que tenha boa conductibilidade.
Conexão da botija de gás de protecção
Colocar a botija de gás de protecção
18
num local apropriado e fixá-la
de modo que não possa tombar. Utilizar um suporte de aplicação na pa-
rede ou um carro de botijas para obter uma posição firme.
Abrir repetidamente por instantes a válvula da botija de gás
19
, para so-
prar para fora eventuais partículas de sujidade existentes.
8
9
10
11
12
13
14
15
16
17
