За да фиксирате прекъсвача (включвател/изклю-
чвател 9), застопорете фиксатора 8 на включвате-
ля/изключвателя (в натиснато състояние).
За да изключите уреда, освободете прекъсвача
(включвател/изключвател) 9 или пък го натиснете и
освободете отново.
Безстепенно регулиране на оборотите
Чрез леко натискане на прекъсвача (включвател/из-
ключвател) 9 уредът се включва на ниски обороти и
по такъв начин се осигурява плавно пускане в ход,
поддаващо се на контрол. При по-силно натискане
се увеличава броят на оборотите.
Превключване на посоката на въртене
Посоката на въртене може да се настрои с помо-
щта на превключвателя 7.
qПревключвателят на посоката на въртене 7
трябва да се задействува само в състояние на
покой. В противен случай уредът може да се
повреди.
qПри ударно пробиване и дълбане превключва-
телят на посоката на въртене 7 винаги трябва
да бъде в положение "Rechtslauf" ("Въртене
надясно").
Въртене надясно
·
Превключвателят на посоката на въртене 7 се
завърта докрай в двете посоки в положение
.
Въртене наляво
·
Превключвателят на посоката на въртене 7 се
завърта докрай в двете посоки в положение
.

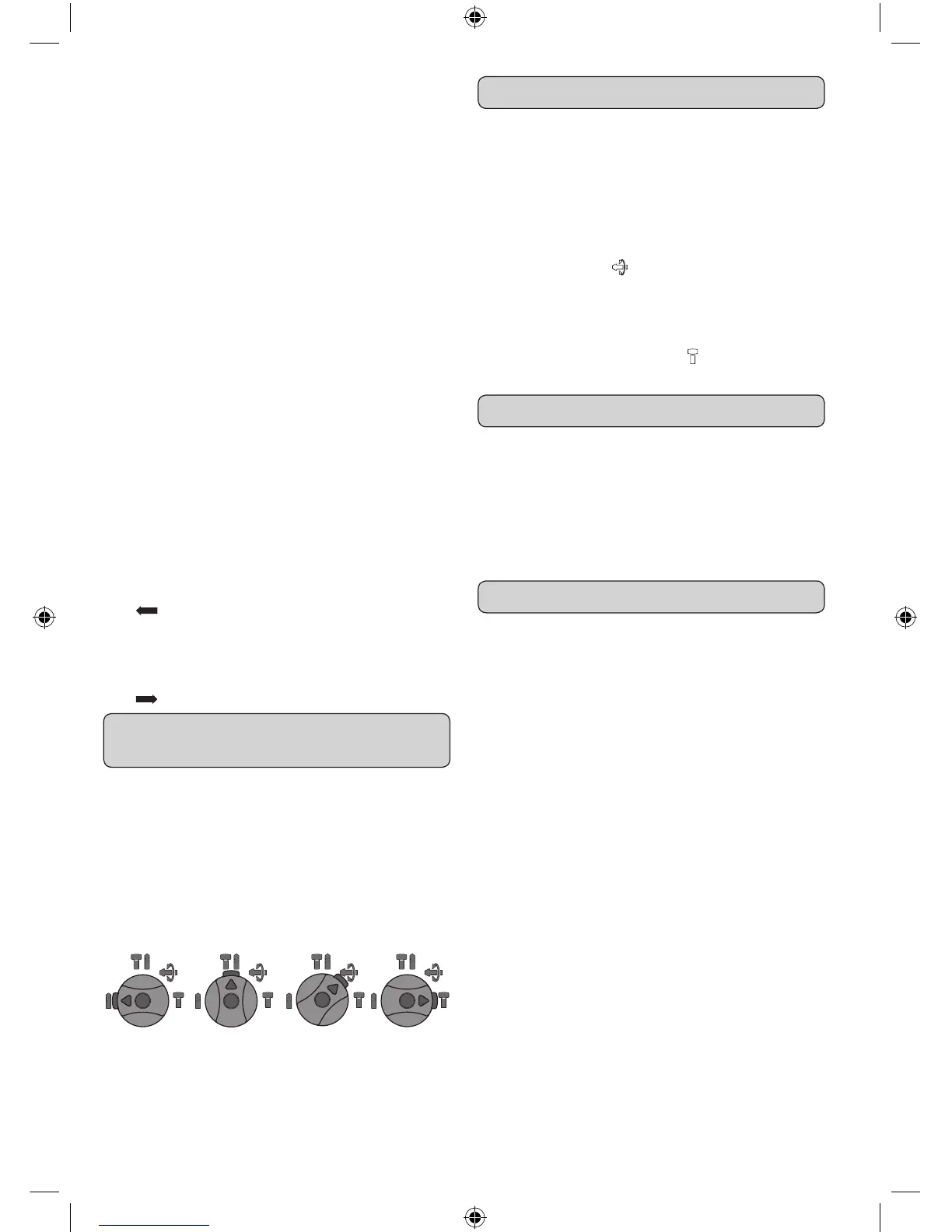

Превключвател на режимите на
работа
qПревключвателят на режимите на работа 11
трябва да се задействува само в състояние на
покой.
Натиска се деблокиращ бутон 10 на превключва-
теля на работните режими 11 и едновременно по-
следният се поставя в необходимото положение.
Пробиване Ударно
пробиване
Изменение на
положението
на ножа
Дълбане
Ножове, SDS-plus
Ножът позволява да се фиксира в произволно поло-
жение. По такъв начин може да се избере съответ-
ното оптимално работно положение.
Ножът се поставя в устройството за затягане на
инструмента.
Натиска се деблокиращ бутон 10 и едновременно
превключвателят на режимите на работа 11 се за-
върта в положение .
Устройството за затягане на инструмента се поставя
в необходимото положение.
Превключвателят на работните режими 11 се фик-
сира в положение "Дълбане" . Затегателното ус-
тройство се фиксира в това положение.
Предпазен съединител
Когато пробивният инструмент заяжда или задира,
се прекъсва връзката между задвижването и про-
бивното вретено.
За да се преодолеят възникващите при това сили,
уредът и спомагателната ръкохватка винаги трябва
да се държат здраво с двете ръце и да се осигури
стабилно работно положение.
Аспирационно устройство
Прахосмукателното аспирационно устройство
значително намалява степента на замърсяване и
концентрацията на прах във въздуха, а също така
улеснява отстраняването на засмукания прах.
Монтиране на аспирационното устрой-
ство (фиг. IX)
Натиска се бутон 12 на спомагателната ръкохватка
и се сваля ограничителят на дълбочината 13.
Отново се натиска бутон 12 на спомагателната
ръкохватка, аспирационното устройство (комплект
"принадлежности") се монтира и се свързва с под-
ходяща прахосмукачка. Аспирационното устрой-
ство "пружинира" назад до предварително опре-
делената дълбочина на пробиване. По такъв начин
смукателната глава се поддържа винаги плътно при-
тисната към повърхността.
Уредът може да се включи в контактната кутия на
промишлена прахосмукачка производство на фир-
ма Würth с автоматичен режим на работа, която се
пуска автоматично при включване на пробивния
чук.
Настройка на дълбочината на пробива-
не (фиг. Х)
Винтът с крилчата глава 21 се развива и уредът за-
едно с инструмента се притиска към повърхността,
подлежаща на обработка (
не
включвайте!). На-
