59
Steglös varvtalsreglering
Tryck lätt på strömställaren Till/Från 9 för lågt varvtal
och möjliggör kontrollerad mjukstart. Ju mer strömstäl-
laren trycks in, desto högre blir varvtalet.
Omkoppling av rotationsriktning
Maskinens rotationsriktning kan väljas med riktnings-
omkopplaren 7.
qRiktningsomkopplaren 7 får endast ändras medan
maskinen står stilla. I annat fall finns det risk för att
maskinen skadas.
qInför hammarborrning och mejsling ska riktnings-
omkopplaren alltid ställs på högergång.
Högergång:
·
Vrid riktningsomkopplaren 7 på båda sidor till
stopp i position .
Vänstergång:
·
Vrid riktningsomkopplaren 7 på båda sidor till
stopp i position .

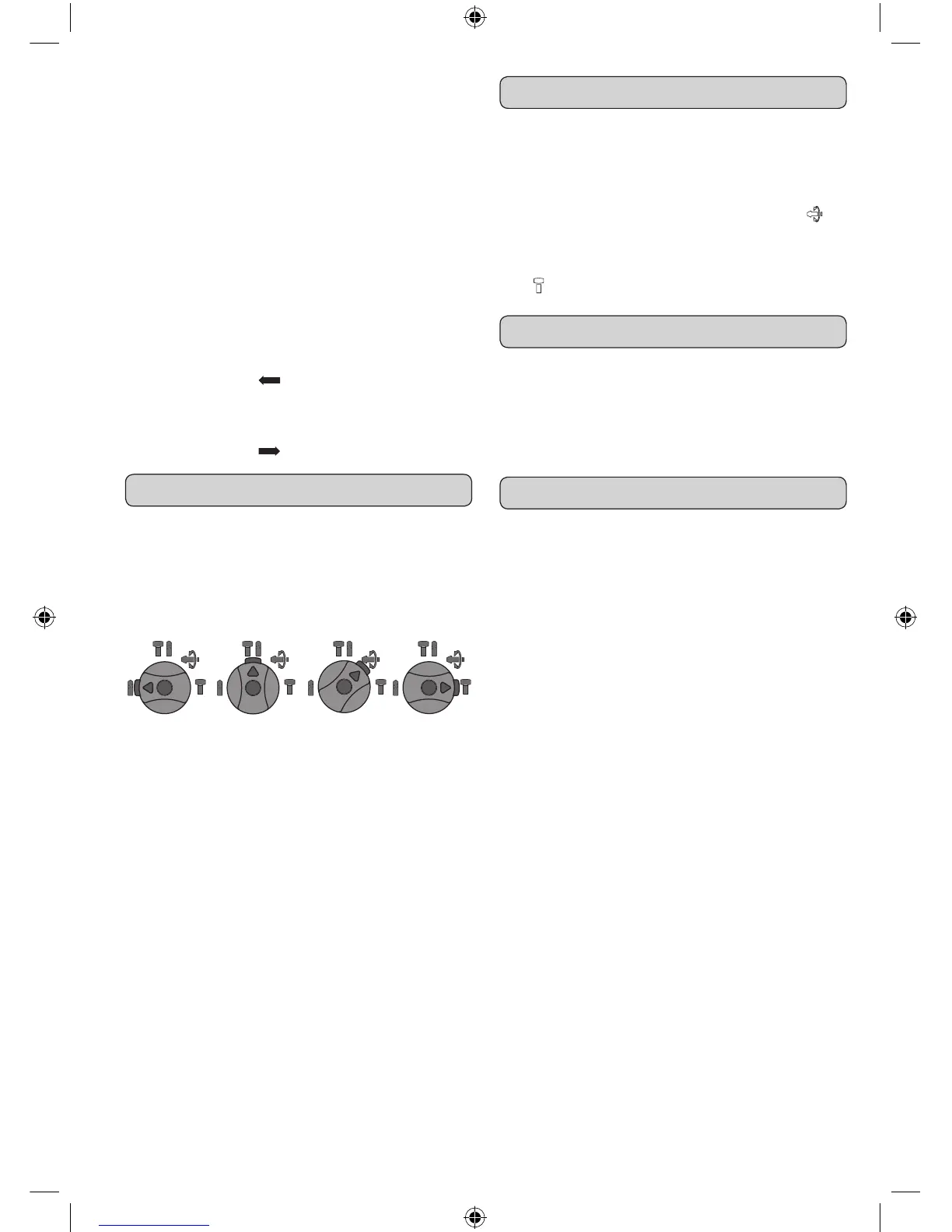

Reglage för slag-/vridstopp
qReglaget för slag-/vridstopp 11 får endast ändras
medan maskinen står stilla.
Tryck in upplåsningsknappen 10 vid reglaget för slag-/
vridstopp 11 och ställ samtidigt reglaget i önskat läge.
Borrning Hammar-
borrning
Ändra mejsel-
läget
Mejsling
(vridstopp)
Mejsling, SDS-plus
Mejseln kan spärras i ett valfritt läge. Därigenom kan
en optimal arbetsställning ställas in.
Sätt in mejseln i verktygsfästet.
Tryck in upplåsningsknappen 10 och vrid samtidigt
reglaget för slag-/vridstopp 11 till ”Mejselläge“ .
Vrid verktygsfästet till önskat mejselläge.
Låt reglaget för slag-/vridstopp 11 låsa i läge ”Mejs-
ling“ . Verktygsfästet är låst i detta läge.
Överlastkoppling
Om borrverktyget kärvar eller hakar upp sig kopplar
borrspindelns drivning ifrån.
Eftersom höga krafter kan uppstå under arbetet måste
du alltid hålla fast maskinen med båda händerna och
se till att du står stadigt.
Rensugning
Suganordningen förhindrar omfattande nedsmutsning,
hög dammbelastning i andningsluften samt underlättar
avfallshanteringen.
Montering av suganordning (bild IX)
Tryck på knapp 12 vid stödhandtaget och ta av djup-
anslaget 13.
Tryck på knapp 12 vid stödhandtaget igen, montera
suganordningen (tillbehör) och anslut till en lämplig
dammsugare. Suganordningen fjädrar tillbaka fram till
ett förbestämt borrdjup. Därigenom kan sugmunstycket
alltid hållas i närheten av ytan.
Maskinen kan anslutas direkt till stickuttaget på en
Würth-industridammsugare med automatikdrift. Denna
startas automatiskt när borrhammaren slås till.
Inställning av borrdjupet (bild X)
Lossa på vingskruven 21 och sätt maskinen emot ytan
som ska bearbetas (koppla
INTE
in maskinen). Förskjut
styrröret 22 tills sugmunstycket 22 ligger emot ytan
som ska bearbetas. Dra åt vingskruven 21 på nytt.
Lossa på klämskruven 18 och förskjut djupanslaget 19
tills önskat borrdjup
”t“
har nåtts. Dra åt vingskruven
18 på nytt.
