Bezstopniowa regulacja prędkości
obrotowej
Lekkie naciskanie włącznika/wyłącznika włącza niską
prędkość obrotową, umożliwiając tym samym kontrolo-
wane ruszanie. Wraz ze wzrostem siły nacisku zwięk-
szana jest prędkość obrotowa.
Przełączanie kierunku obrotów
Kierunek obrotów urządzenia może być wybrany za
pomocą przełącznika kierunku obrotów 7.
qPrzełącznik kierunku obrotów 7 należy przesta-
wiać tylko przy nieruchomym urządzeniu. Inaczej
może dojść do uszkodzenia urządzenia.
qDo wiercenia z udarem i kucia zawsze ustawiać
przełącznik kierunku obrotów na bieg w prawo.
Obroty w prawo:
·
Obrócić przełącznik kierunku obrotów 7 po obu
stronach do oporu na pozycję .
Obroty w lewo:
·
Obrócić przełącznik kierunku obrotów 7 po obu
stronach do oporu na pozycję .

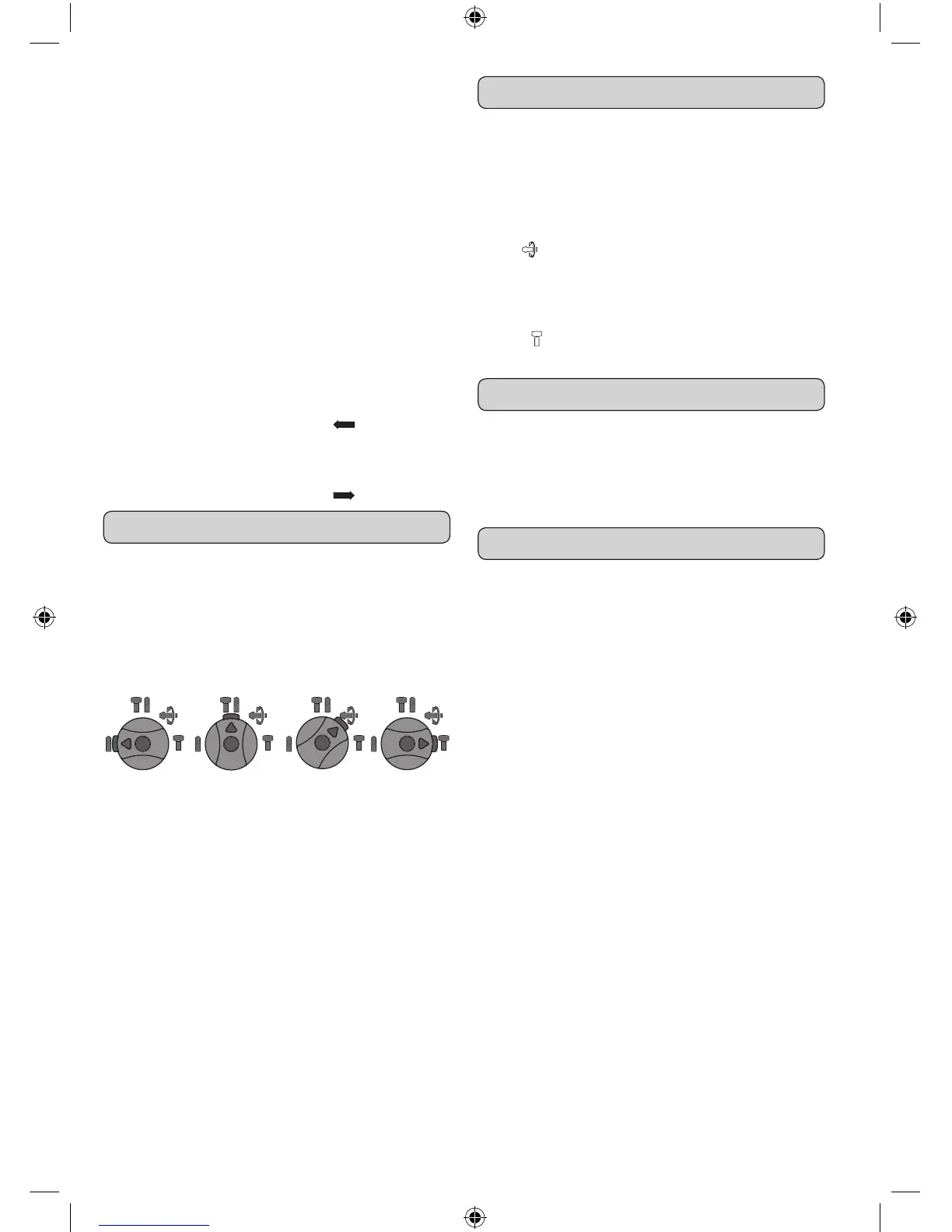

Przełącznik trybów pracy
qPrzełącznik trybów pracy 11 należy przestawiać
tylko przy nieruchomym urządzeniu.
Nacisnąć przycisk odblokowujący 10 na przełączniku
trybów pracy 11 i równocześnie obrócić przełącznik
na wymagane położenie.
Wiercenie Wiercenie z
udarem
Zmienianie
położenia dłuta
Kucie (blokada
obrotów)
Kucie, SDS-plus
Dłuto można zaryglować w wybranej pozycji. Dzięki
temu można zająć każdorazowo optymalną pozycję
roboczą.
Włożyć dłuto do uchwytu narzędzia.
Nacisnąć przycisk odblokowujący 10 11 i równocześ-
nie obrócić przełącznik trybów pracy na „Położenie
kucia” .
Obrócić uchwyt narzędzia na wymaganą pozycję
dłuta.
Zaryglować przełącznik trybów pracy 11 w pozycji
„Kucie” . Uchwyt narzędzia jest zablokowany w tej
pozycji.
Sprzęgło przeciążeniowe
W przypadku zakleszczenia lub zaczepienia wiertła
przerywany jest napęd uchwytu wiertarskiego.
Ze względu na występujące przy tym siły trzymać
mocno urządzenie oraz rękojeść dodatkową w obu
dłoniach i przyjąć bezpieczną pozycję roboczą.
Odsysanie
System odsysania pyłów zapobiega powstawaniu
większych zabrudzeń, zmniejsza zapylenie powietrza
i ułatwia usuwanie odpadków.
Montowanie urządzenia odsysania
(rys. IX)
Nacisnąć przycisk 12 na rękojeści dodatkowej i wyjąć
ogranicznik głębokości 13.
Ponownie nacisnąć przycisk 12 na rękojeści dodatko-
wej, zamontować urządzenie odsysania (osprzęt do-
datkowy) i podłączyć je do odpowiedniego odkurza-
cza. Urządzenie odsysania sprężynuje z powrotem do
wyznaczonej wstępnie głębokości wiercenia. Przez to
głowica odsysania utrzymywana jest zawsze szczelnie
przy powierzchni.
Urządzenie można podłączać bezpośrednio do gniaz-
da odkurzacza przemysłowego Würth z automatycz-
nym włączaniem. Zostanie on automatycznie włączony
z chwilą uruchomienia młota udarowo-obrotowego.
Ustawianie głębokości wiercenia (rys. X)
Odkręcić śrubę motylkową 21 i mocno docisnąć urzą-
dzenie razem z narzędziem do obrabianej powierzch-
ni (
NIE
włączać). Przesunąć rurę prowadzącą 22, aż
głowica odsysająca będzie przylegać do obrabianej
powierzchni. Ponownie dokręcić śrubę motylkową 21.
Odkręcić śrubę zaciskową 18 i przesunąć ogranicznik
głębokości 19 na tyle, aż osiągnięta będzie wymaga-
na głębokość wiercenia
„t”
. Ponownie dokręcić śrubę
zaciskową 18.
