Würth PINPULLER SPOT - Page 7

7
Anschluss der Schweißpistole
▸ Leistungsstecker der Schweißpistole in die
Leistungsbuchse [5] stecken und durch Rechtsdre-
hung verriegeln.
▸ Steuerstecker der Schweißpistole in die Anschluss-
buchse [7] stecken.
Anschluss des Dellenkillers
▸ Leistungsstecker des Dellenkillers in die Leistungs-
buchse [4] stecken und durch Rechtsdrehung
verriegeln.
▸ Steuerstecker der Steuerleitung in die Anschluss-
buchse [3] stecken und durch Rechtsdrehung
verriegeln.
▸ Gerät am Netzschalter [9] einschalten.
3 Das Gerät führt eine Selbstüberprüfung durch.
Auf dem Display [1] wird "Würth PinPuller® Spot
50 Hz" angezeigt.
3 Wenn das Gerät keinen Fehler feststellt, wird auf
dem Display kurz die Software-Kenn-Nummer
angezeigt.
3 Das Gerät wählt automatisch die manuelle Einstel-
lung des zuletzt benutzten Werkzeugs.
3 Die zuletzt benutzten Werte werden auf dem
Display angezeigt.
Programmierung
▸ Um ein Werkzeug auszuwählen oder die Art des
Starts zu wählen, drücken Sie die Pfeiltasten [8]
nach rechts bzw. links.

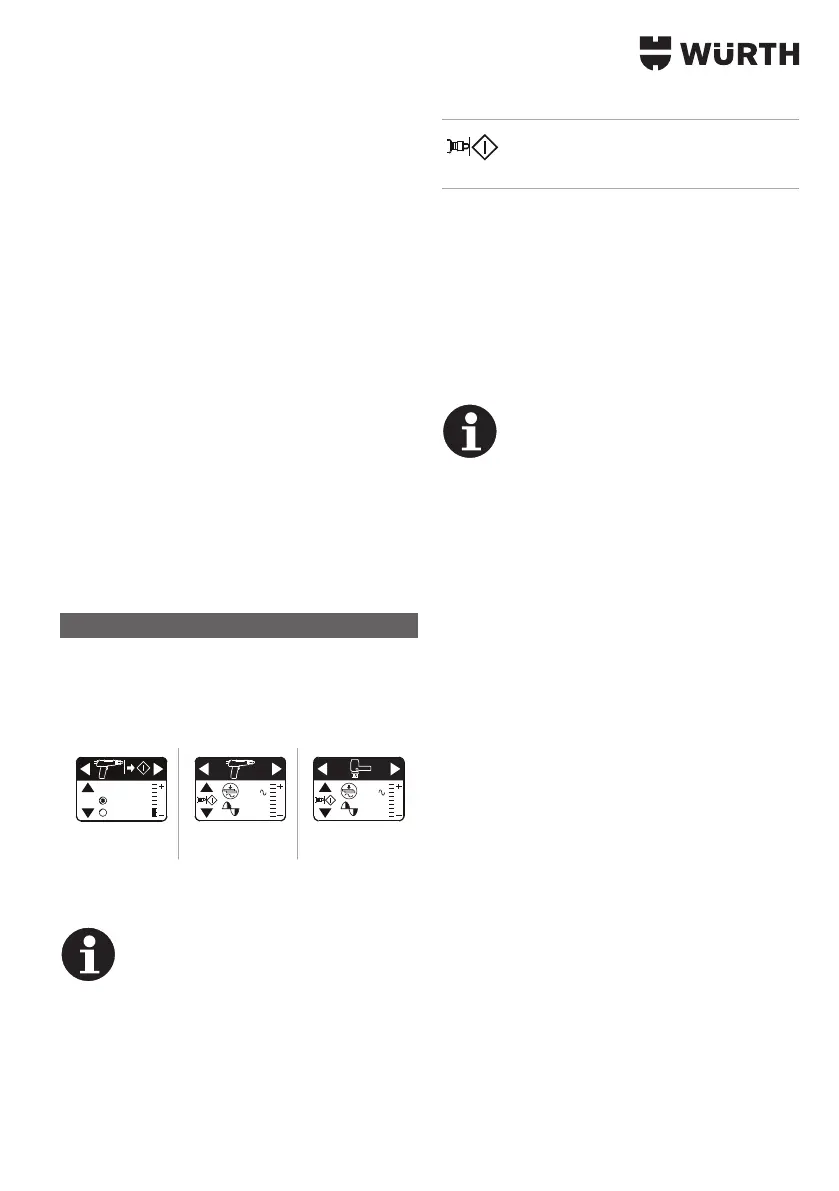

Auswahlmöglichkeiten
AUTOSTART
ON 0.3s
OFF
3
43 %
3
43 %
Art des Starts Schweißpistole Dellenkiller
▸ Um den Autostart ein- bzw. auszuschalten, drü-
cken Sie die Pfeiltasten [8] nach oben bzw. unten.
Information
Wenn Autostart aktiviert ist, startet die
Schweißung automatisch, sobald die
Schweißpistole in Kontakt mit dem Blech
kommt.
▸ Um die Zeitverzögerung zwischen Kon-
takt und Start einzustellen, drücken Sie
"+" bzw. "-" [2] .
3 Wenn Autostart aktiviert ist, wird dieses
Symbol im Programm zwischen den
Pfeiltasten angezeigt.
Das Gerät verfügt über zwei unabhängige Modi:
• manuelle Einstellung
• synergetische Einstellung
Beide Modi stehen sowohl für die Verwendung der
Schweißpistole als auch für die Verwendung des
Dellenkillers zu Verfügung.
▸ Um zwischen den beiden Modi zu wechseln, drü-
cken Sie die Pfeiltasten [8] nach oben bzw. unten.
Information
Das Gerät wählt nach dem Einschalten
automatisch zuerst die manuelle Einstel-
lung an.
Manuelle Einstellung
In diesem Modus können Sie die Werte für Zeit
und Strom manuell einstellen. Drücken Sie dazu die
Taste "+" bzw. "-" [2].
3 Das Symbol des Zeitwertes blinkt für ca. 3 Se-
kunden. Während das Symbol blinkt, können Sie
entweder die Zeit einstellen oder zur Einstellung
des Stromwertes wechseln.
▸ Um die Zeit einzustellen, drücken Sie "+" bzw.
"-" [2].
3 Wenn das Symbol des Zeitwertes aufhört zu
blinken, ist der eingestellte Wert programmiert.
▸ Um zur Einstellung des Stromwertes zu wechseln,
drücken Sie die Pfeiltaste [8] nach unten.
3 Das Symbol des Stromwertes blinkt.
▸ Um den Wert zu ändern, drücken Sie "+" bzw.
"-" [2].
3 Wenn das Symbol des Stromwertes aufhört zu
blinken, ist der eingestellte Wert programmiert.
Synergetische Einstellung
In diesem Modus stehen Ihnen bereits voreinge-
stellte Programme zur Verfügung. Diese sind für den
jeweils verwendeten Vorsatz optimiert.
▸ Um von der manuellen zur synergetischen Einstel-
lung zu wechseln, drücken Sie die Pfeiltasten [8]
nach oben bzw. unten.
3 Im Display werden der verwendete Vorsatz sowie
die verwendeten Zeit- und Stromwerte angezeigt.
▸ Um Feineinstellungen vorzunehmen, drücken Sie
"+" bzw. "-" [2].
3 Die Balkenanzeige auf dem Display mit Nulllinie
zeigt die vorgenommene Feineinstellung an.
