Chapitre 4 RaccordementChapitre 3 Installation
Au moment de choisir un emplacement, prenez en compte les caractéristiques de la pièce telles
que l‘emplacement de la prise la plus proche, etc. De même, veillez à ne pas exposer l‘appareil
ni à la lumière directe du soleil, ni aux vibrations, ni à la poussière, ni à la chaleur, ni au froid, ni à
l‘humidité. L‘appareil doit se trouver éloigné de tout transformateur puissant ou moteur.
Faites uniquement fonctionner l‘appareil sur un support horizontal stable. Assurez
une circulation d‘air susante, permettant la dissipation de la chaleur qui se forme.
Placez par conséquent l‘appareil uniquement sur des surfaces lisses et non pas sur
des tapis etc. Veillez à ne pas recouvrir les fentes d‘aération du boîtier.
Le non-respect de cette consigne risque d‘endommager l‘appareil.
N‘essayez pas de percer ou de visser de vis supplémentaires dans le boîtier pour
xer l‘appareil. Cela endommagera l‘appareil.
Veillez à une installation stable, la chute éventuelle des appareils pouvant présenter
un risque d‘accident non négligeable.
Vu la diversité des laques et vernis utilisés pour entretenir les meubles, il n‘est pas exclu que les
pieds de l‘appareil, par une réaction chimique, laissent des traces visibles sur la surface du meu-
ble où il est posé. Pour cette raison, il est recommandé de protéger vos meubles précieux avant
d‘y placer l‘appareil.
3
Installation
4
Raccordement
Assurez-vous avant de brancher l‘appareil que la che est retirée. Débranchez égale-
ment tous les appareils connectés de l‘alimentation électrique.
Veillez à brancher les prises du bon côté, c‘est-à-dire la prise gauche à gauche et la prise droite
à droite.

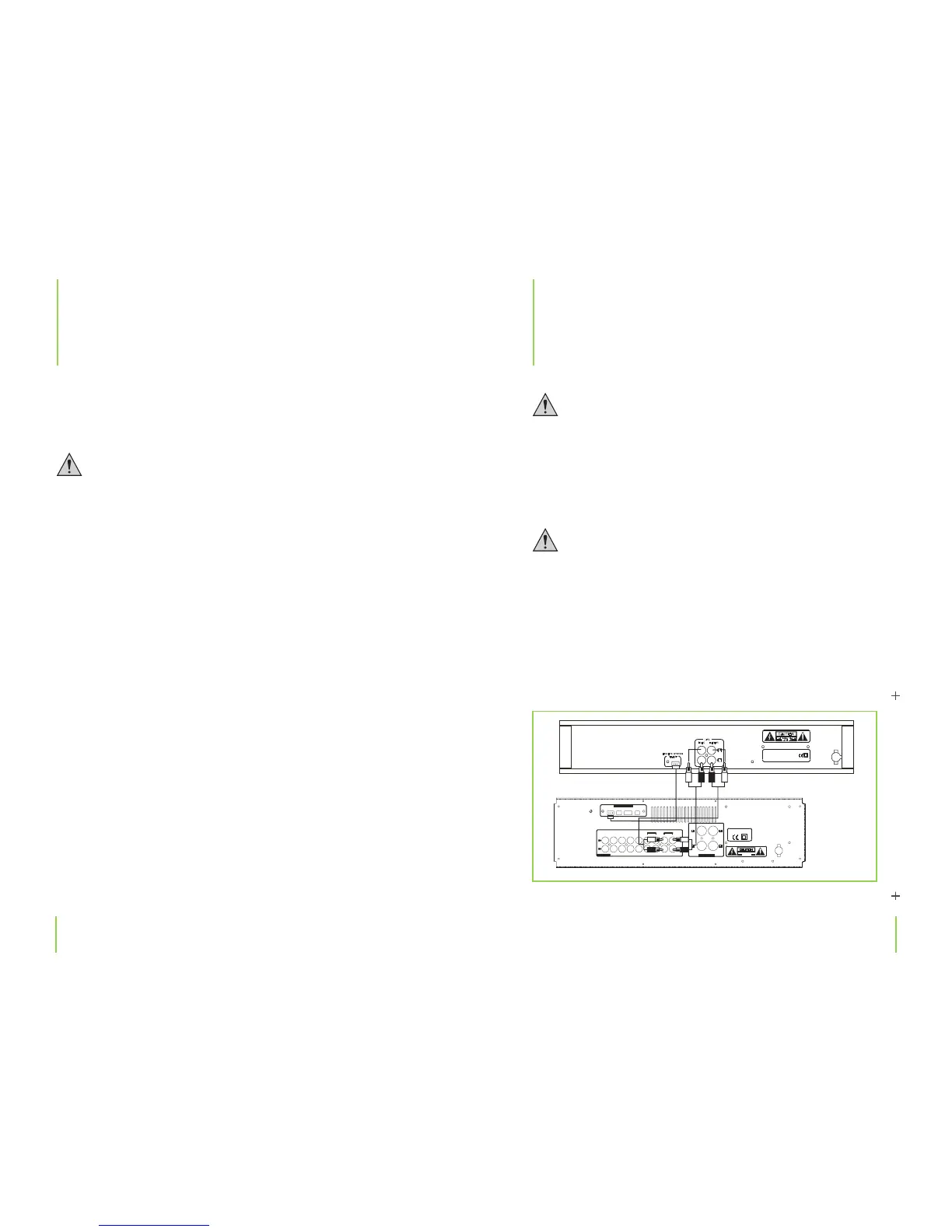

Connexion des douilles Cinch et du câble de télécommande
Pour connecter les douilles Cinch, n‘utilisez que les câbles cinch blindés fournis ou
appropriés à cet eet. L‘emploi d‘autres câbles pourrait provoquer des perturba-
tions. Pour éviter toute distorsion ou désadaptation susceptibles d‘endommager
l‘appareil, ne raccorder aux douilles Cinch que des appareils équipés aussi de prises
Cinch.
N‘utilisez que le câble fourni de la télécommande pour raccorder les prises de la
télécommande.
La douille Cinch blanche se branche sur la prise Cinch gauche de l‘amplicateur.
La douille Cinch rouge se branche sur la prise Cinch droite de l‘amplicateur.
E Q TA P
E
TUN ER
CERYALPRENUTDCONOHP
TA P E
PL A Y R E C
EQ
CD
L
R
RE
M
O
T
E
S
Y
ST
EM
_
AU D I O
L
RIG H T LE FT
_
AV 1 A V 2
L
R
IN TE G R AT ED C I R CU I T
AC 2 2 0V - 2 3 0V ~ 50H z
SP E A K E RS 6 ~ 8
GN
D
EQ
EQUALIZER
INTEGRATED CIRCUIT
AC 220-230V~50Hz
POWER CONSUMPT ION: 10W
