Xomax XM-2CD613 - Page 6

6
Owner’ Manual

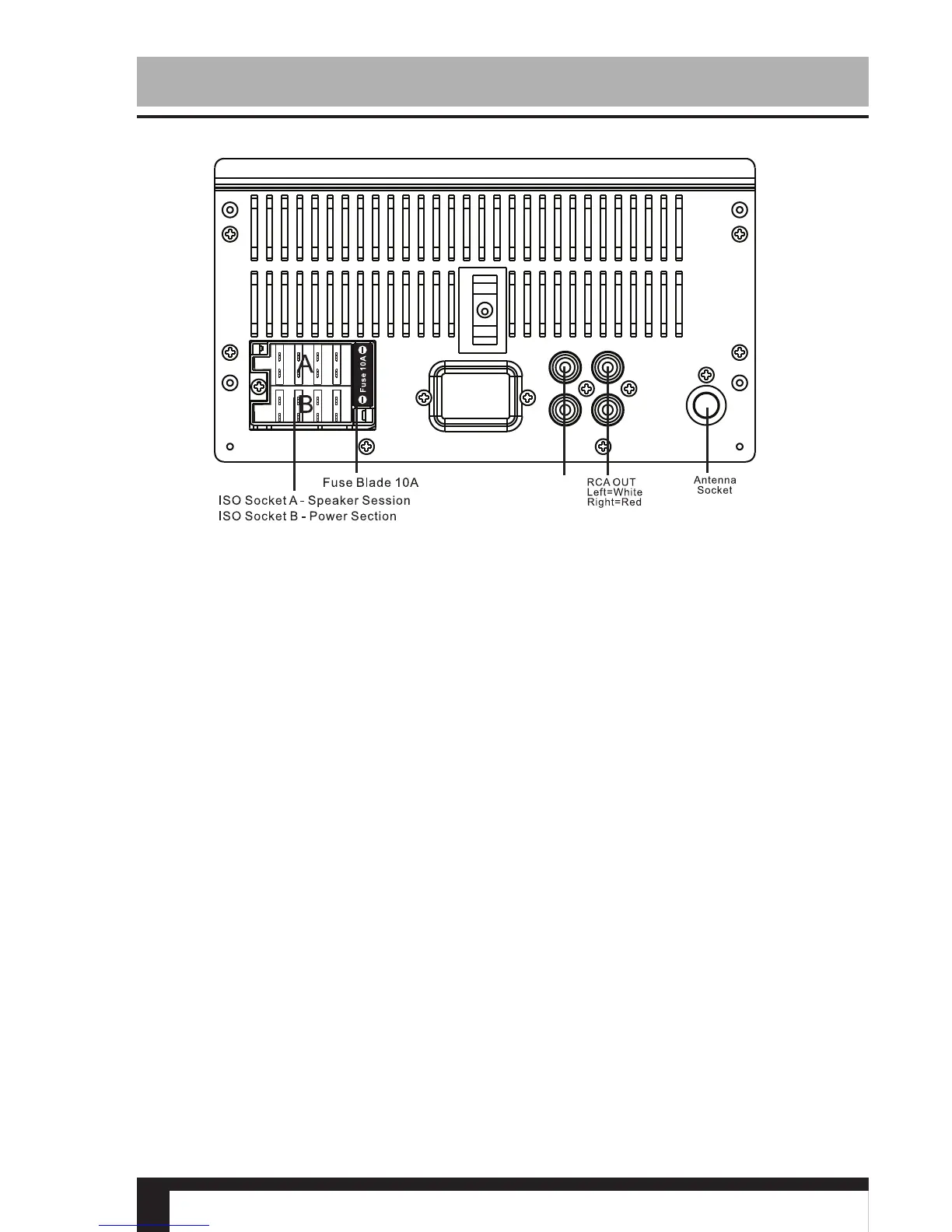

Anschlussschema
SUBx2
Connector A
1. Rear right speaker(+)/Blue
2.
3. Front right speaker(+)/Grey
4.
5. Front left speaker(+)/Green
6.
7.
8.
Rear right speaker(-)/Blue-White
Front right speaker(-)/Grey-White
Front left speaker(-)/Green-White
Rear left speaker(+)/Brown
Rear left speaker(-)/Brown-White
Connector B
1. -
2. -
3. -
4. Battery 12V (+)/Yellow
5. Antenna power/Orange
6. Panel light/White
7. ACC+/Red
8. Ground/Black
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
A
1. Lautsprecher hinten rechts (+) blau
2. Lautsprecher hinten rechts (-) blau - weiß
3. Lautsprecher vorne rechts (+) grau
4. Lautsprecher vorne rechts (+) grau – weiß
5. Lautsprecher vorne links (+) grün
6. Lautsprecher vorne links (-) grün / weiße
7. Lautsprecher hinten links (+) braun
8. Lautsprecher hinten links (-) braun / weiß
B
1.
2.
3.
4. Stromanschluss 12V (+) gelb
5. Antennenanschluss orange
6. Panel weiß
7. ACC + rot
8. Ground Schwarz
