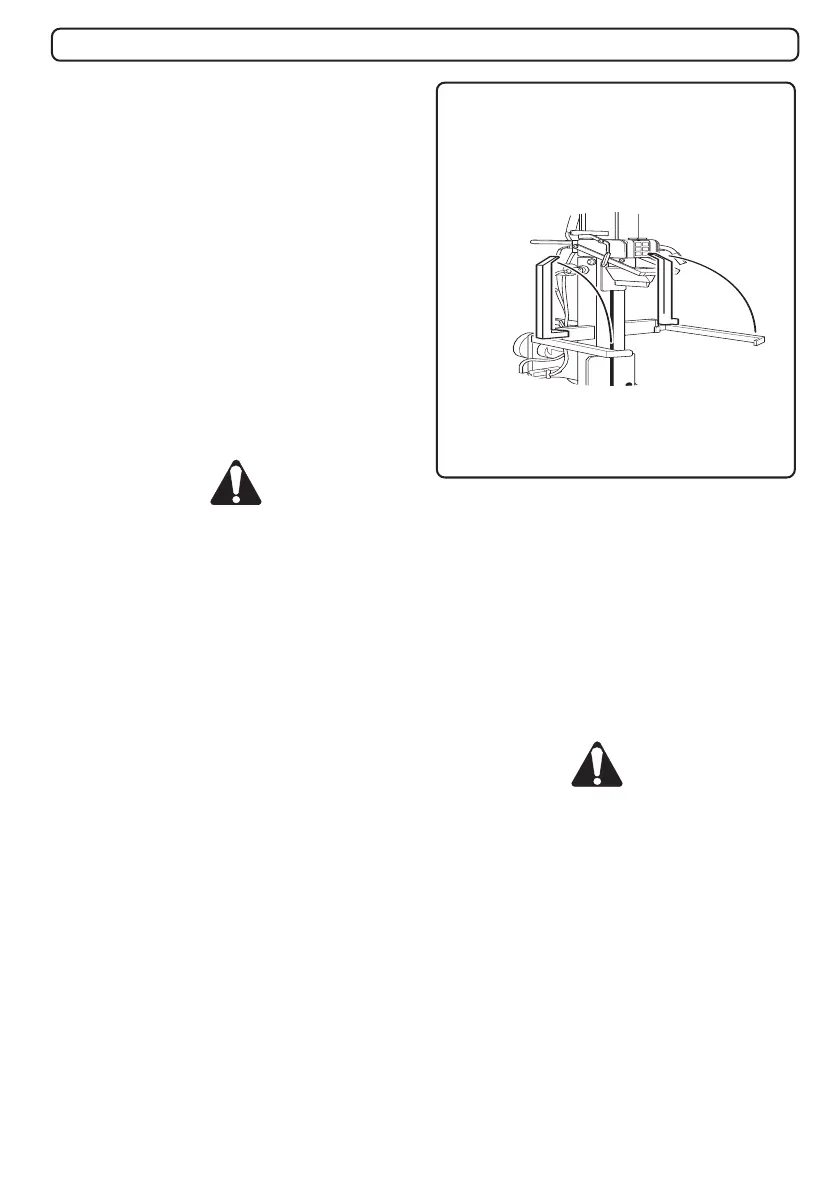

Abb.10
2.0.2 ELEKTROMOTOR
Der E-Motor kann je nach Modell mit einer
Betriebsspannung von 220 V oder 380 V
geliefert werden.
Bei Betriebsstörungen des E-Motors nehmen
Sie bitte mit dem Fachpersonal des Herstellers
Rücksprache.
3.0. WARTUNG
Vor der Ausführung sämtlicher Wartungs-
arbeiten ist der Motor abzustellen und die
Triebkraft auszuschalten.
Der E-Motor der elektrisch betriebenen Mo-
delle ist ein wartungsfreier Einphasen- oder
Dreiphasenmotor mit gekapselten,
langzeitgeschmierten Lagern.
Das Getriebe (bei Kardanwellenantrieb) hat
einsatzgehärtete Zahnräder, die im Ölbad
laufen. Der Ölstand im Getriebe ist daher in
regelmäßigen Zeitabständen und nach
längeren Stillstandzeiten zu überprüfen.
Ausschließlich Öl der Sorte SAE 90 EP
verwenden.
1) Den Hydraulikölstand anhand des
Nach Starten des Holzspalters stellt sich
das Messer in die Stellung mit der größten
Öffnung; der Abstand zwischen dem
Messer und dem zu spaltenden Holzklotz
ist mit der Stellmutter (5 Abb. 1) regulierbar.
4) Den zu spaltenden Klotz auf die
Arbeitsfläche legen.
5) Den Klotz mit den beiden Spannklauen (9
Abb. 1) sperren, damit er nach dem Schnitt
nicht fällt.
6) Nach der Positionierung des Holzklotzes
die Hebel (3 Abb. 1) niederschieben, das
Messer senkt sich nun, bis der Holzklotz
durchgeschnitten ist. Nach Freigabe der
Hebeln (3 Abb. 1) fährt das Messer wieder
in die Stellung der max. Öffnung hoch.
Der Holzspalter ist so ausgelegt, daß der
Abwärtshub des Messers nur dann
angesteuert wird, wenn sich beide Hebel
(3 Abb. 1) in niedergeschobener Stellung
befinden, damit der Benutzer gezwungen
ist, die Maschine mit beiden Händen zu
bedienen.
7) Zur Freigabe des Klotzes nach der
Spaltung die zwei Spannklauen (9 Abb. 1)
auseinanderschieben.
8) Nach Beendung der Arbeit den Holzspalter
stoppen.
Die elektrischen Modelle werden durch
Betätigen der roten Taste über dem E-Motor
gestoppt (10 Abb. 1), bei den Modellen mit
Zapfwellenantrieb die Zapfwelle
ausschalten, den Schleppermotor abstellen
und die Kardanwelle abkuppeln.
