14
©
2016 Columbus McKinnon Industrial Products GmbH
ACHTUNG: Das lose Leerstrangende muss unbedingt am Kettenendstück montiert sein
(Fig. 1).
Prüfung des Last- und Traghakens
Die Prüfung der Haken auf Verformung, Beschädigungen, Oberflächenrisse, Abnutzung und
Korrosion ist nach Bedarf, jedoch mindestens einmal im Jahr durchzuführen. Die jeweiligen
Einsatzbedingungen können auch kürzere Prüfintervalle erforderlich machen.
Haken, die laut Prüfung verworfen wurden, sind durch neue zu ersetzen. Schweißungen an
Haken, z. B. zum Ausbessern von Abnutzung sind nicht zulässig. Trag- und/oder Lasthaken
müssen ausgewechselt werden, wenn die Maulöffnung um 10% aufgeweitet ist oder wenn die
Nennmaße durch Abnutzung um 5% abgenommen haben. Die Nominalwerte und
Verschleißgrenzen sind Tabelle 3 zu entnehmen. Bei Erreichen eines der Grenzwerte sind die
Bauteile auszuwechseln.
Prüfung der Bremse
Bei Auffälligkeiten (z.B. defekten Friktionsscheiben) ist sofort mit dem Hersteller Rücksprache
zu halten. Alle Bauteile der Bremse sind auf Verschleiß, Beschädigungen, Verfärbungen durch
Überhitzung und Funktion hin zu überprüfen.
Friktionsscheiben unbedingt frei von Fett, Öl, Wasser und Schmutz halten. Die Verklebung der
Friktionsscheiben ist zu überprüfen.

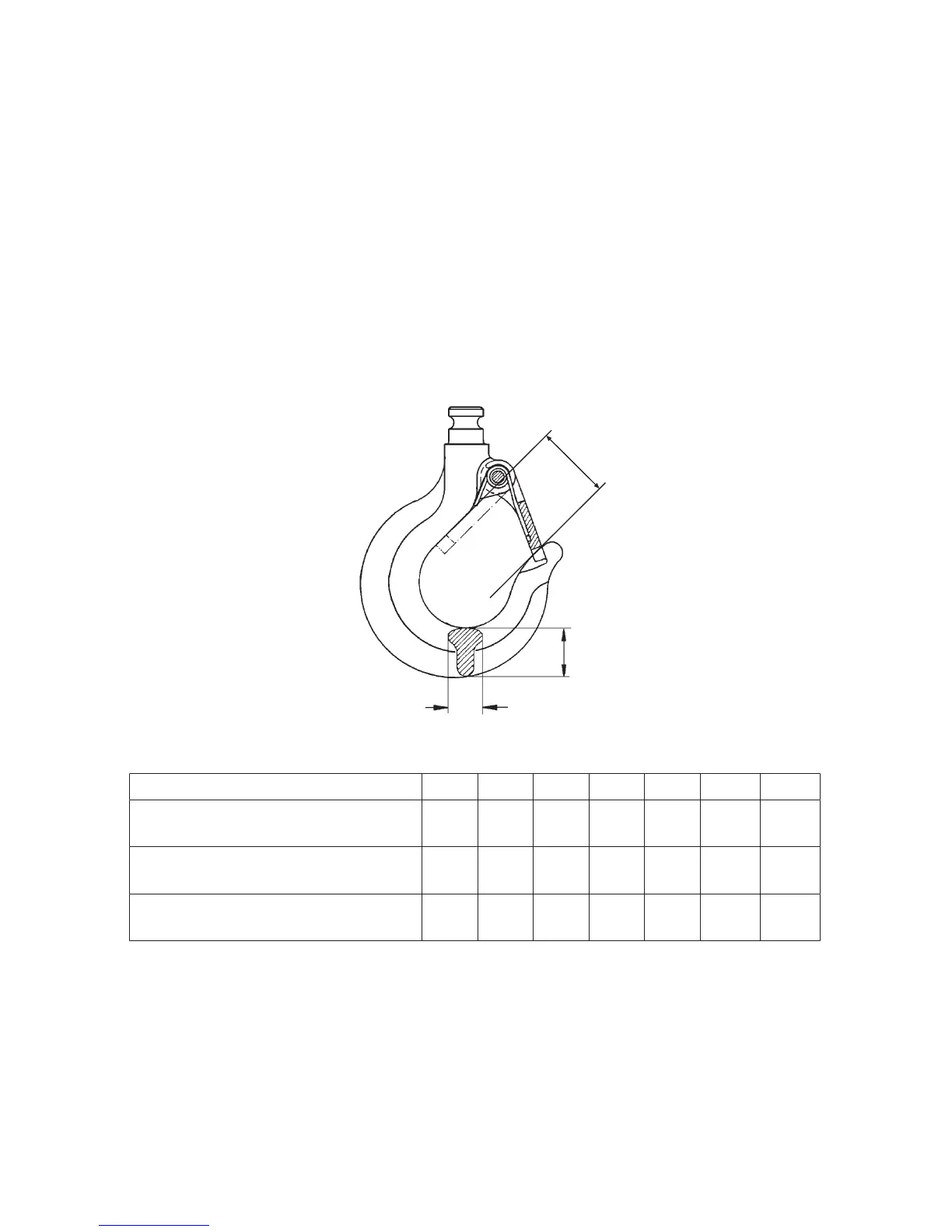

Hakenmaße / Hook dimensions / Dimensions du crochet
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Hakenöffnungsmaß / Hook opening
Ouverture du crochet
a
nom.
a
max.
[mm]
[mm]
24,0
26,4
29,0
31,9
35,0
38,5
40,0
44,0
47,0
51,7
68,0
74,8
64,0
70,4
Maß Hakenbreite / Hook width
Largeur du crochet
b
nom.
b
min.
[mm]
[mm]
14,0
13,3
19,0
18,1
22,0
20,9
30,0
28,5
37,0
35,2
50,0
47,5
56,0
53,2
Maß Hakendicke / Hook height
Hauteur du crochet
h
nom.
h
min.
[mm]
[mm]
17,0
16,2
22,0
20,9
30,0
28,5
38,0
36,1
45,0
42,8
68,0
64,6
85,0
80,8
Tab. 3
