145
©
2016 Columbus McKinnon Industrial Products GmbH
Kontrola brzdy
V prípade zistenia nezrovnalostí ihneď kontaktujte výrobcu napr. chybný trecí disk). Všetky
súčiastky brzdy je potrebné skontrolovať či nie sú opotrebené, poškodené, nezmenili farbu
vplyvom prehriatia a skontrolovať ich funkčnosť.
Trecia disky udržiavajte čisté bez kontaktu s mazivom, olejom, vodou, alebo nečistotami.
Skontrolujte spojivo trecích diskov.
Výmena ovládacej reťaze
POZOR: Reťaze je možné nahradiť len reťazami rovnakého materiálu, rovnakej kvality a
rovnakých rozmerov.
• Ako nástroj použite otvorený článok reťaze. Získate ho vyrezaním časti z existujúceho
článku pomocou brúsky. Dĺžka vyrezaného úseku musí byť zhodná s hrúbkou článku.
• Otvorte ovládaciu reťaz (pokiaľ možno na spojovacom článku) a na voľný článok reťaze
vložte otvorený článok, pred reťazové koleso.
• Na nový článok nasuňte tiež posledný článok novej, reťaze a vtiahnite ju cez vedenie reťaze
a cez reťazové koleso.
• Nevkladajte prekrútenú reťaz. Zvary musia smerovať von.
• Po prevlečení reťaze cez zdvíhacie zariadenie môžete starú reťaz aj s otvoreným článkom
odpojiť a konce reťaze spojiť novým spojovacím článkom reťaze.

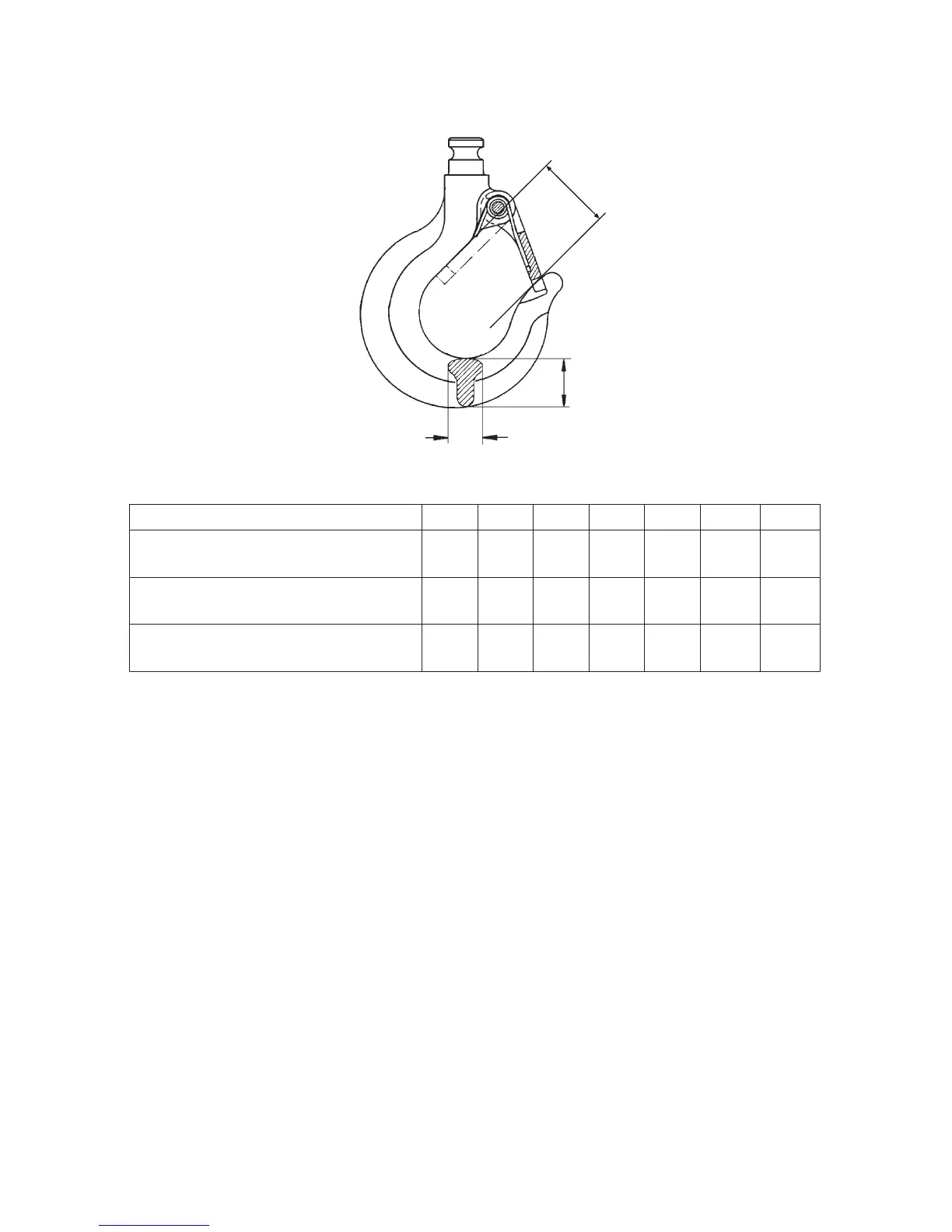

Hakenmaße / Hook dimensions / Dimensions du crochet
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Hakenöffnungsmaß / Hook opening
Ouverture du crochet
a
nom.
a
max.
[mm]
[mm]
24,0
26,4
29,0
31,9
35,0
38,5
40,0
44,0
47,0
51,7
68,0
74,8
64,0
70,4
Maß Hakenbreite / Hook width
Largeur du crochet
b
nom.
b
min.
[mm]
[mm]
14,0
13,3
19,0
18,1
22,0
20,9
30,0
28,5
37,0
35,2
50,0
47,5
56,0
53,2
Maß Hakendicke / Hook height
Hauteur du crochet
h
nom.
h
min.
[mm]
[mm]
17,0
16,2
22,0
20,9
30,0
28,5
38,0
36,1
45,0
42,8
68,0
64,6
85,0
80,8
Tab. 3
