Обслуживание грузовой цепи
Износ цепи в местах соединения шарнирных элементов в значительной мере связан с
недостаточным уходом за цепью. Для обеспечения оптимального смазывания звеньев
цепь следует смазывать через регулярные промежутки времени смазкой с повышенной
проникающей способностью (например, трансмиссионным маслом). В условиях,
способствующих износу, например, при наличии песка и т. п. следует использовать
сухую смазку, например, тефлоновый спрей PTFE. Тщательное смазывание грузовой
цепи может увеличить срок службы в 20-30 раз по сравнению с необслуживаемой
цепью.
• В процессе смазки цепь должна быть в ненагруженном состоянии. Это позволит маслу
смазать подверженные износу поверхности звеньев. В шарнирах соединенных между
собой звеньев всегда должна находиться смазка, в противном случае износ цепи будет
повышенным.
• Смазывать цепь снаружи недостаточно, поскольку в этом случае образование
смазочной пленки в шарнирах звеньев не гарантируется.
• При постоянной высоте подъема цепи особое внимание следует уделять зоне, в
которой осуществляется переключение между режимами подъема и опускания.
• Необходимо следить, чтобы цепь была смазана по всей длине, в том числе та ее
часть, которая размещается в корпусе устройства.
• Загрязненные цепи следует очистить керосином или аналогичным чистящим
средством, ни в коем случае не нагревать цепь.
• При смазывании также следует проверить износ цепи.
p
n
11 x p
n
d
d = Nenndicke der Kette / Nominal thickness of chain
Epaisseur nominale de la chaîne
d
1
, d
2
= Istwert / Actual value / Valeur réelle
d
1
+ d
2
d
min.
= ≤ 0,9 d
2
d
1
d
2

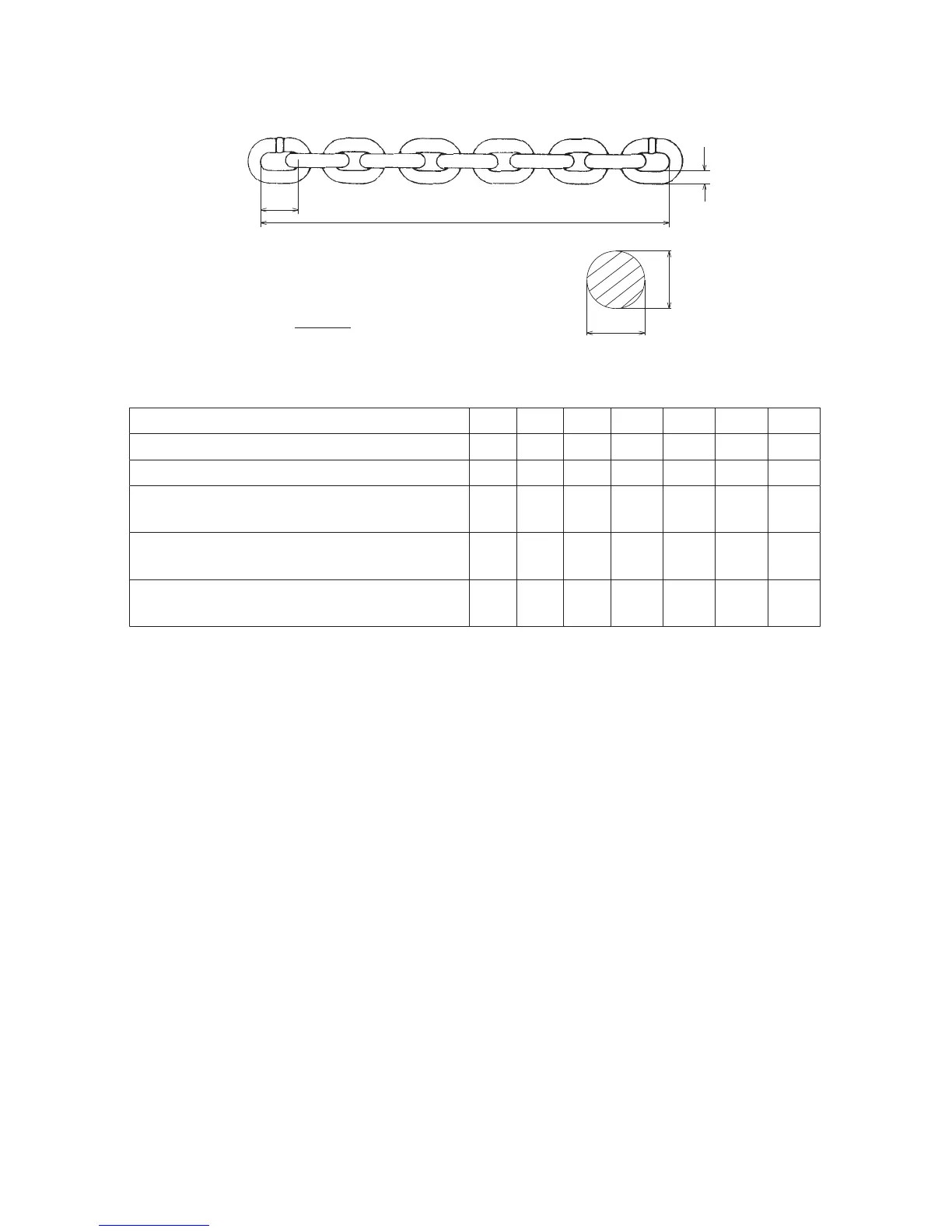

Nominalwerte und Verschleißgrenzen / Nominal values and wear limitation
Valeurs nominales et limites d’usure
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Rundstahlkette / Round link chain / Chaîne à maillons [mm] 5 x 15 6 x 18 8 x 24 10 x 30 10 x 30 10 x 30 10 x 30
Güteklasse / Grade / Grade T / (S*) T / (S*) T / (P*) T / (P*) T / (P*) V / (P*) V / (P*)
Durchmesser / Diameter / Diamètre
d
nom.
d
min.
[mm]
[mm]
5,0
4,5
6,0
5,4
8,0
7,2
10,0
9,0
10,0
9,0
10,0
9,0
10,0
9,0
Teilung / Pitch / Division
p
n nom.
p
n max.
[mm]
[mm]
15,0
15,8
18,0
18,9
24,0
25,2
30,0
31,5
30,0
31,5
30,0
31,5
30,0
31,5
Meßlänge / Length / Longueur
11 x p
n nom.
11 x p
n max.
[mm]
[mm]
165,0
170,0
198,0
203,9
264,0
271,9
330,0
339,9
330,0
339,9
330,0
339,9
330,0
339,9
*Bei Lastketten aus Edelstahl ggf. Traglastreduzierung beachten!
*Please be aware of a possible capacity reduction if using stainless steel load chains
*Avec chaîne inox, les appareils sont livrés avec une capacité inférieure. Ils sont déclassés.
Tab. 2
