Yale yalelift 360 User Manual

199
©
2016 Columbus McKinnon Industrial Products GmbH

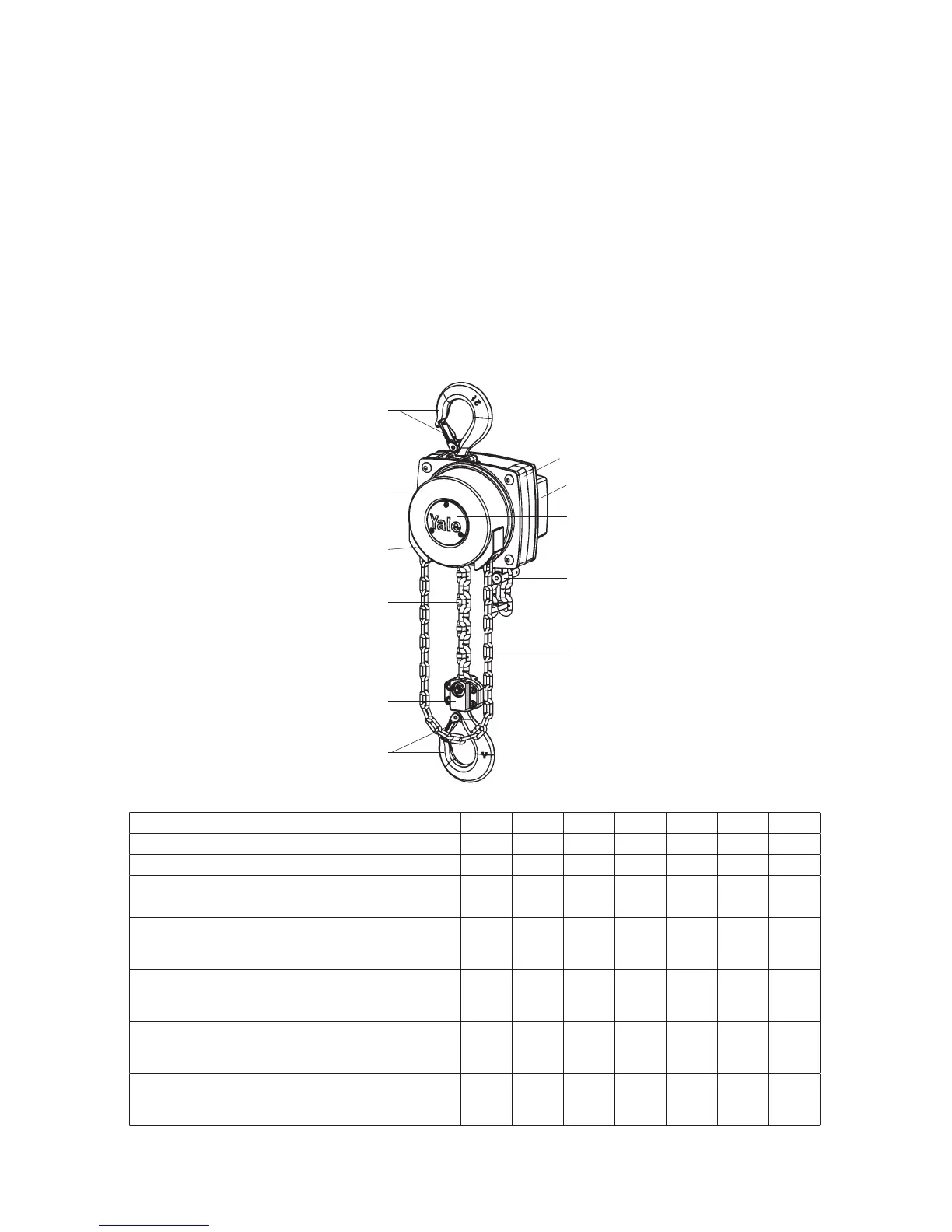

Beschreibung
1 Traghaken
mit Sicherheitsbügel
2 Handraddeckel
3 Lastkette
4 Unterflasche
5 Getriebedeckel
6 Handkette
7 Lasthaken
mit Sicherheitsbügel
8 Kettenendstück
9 Kappe
ednelB 01
gnurhüfnettekdnaH 11
Description
1 Top hook with
safety latch
2 Hand wheel cover
3 Load chain
4 Bottom block
5 Gear cover
6 Hand chain
7 Load hook with
safety latch
8 Chain stop
9 Cap
dnE 01 cover
dnaH 11 chain guide
Description
1 Crochet haut avec
linguet de sécurité
2 Carter de volant
3 Chaîne de charge
4 Crochet bas
5 Capot réducteur
6 Chaîne de manœuvre
7 Crochet de charge avec
linguet de sécurité
8 Arrêt de chaîne
9 Capuchon
egatopaC 01 latéral
ediuG 11 chaîne manuel
5
2
1
3
4
6
7
8
9
11
10
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Tragfähigkeit / Capacity / Capacité [kg] 500 1.000 2.000 3.000 5.000 10.000 20.000
Anzahl Kettenstränge / Number of chain falls / Nombre de brins 1 1 1 1 2 3 6
Kettenabmessung d x p
n
/ Chain dimensions d x p
n
Dimensions de la chaîne d x p
n
[mm] 5 x 15 6 x 18 8 x 24 10 x 30 10 x 30 10 x 30 10 x 30
Abhaspelung der Handkette je 1 m Hub
Hand chain overhaul for 1 m lift
Enroulement de la chaîne de manoeuvre pour 1 m de levée
[m] 30,0 49,0 71,0 87,0 174,0 261,0 522,0
Hub je 1 m Abhaspelung der Handkette
Lift per 1 m hand chain overhaul
Course pour 1 m de chaîne de manoeuvre
[mm] 33,0 20,0 14,0 12,0 6,0 4,0 2,0
Hubkraft bei Nennlast
Hand pull at rated load
Effort sur la chaîne de manoeuvre
[daN] 21,0 30,0 32,0 38,0 34,0 44,0 2 x 44,0
Gewicht bei Normalhub
Net weight at standard lift
Poids net en course standard
[kg] 9,0 13,0 20,0 29,0 38,0 71,0 196,0
Tab. 1
